Samsung Component Placer SM310 Troubleshooting Guide
1-4

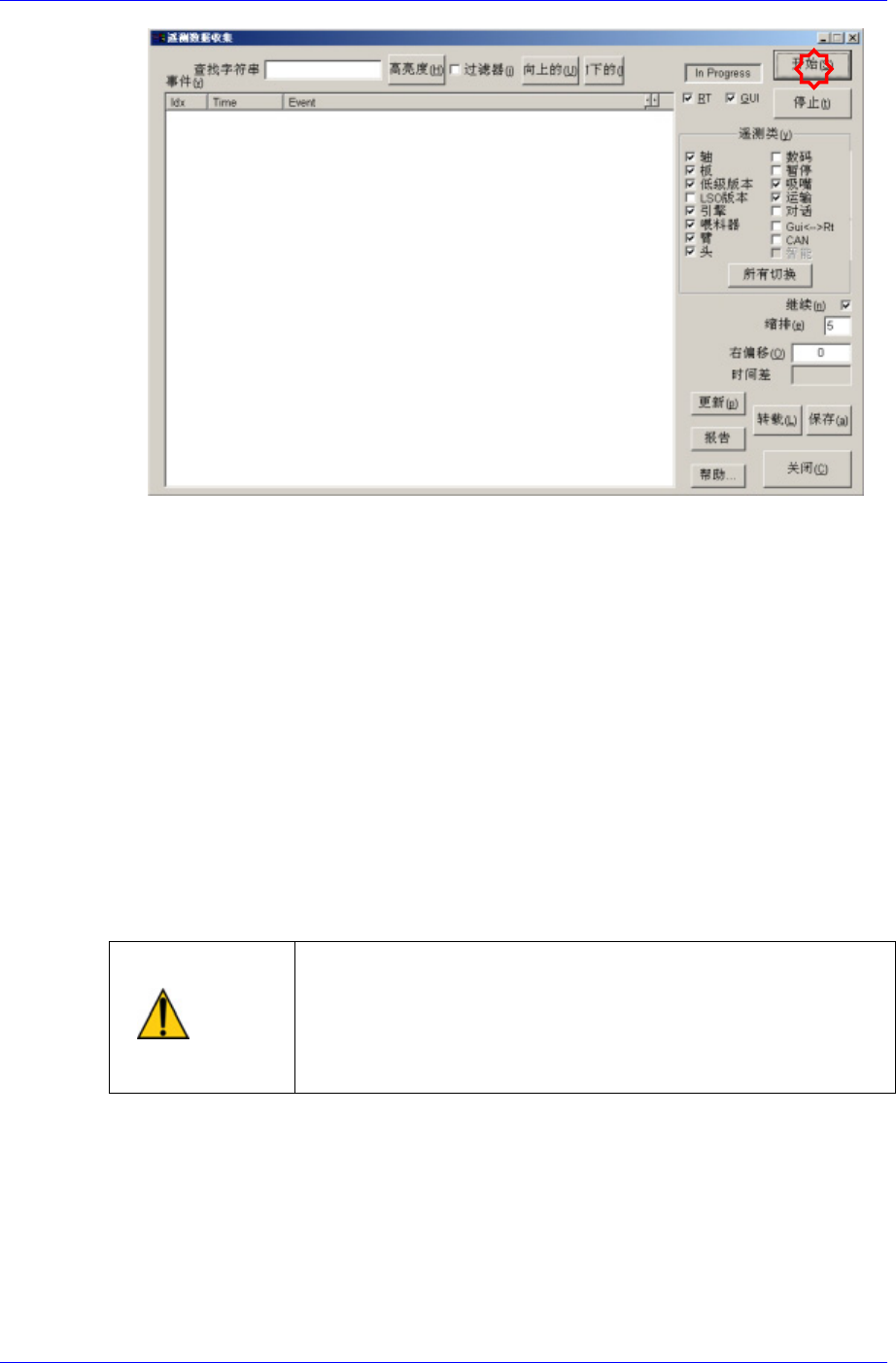

开始
收集从单击该按钮之后的作业数据。
停止
把单击该按钮之前收集的数据载入 MMI 以便储存。
转载
载入之前储存的日志文件。
保存
把收集到的数据以文件形式储存起来。发生问题时把日志文件提交本公
司。
报告
如果储存的文件太大，可以选择部分区域加以过滤(Filtering)后执行<报告
>，可以把需要的部分储存成较小的文件。但，文件格式将变成 Text 文
件。
注 意
执行<开始>后，如果设备出现问题并导致设备停止运转，这
时不能重新执行<开始>。这时应执行<停止>后<保存>，然后
把日志文件送交给本公司。
打开(Power On)设备后，Telemetry将自动变成Start状态，因
此首次使用Telemetry时只要“Stop Telemetry”即可。
SM310 MMI
错误码（
Error Code
）和问题解决
1-5
1.3. 错误代码表
错误代码 内容 备注
0x01xx
在贴片头控制器或轴出现的错误
0x02xx
与喂料器底座有关的错误
0x03xx
与基板流程控制及手动/自动动作有关的错误
0x04xx
保留
0x05xx
与基准、示教用 Down 摄像机有关的错误
0x06xx
与线扫描(LINE SCAN)元件识别用摄像机有关的错误
0x07xx
数字输入/输出、照明调节有关的错误
0x08xx
与带式输送机的控制通信有关的错误
0x09xx
与输入/输出、带式输送机、吸嘴更换及喂料器通信有关的错误
0x0Axx
与元件废弃有关的错误
0x0Bxx
与拾取/贴片有关的一般错误
0x0Cxx
与喂料器有关的错误
0x0Dxx
与横梁控制有关的一般错误
0x0Exx
与贴片头控制器通信有关的错误
0x0Fxx
与贴片头控制有关的一般错误
0x10xx
与示教盒控制有关的一般动作错误
0x11xx
与线扫描摄像机控制轴有关的错误
0x12xx
与设备有关的一般错误
0x13xx
与盘式喂料器有关的错误
0x14xx
与盘式喂料器有关的错误
0x15xx
与吸嘴或更换装置有关的错误
0x16xx
与贴片 PC Board 有关的错误
0x17xx
与贴片有关的错误
0x18xx
与 XY 轴控制有关的错误
0x19xx
与 XY 轴控制板有关的错误
0x1Axx
与示教盒控制器有关的错误
0x1Bxx
保留
0x1Cxx
与系统软件有关的错误
0x1Dxx
喂料器底座、吸嘴更换装置等与 Table 有关的错误
0x1Exx
与输送装置(带式输送机)有关的错误
0x1Fxx
与视觉(Vision)有关的错误
0x20xx
保留
0x21xx
与 Table 有关的一般错误
0x22xx
与喂料器气缸控制器有关的错误
0x23xx
与 XY 轴控制(LASS Controller)有关的错误
Samsung Component Placer SM310 Troubleshooting Guide
1-6
1.4. 错误代码
1.4.1. 贴片头轴控制的一般错误 [ $0100 ~ 01FF ]
$0100 Warning for %S, No attachment to InterLock/Power/Crash signals"
警告 - %S：联锁/电源/碰撞传感器信号未连接。"
[参考]
%S：显示贴片头控制器的名称。
[原因]
这是初始化过程中出现的错误，由于在设备的输入输出定义部分没有联锁/电源
定义，因此无法使用。
[对策]
该错误起源于设备的配置文件不正确或受损。
检查设备的配置文件。
$0101 InitFailure - %S：c:\\kimchi\\rt\\m2klib\\bin\\dsp.hex not found or corrupt
初始化失败 - %S：没有 c:\\kimchi\\rt\\m2klib\\bin\\dsp.hex 文件或文件受损。
[参考]
%S：显示贴片头控制器的名称。
[原因]
这是贴片头控制器初始化过程中出现的错误。由于设备配置文件里定义的版本
与控制器的版本不同而自动升级，但是没找到升级文件。
[对策]
检查 GUI 电脑的下载文件夹里有没有上述文件。
如果 RT 没有上述文件夹，可能导致 GUI 下载失败。
$0102 InitFailure - %S：
初始化失败 - %S：
[参考]
%S：显示贴片头控制器的名称。
后面显示详细的错误内容。
[原因]
把 DSP 升级到新版本的过程中贴片头控制器出错。
[对策
]
关闭设备电源，10 秒后打开电源并重新开始。
如果继续出现该错误，则关闭设备后检查贴片头控制器与贴片头接口板之间的
电缆。
重新启动设备。
