IZM 系列框架断路器 脱扣器功能 脱扣器功能 脱扣器功能 脱扣器功能 脱扣器型号 PT10 PT20 PT25 显示界面 LCD 和旋钮 旋钮 LCD LCD 基础保护功能 过载长延时保护 I 2 t I 2 t, I 4 t, I 0.5 t, It I 2 t, I 4 t, I 0.5 t, It 短路短延时保护 √ √ √ 短路瞬时保护 √ √ √ 接地保护 可选 可选 可选 其他保护功能 过载热记忆 ① √ √ √ 接地热记…
IZM 系列框架断路器
脱扣器技术参数
脱扣器技术参数
脱扣器技术参数
脱扣器技术参数
PT10 PT20 PT25
保护功能选项 LSI; LSIG ( 选配 ) LSI; LSIG ( 选配 ) LSI; LSIG ( 选配 )
长延时保护 (L)
长延时整定值 (I
r
), × I
n
0.4, 0.5, 0.6, 0.7, 0.75, 0.8, 0.9, 0.95, 0.98, 1.0 0.4~1.0，整定步长 0.01I
n
0.4~1.0，整定步长 0.01
长延时延时时间 t
r
(6 × I
r
) 0.5, 1, 2, 4, 7, 10, 12, 15, 20, 24 s 0.5~24s，整定步长 0.1s 0.5~24s，整定步长 0.1s
短延时保护 (S)
短延时整定值 (I
sd
), × I
r
1.5, 2, 2.5, 3, 4, 5, 6, 7, 8, 10 1.5x - 10x (I
r
) ，整定步长 0.1I
r
1.5x - 10x (I
r
) ，整定步长 0.1
短延时延时时间 t
sd
– 定时限 0.0, 0.1, 0.2, 0.3, 0.4, 0.5 s
1)
0.05~0.5 s，整定步长 0.01s
1)
0.05~0.5 s
1)
短延时延时时间 t
sd
– 反时限 I²t ( 在 8×I
r
时 ) 0.1, 0.2, 0.3, 0.5 s 0.1~0.5 s，整定步长 0.01s 0.1~0.5 s
瞬时保护 (I)
瞬时保护整定值 (I
i
), × I
n
OFF, 2, 4, 5, 6, 7, 8, 10, 12, 15 OFF, 2~15，整定步长 0.1I
n
OFF, 2~15
接地故障保护 (G)，可选项
接地故障报警整定值 (A), × I
n
OFF, 0.2, 0.4, 0.6, 1.0 OFF, 0.2~1.0，整定步长 0.01I
n
OFF, 0.2~1.0
接地故障脱扣整定值 (I
g
), × I
n
OFF, 0.2, 0.4, 0.6, 0.8, 1.0 OFF, 0.2~1.0，整定步长 0.01I
n
OFF, 0.2~1.0
接地故障延时 t
g
– 定时限 0.1, 0.2, 0.3, 0.4, 0.5 s 0.1~0.5 s，整定步长 0.01s 0.1~0.5 s
接地故障延时 t
g
– 反时限 I²t 0.1, 0.2, 0.3, 0.4, 0.5 s 0.1~0.5 s，整定步长 0.01s 0.1~0.5 s
超温脱扣
区域联锁 (ZSI) – –
合闸脱扣 (MCR)
脱扣器功能
系统诊断
状态 / 过载 LED 显示
脱扣信号灯
脱扣电流幅值
高负荷或接地报警触点
系统监控
LCD 显示屏 –
2)
2)
电流测量精度
±
1.5% 读数
±
1.5% 读数
±
1.5% 读数
线电压测量精度 – –
±
0.5% 读数
功率和电能测量精度 – –
±
2.5% 读数
视在功率 kVA – –
无功功率 kVAR – –
功率因数 – –
通讯
板载集成 (ModBus) –
USB
电源 +24 V DC, 标配 +24 V DC, 标配 +24 V DC, 标配
其他功能
脱扣测试 集成 集成 集成
脱扣记录
电子计数器
断路器状况监测
： 注
1)
0.1s 设定： 脱扣时间为 0.07s 到 0.1s; 0s 设定 : 对应设定时间为 0.05s，断开时间为 30ms 到 50ms（有外部电源供电） 。
2)
当连续电流低于 I
n
的 20% 时，需要外接 24VDC 控制电源。
标配
选配 – 无
9
IZM 系列框架断路器
脱扣器功能
脱扣器功能
脱扣器功能
脱扣器功能

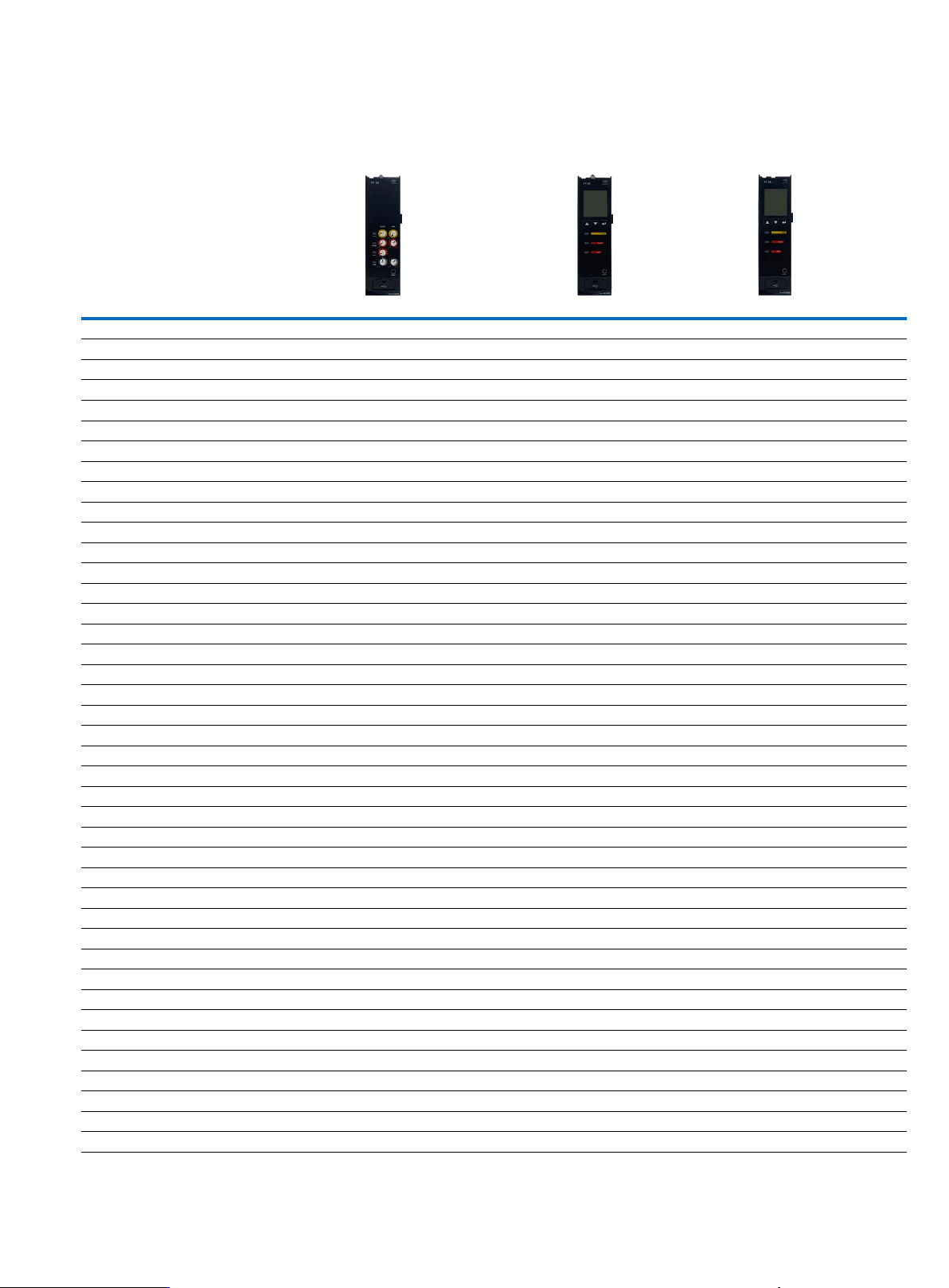

脱扣器型号 PT10 PT20 PT25
显示界面 LCD 和旋钮 旋钮 LCD LCD
基础保护功能 过载长延时保护 I
2
t I
2
t, I
4
t, I
0.5
t, It I
2
t, I
4
t, I
0.5
t, It
短路短延时保护 √ √ √
短路瞬时保护 √ √ √
接地保护 可选 可选 可选
其他保护功能 过载热记忆
①
√ √ √
接地热记忆
①
√ √ √
中性线保护 (4P)
①
√ √ √
电流不平衡和缺相保护 – √ √
MCR 接通电流脱扣
②
√ √ √
高瞬时保护
②
√ √ √
过温保护
⑦
√ √ √
高负载报警 – √ √
高级保护功能 过压 / 欠压保护 – – √
电压不平衡 – – √
相序保护 – – √
过频 / 欠频保护 – – √
电流需用值保护 – √ √
功率需用值保护 – – √
逆功率保护 – – √
选择性区域联锁保护（ZSI） – – √
测量功能 电流测量 √ √ √
电压（相电压、线电压） – – √
相序检测 – – √
频率测量 – – √
功率测量（有功功率） – – √
功率因数测量 – – √
电能测量（有功电能） – – √
电流需用值测量 – √ √
功率需用值测量 – – √
维护功能 LED 故障状态指示 √ √ √
故障记录 (10 次 ) 与查询
①
√ √ √
历史电流峰值记录
①
√ √ √
报警历史记录查询
①
√ √ √
故障录波
⑥
√ √ √
故障跳闸信号输出 ( 继电器 )
③
– – √
自诊断功能 √ √ √
脱扣试验
①③
√ √ √
模拟电流测试
④
√ √ √
健康诊断
①
√ √ √
操作次数查询
⑤
√ √ √
时钟功能
①
√ √ √
其他 可编程继电器（3 组） – – √
可编程数字量输入（2 组 220VAC） – – √
通讯 (Modbus–RTU)
⑧
– 可选 √
USB √ √ √
： 注
“√”具有此功能、“–”不具有此功能， 以下注解仅针对 PT 系列脱扣器。
①该功能在 PT10 上通过 PTM 软件进行查看 / 操作，在 PT20/25 上通过 PTM 或屏幕按键进行查看 / 操作。
②该功能由工厂内部在出厂前设定，并对峰值电流做出反应。
③该功能需要接入辅助电源。
④模拟电流测试功能通过 PTM 上实现。如果测试需要验证脱扣，则需要接入辅助电源。
⑤该功能通过 PTM 实现。
⑥该功能通过 PTM 实现。记录故障前后各相电流、电压波形 ( 仅 PT25)。
⑦脱扣集成内部温度监测，脱扣器温度超过 80℃高温报警，超过 85℃高温脱扣。
⑧内置。
10
IZM 系列框架断路器
脱扣器功能
PT 电子脱扣器
新一代IZM6空气断路器配备了新的保护和测量用PT电子脱扣器。PT电子脱扣器扣器种类齐全，使用灵活，可根据实际保护需求灵活选择。
PT 脱扣器功能表
脱扣器类型 样本料号 保护类型 液晶 旋钮 接地故障 Modbus RTU 区域联锁 继电器输出 数字量输入
PT 10 PT10 LSI •
PT10G LSIG • •
PT 20 PT20 LSI •
PT20G LSIG • •
PT20C LSI • •
PT20GC LSIG • • •
PT 25 PT25 LSI • • • • •
PT25G LSIG • • • • • •
过载长延时保护 I
r
I
n
t
r
4s
短路短延时保护 I
sd
（定时限） 3I
r
t
sd
（定时限） 0.1s（定时限）
短路瞬时保护 I
i
5 I
n
接地故障保护 I
g
0.8 I
n
t
g
0.5s（定时限）
电流不平衡保护 OFF
中性极保护 100% I
r
电压不平衡保护 OFF
欠压保护 OFF
过压保护 OFF
需用值保护 OFF
相序保护 OFF
频率保护 OFF
接通分断峰值（MCR） IZM61 1600A 壳架 36kA
IZM65 2500A 壳架 56kA
IZM67 4000A 壳架 90kA
密码安全
系统的网络安全至关重要。PT电子脱扣器设置受密码保护，以降低
未经授权变更设置的风险。必须在“编辑设置”菜单中输入正确的
密码（出厂默认为“0000”）才能更改非旋钮的设置。当更改时间
超过10秒时，授权将会超时。当三次输入错误的密码，将会有十分
钟的锁定时间，在此时间内，禁止访问。
密码有“管理员”和“用户”两种级别。出厂默认是管理员级别，
密码是“0000”。管理员可以创建一个用户，并决定该用户的权
限。
用户无特殊要求，脱扣器出厂默认设置作如下设置
多种选择
• PT脱扣器分为LSI和LSIG型，适用于所有配电系统。
• PT10脱扣器为系统提供标准保护的电子脱扣器，能够确保高的
可靠性和脱扣精度。可以防止过载、选择性短路、短路和接地故
障。
• PT20/25具有更多高级保护以及系统管理功能，同时支持客户定
制化需求。
互联互通
• 所有PT脱扣器都配有一个USB端口，可连接PTM软件对各种保护
进行配置、测试、监控等多重功能。
• PT20/25可选内置Modbus通信端口，通过Modbus可获得断路器
状态（已闭合/已跳闸/断开）、设置和操作信息。
11
