IZM 系列框架断路器

脱扣器功能

脱扣器界面功能信息

状态指示灯

所有PT脱扣器的右上角都有一个标记为“STATUS”的指示灯，该灯

有以下4种状态：

• 绿色闪烁（大约每秒闪烁一次），表明脱扣器正常运行。

• 橙色闪烁（大约每秒闪烁一次）），意味着下面故障中的一种或

几种：

• 电池电量低或者未接入

• 辅助电源电压低

• 过负荷

• 热记忆报警

• 过温报警

• 时钟错误

• 红色快速闪烁，意味着下面故障中的一种或几种，必须立即采取

行动，来改正问题和/或更换脱扣器。

• 脱扣驱动线圈损坏

• 固件错误

• 校准错误

• 机构错误

• 状态指示灯熄灭，意味着没有辅助电源接入或一次侧电流不足以

给使脱扣器供电，未必意味着出现问题。当提供辅助电源或断路

器负载增加时，状态指示灯将重新开始闪烁。

显示和

导航键

复位按钮复位按钮

门盖

门盖后USB接口

电池托盘电池托盘

脱扣原因

指示灯

脱扣原因

指示灯

旋钮开关

状态

指示灯

状态

指示灯

脱扣器原因指示灯

在脱扣器的正面有4个整定/脱扣原因指示灯，标记为“LONG”、

“SHORT”、“INST”和“GND”。脱扣事件发生之后，指示器闪

烁（1秒亮，3秒灭），脱扣原因将在显示屏上显示（如辅助电源已

施加）。通过按下RESET按钮，可清除指示器和显示器的显示内容。

该指示灯闪烁的原因如下：

• “LONG”–指示灯闪烁表示已发生长延时脱扣或过温脱扣。

• “SHORT”–短延时脱扣或机构错误。

• “INST”–已发生瞬时脱扣、接通电流脱扣(MCR)、高瞬时脱扣。

• “GND”–已经产生接地脱扣或接地报警。

旋钮开关

PT10可使用这些旋转开关来设定保护值。

复位按钮

使用一个小工具即可按下标记为“RESET“的按钮。按下该按钮清楚

跳闸原因指示灯闪烁，清楚可配置继电器闭锁报警信息，还可清除

显示屏上ZSI”选中标记”（监测到ZSI输入信号后亮起）。

显示和导航键

PT20/25脱扣器的前面有一个显示屏。显示屏提供测量值、事件及提

供选择某个配置选项的界面，界面简单直观，使操作人员能够通过

最小化安装和调试时间快速方便地访问所有信息和设置。显示屏上

提供英文或简体中文信息。同时提供背光功能，具有节电特性，如

30秒内无操作，则背光熄灭。

显示屏下面是三个导航键，通过三个导航键进行几步简单的操作，

就能直接设置所有保护功能。

电池托盘

在脱扣器底部，有一个小托盘来装电池。在脱扣器未通电时，电池

为脱扣原因指示器以及实时时钟供电，辅助脱扣器事件记录。

显示器（仅PT20/25）底部的电池图标显示电池剩余电量。旋钮型脱

扣器（PT10）电池电量可通过电脑查看，电池对脱扣系统的保护功

能不起任何作用。电池为标准类型的CR 2032纽扣电池。

门盖及 USB 接口

门盖可向下用螺丝刀打开，露出micro-B USB端口。USB为采用

USB2.0协议的micro-B USB连接器。该USB连接可与Power Trip保护

管理软件共同使用，以配置和监控脱扣器。

USB连接一般也可在辅助电源不可用时，通过USB连接的主机端提

供电源，使脱扣器上电。市场上销售的电池组也可以为脱扣器供

电，USB连接仅适用于配置、监控或测脱扣器时，临时使用。

IZM 系列框架断路器

脱扣器功能

接地故障检测

PT脱扣器提供三种检测模式，来检测接地故障电流：剩余电流接地、源极接地、零序电流，参考下图的接地方式说明。

使用显示器及导航按键或使用PTM软件，配置接地检测模式（剩余或源极或零序）。

中性线保护功能独立于接地故障保护功能。

接地故障报警或脱扣可通过可编程继电器输出。

接地方式说明

中性线

源极接地剩余电流接地零序检测

接地故障

变压器低压侧

3或4极低压断路器

负载

源极和零序接地

源极接地接收设备接地线上的电流传感器（4000：1）信号，直接

测量流过接地导体的总接地电流。当脱扣器测得的电流超过接地故

障设定值时，断路器将跳闸或报警。

在主断路器用于简单的单向供电系统时，通常采用地回路检测方

法。该方法也适用于采用中点接地电极的双端系统内。

可通过设定接地故障类型来启用该保护特性。

零序电流检测，又称为矢量总量，适用于干线、支线及包含区域保

护的特殊方案。

零序检测使用单个传感器，将四线系统中的所有相线和中性线包

含。如果发生接地故障，所有磁场的矢量总和将不为零，传感器将

产生与流向地面的电流等效的输出信号。当脱扣器测得的电流超过

延时接地故障设定值时断路器跳闸或报警。

两种传感方法所用的传感器都是铁芯CT，连接到框架二次接线端子

G1、G2。传感器变比必须适配脱扣器为4000：1A。

返回源接地以及零序接地的启动电流均为400的倍数。

剩余电流接地

剩余电流检测是PT系列脱扣器接地故障检测的标准模式。该模式在

四线制系统的每个相线上使用一个电流传感器，在中性线上使用一

个电流传感器。该检测模式计算三或四个电流传感器的矢量输出。

如总和为零，则没有接地故障存在。剩余电流接地故障检测特性可

适应于主回路和分支路断路器应用。如外部中性线传感器与反接线

的断路器组合使用时，需要考虑合适的中性线极性。

三极断路器做剩余电流接地检测，需要接入外置电流传感器。

IZM 系列框架断路器

脱扣器功能

区域选择性联锁 (ZSI)

• 区域联锁(ZSI)功能不需要额外

的功能模块，只要把断路器通

过一组线缆串接就可以实现。

区域联锁功能可以确保离故障

点最近的上游断路器无延时的

迅速分断电流。

• 相比常规的通过设定不同的延

时时间来建立选择性的电力系

统，区域联锁可以显著的减少

分断的时间，进而降低短路引

起的系统冲击。

• 当ZSI功能被启用时，在保护

区域之内发生的故障将使断路

器立即跳脱，并发送抑制信号

至上游脱扣器，防止其立即脱

扣。抑制信号造成上游断路器

按照其自身设定的配合延时，

以仅仅中断隔离区域的运行，

同时在尽可能短的时间内清除

故障。

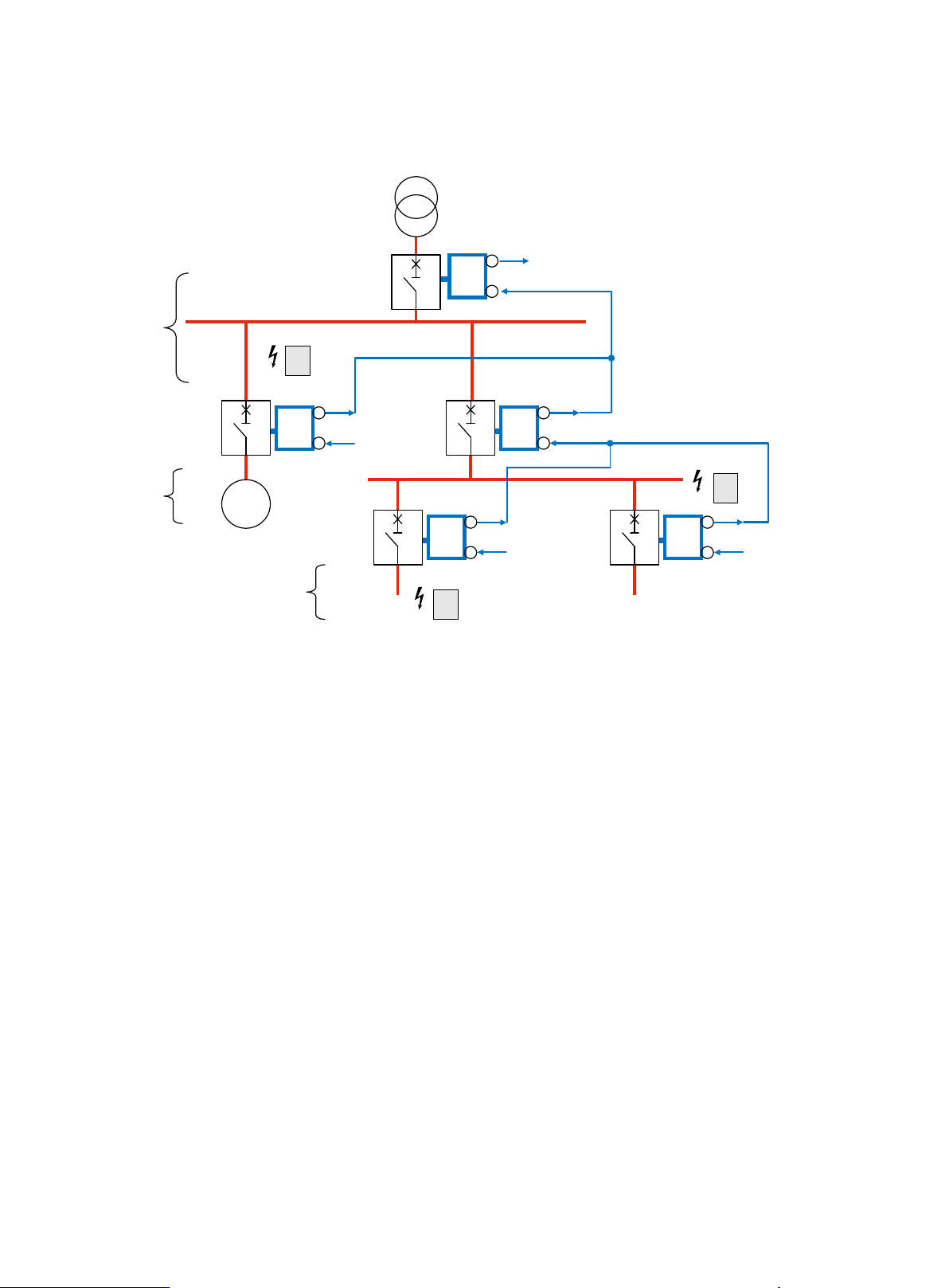

区域选择性联锁 (ZSI) 实例

示例A – 在位置3发生短路

• 断路器CB1，CB3，CB4都探

测到了短路电流，并且触发了

短延时整定。

• 断路器CB4发送ZSI输出抑制

信号到CB3的ZSI输入。CB3

发送ZSI输出抑制信号到CB1

的ZSI输入。CB1发送一个未

连接的ZSI输出信号。该信号

也可以连接到另一边的变压器

上能兼容ZSI型号的中压继电

器上。

• CB1收到了ZSI输入信号，启

动其定时器300毫秒。CB3收

到ZSI输入信号，并启动其定

时器200毫秒。CB4没有得到

任何下层断路器的输入，那么

该断路器将立即跳闸，没有任

何时间延迟。CB4中断了故障

后，CB1和CB3就停止了短延

时计时，因为故障电流已消

失。

• 如果由于某种原因，CB4无法

断开并中断故障，CB3将在短

延时计时时间到达后断开并中

断故障。

ZSI

ZSIZSI

ZSI

CB 2

= 200 ms

= 300 ms

= 200 ms

= 100 ms

CB 3

CB 5

CB 4

CB 1

区域 1

区域 2

区域 3

CB = 断路器

ZSI = 区域选择性连锁

示例B – 在位置2发生短路

• 断路器CB1，CB3，探测到

短路电流并触发短延时整

定。CB4和CB5没有探测到

故障电流，所以不发送ZSI输

出。

• 断路器CB3发送ZSI抑制信号

到CB1的ZSI输入。CB1发送

ZSI输出信号。在这个例子中

该信号不接线。

• CB1收到ZSI输入信号，启动

其定时器300毫秒。CB3没有

得到任何下层断路器的输入。

那么该断路器将立即跳闸，

没有任何时间延迟。CB3中断

故障，CB1停止短延时计时，

因为故障电流已消失。通过

ZSI，整个清障时间大约减少

了150ms。

示例C – 在位置1发生短路

• 仅断路器CB1探测到短路电

流并触发短延时整定。CB2，

CB3，CB4和CB5看不到故障

电流，不发送ZSI输出。

• CB1发送ZSI输出信号。在这

个例子中该信号不接线。

• CB1没有得到任何下层断路

器的输入。那么该断路器将

立即跳闸，没有任何时间延

迟。CB1中断故障，清障时间

大约减少了250毫秒。
