IZM 系列框架断路器
脱扣器功能
继电器和数字量输入 (仅PT25)
继电器配置
PT25脱扣器内部集成3个继电器模块，用于向其他系统提供状态指示信息。PT脱扣器中的所有继电器都可以配置为下表的任何一种功能。使
用PTM软件可轻松完成配置。继电器需要使用辅助电源才能运行。
功能 名称
继电器运行描述：
“继电器将在下列条件下闭合”
继电器运行描述：
“继电器将在下列条件下断开”
过载脱扣 有长延时或超温脱扣存在时 按下复位按钮或收到通信复位命令
中性线脱扣 有中性线电流脱扣存在时 按下复位按钮或收到通信复位命令
短延时脱扣 有短延时脱扣存在时 按下复位按钮或收到通信复位命令
瞬时脱扣 有瞬时脱扣或 MCR 脱扣存在时 按下复位按钮或收到通信复位命令
短路脱扣 有短延时、瞬时或高瞬脱扣存在时 按下复位按钮或收到通信复位命令
接地故障脱扣 有接地故障脱扣存在时 按下复位按钮或收到通信复位命令
所有脱扣 任何保护性脱扣（过载、中性线、短延时、瞬时、接地等） 按下复位按钮或收到通信复位命令
高负载 1 流经电流高于设定点（从 50% 到 120%I
r
可调） 流经电流降至低于设定点 5%
高负载 2 流经电流高于设定点（从 50% 到 120%I
r
可调） 流经电流降至低于设定点 5%
超温报警 温度高于超温脱扣设定点以下 5℃ 温度降至低于设定点 5℃
接地故障预警 接地电流高于设定点（从 50% 至 100% 可调） 接地电流值降至低于设定点 5%
热记忆 热记忆值高于设定点（从 50% 至 100% 可调） 热记忆值降至低于设定点 5%
看门狗 辅助电源激活，脱扣单元状态健康，在运行中 通过任何自我诊断方式检测到脱扣单元有错误存在
电池电量低 电池电量值低于 1 格（20%） 电池电量值为或高于 1 格（20%）
内部（HW）故障 检测到有内部故障存在 按下复位按钮或收到通信复位命令
设定点不匹配 脱扣单元的一个设定点与 CAM 的设置不匹配 按下复位按钮或收到通信复位命令
断路器健康报警 健康值为或高于设定值 健康值为低于设定值
通信错误 发生任何外部通信错误 按下复位按钮或收到通信复位命令
所有故障 任何内部故障、设定点不匹配、断路器健康报警或通信错
误故障
任何内部故障、设定点不匹配、断路器健康报警或
通信错误故障未激活
辅助触点 断路器闭合 断路器断开
脱扣触点 断路器跳脱 断路器没有跳脱（断开或闭合）
ZSI 激活 ZSI 功能激活 ZSI 功能没有激活
ZSI 输入收到 收到一个 ZSI 输入信号 按下复位按钮或收到通信复位命令
ZSI 输出发送 发出一个 ZSI 输出信号 按下复位按钮或收到通信复位命令
断开断路器脉冲 收到来自任何通信渠道的断路器断开命令 在收到断路器断开命令之后 2 秒
闭合断路器脉冲 收到来自任何通信渠道的断路器闭合命令 在收到断路器闭合命令之后 2 秒
机构故障脱扣 发生机械故障并脱扣，机构位置在打开位置，但是有可以
测量到的电流
故障排除
机构故障报警 发生机构故障报警（TA 故障，机构打开但是有可以测量到
的电流）
相关故障排除
电气故障报警 发生电气故障（配置读取错误，时钟故障，看门狗故障，
断路器健康报警）报警
相关故障排除
过压脱扣 过压保护脱扣打开，发生过压脱扣时 按下复位按钮或收到通信复位命令
过压报警 过压保护报警打开，发生过压报警时 按下复位按钮或收到通信复位命令
欠压脱扣 欠压保护脱扣打开，发生过欠脱扣时 按下复位按钮或收到通信复位命令
欠压报警 欠压保护报警打开，发生欠压报警时 按下复位按钮或收到通信复位命令
过频报警 过频保护报警打开，发生过频报警时 按下复位按钮或收到通信复位命令
过频脱扣 过频保护脱扣打开，发生过频脱扣时 按下复位按钮或收到通信复位命令
欠频报警 欠频保护报警打开，发生欠频报警时 按下复位按钮或收到通信复位命令
欠频脱扣 欠频保护脱扣打开，发生欠频脱扣时 按下复位按钮或收到通信复位命令
电压不平衡脱扣 电压不平衡保护脱扣打开，发生电压不平衡脱扣时 按下复位按钮或收到通信复位命令
电压不平衡报警 电压不平衡保护报警打开，发生电压不平衡报警时 按下复位按钮或收到通信复位命令
电流不平衡脱扣 电流不平衡保护脱扣打开，发生电流不平衡脱扣时 按下复位按钮或收到通信复位命令
电流不平衡报警 电流不平衡保护报警打开，发生电流不平衡报警时 按下复位按钮或收到通信复位命令
17
IZM 系列框架断路器
脱扣器功能
功能 名称
继电器运行描述：
“继电器将在下列条件下闭合”
继电器运行描述：
“继电器将在下列条件下断开”
逆功率脱扣 逆功率保护脱扣打开，发生逆功率脱扣时 按下复位按钮或收到通信复位命令
逆功率报警 逆功率保护报警打开，发生逆功率报警时 按下复位按钮或收到通信复位命令
相序脱扣 相序保护脱扣打开，发生相序脱扣时 按下复位按钮或收到通信复位命令
相序报警 相序保护报警打开，发生相序报警时 按下复位按钮或收到通信复位命令
缺相脱扣 缺相保护脱扣打开，发生相序脱扣时 按下复位按钮或收到通信复位命令
缺相报警 缺相保护报警打开，发生缺相报警时 按下复位按钮或收到通信复位命令
功率需用脱扣 功率需用保护脱扣打开，发生功率需用脱扣时 按下复位按钮或收到通信复位命令
功率需用报警 功率需用保护报警打开，发生功率需用报警时 按下复位按钮或收到通信复位命令
OFF 继电器禁用 继电器禁用
数字量输入 (DI)
PT25支持2组220VAC数字量输入，当脱扣器接收到外部220VAC信号输入时，会写入对应的状态值，该状态值会被Modbus通讯或PTM软件
读取。
继电器配置，续

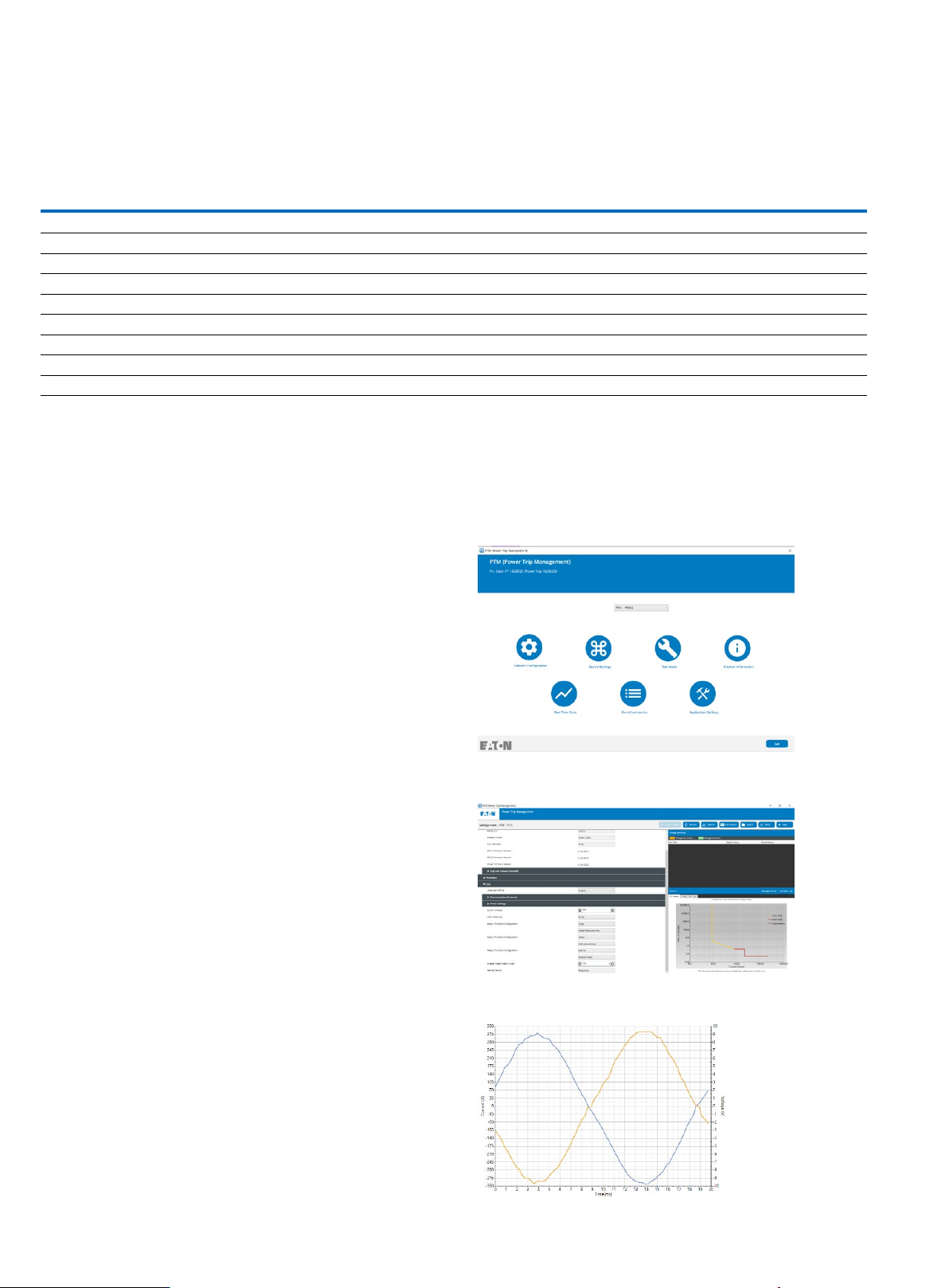

PTM (Power Trip Management) 软件
伊顿（Power Trip Management）PTM软件是一款基于Microsoft
®
Windows的软件，用于配置、控制、监控和测试伊顿PT脱扣器。
该软件可访问以下链接下载：http://www.eaton.com.cn/PTM。
PTM 软件支持以下关键功能：
读取 / 更改 / 复制断路器设置和保护
通过PTM可读取、更改、加载断路器参数，也可以复制脱扣器设置
参数到另一脱扣器上。
波形捕捉
PT脱扣单元允许用户手动捕捉电流和/或电压波形。如要捕捉波形，
点击捕捉波形按钮，然后，PT脱扣单元会捕捉一个完整的波形周
期，并将其传输到PTM软件上以便显示。
18
IZM 系列框架断路器
脱扣器功能

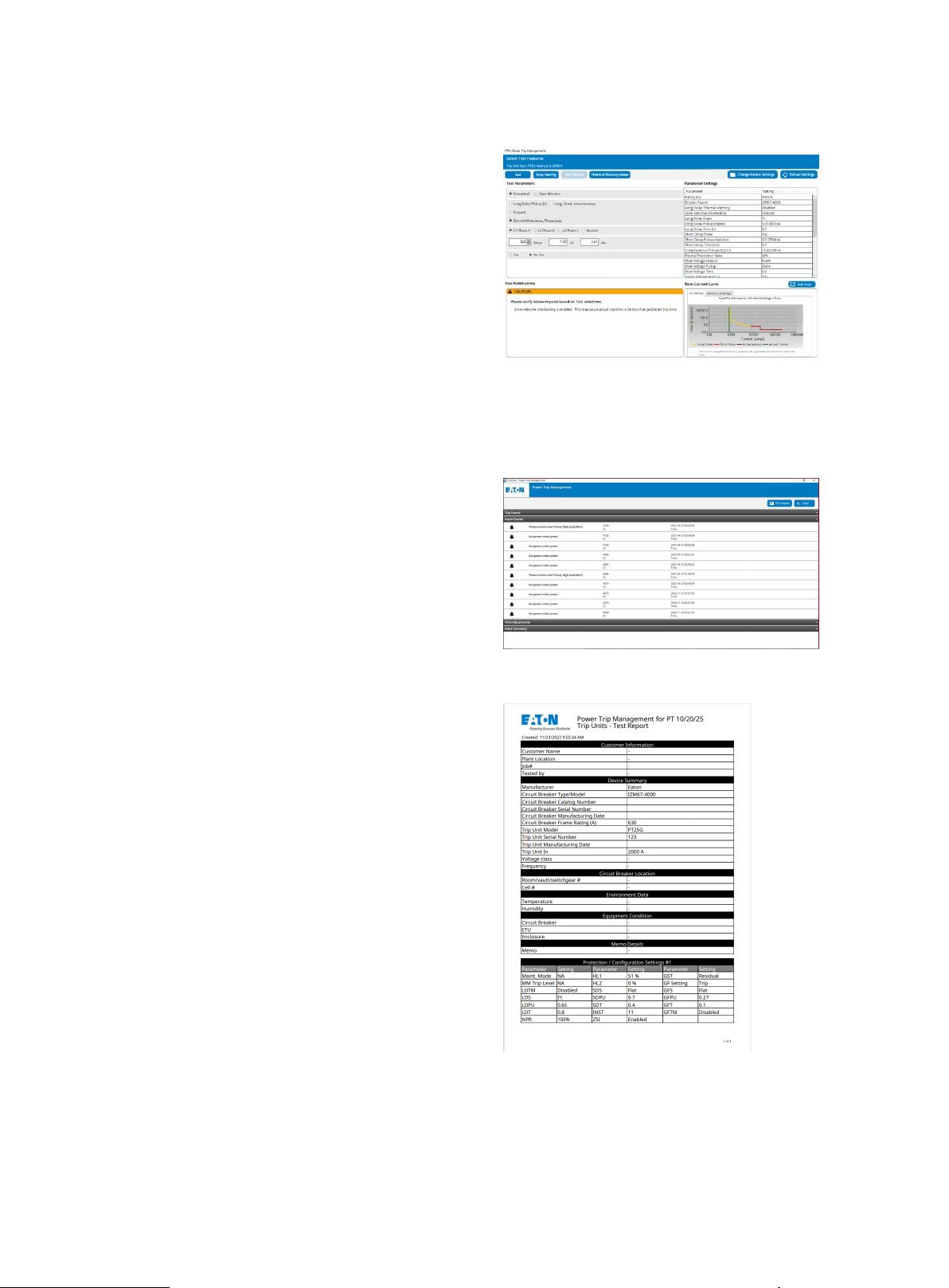

断路器和脱扣器测试
通过PTM测试使得技术人员能够大幅减少测试所需的事件，更容易
进行维护，并容易形成测试报告
PTM软件通过USB通信来控制长延时脱扣、短延时脱扣、瞬时脱
扣、电流失衡和缺相，以及接大地（接小地）故障脱扣的测试。该
软件允许在任何相位上进行测试，包括中性线。
PT脱扣单元包含内部模拟电流测试和内部二次注入电流测试。这两
种模式可以配置为脱扣或不脱扣断路器。
模拟测试可轻松验证事件电流曲线上的多个点，测试电流值可在软
件算法下模拟，以精确验证脱扣器的准确性。
断路器断开测试允许用户验证其断路器的机械功能。此外，该测试
还能够检查装置的断路器跳闸状态。
事件记录
存储高达200个事件记录，最近10次脱扣详细的信息和最近10次报
警事件，配上现实时间。
生成和存储报告
可以打印实时断路器数据和时间记录。打印报告之前，可以输入客
户名称，位置，环境，设备状况，在一份文件中报告所有的测试结
果，或者年度检查结果。
