IZM 系列框架断路器 目录 系统概览 型号说明 ............................................................................... 4 外部结构 ............................................................................... 5 系统结构图 ....................…

100%1 / 94
为需求日益增长的世界
提供动力。
我们提供：
• 可降低能耗，改善动力可靠性，提升生活和工作场所安全性和舒适性的电气解决
方案
• 既提高机器生产效率，又节约能源的液压和电气解决方案
• 帮助实现飞机更轻、更安全、运营成本更低，和机场高效运营的航空解决方案
• 为汽车、卡车和巴士提供持久强劲动力，同时减少燃油消耗与排放的车辆动力传
动及动力总成解决方案
探索今天的伊顿。
IZM 系列框架断路器
目录
系统概览
型号说明 ...............................................................................
4
外部结构 ...............................................................................
5
系统结构图 .............................................................................
7
技术概览
断路器技术参数 .........................................................................
8
脱扣器技术参数 .........................................................................
9
脱扣器功能 ............................................................................
10
订购指南
标准配置 ..............................................................................
20
手动配置 ..............................................................................
32
附件 ..................................................................................
44
特性参数
脱扣特性 ..............................................................................
60
功耗、降容系数及铜排规格 ..............................................................
73
电气图 ................................................................................
74
外形及安装尺寸
IZM61 抽屉式尺寸 .....................................................................
75
IZM61 固定式尺寸 .....................................................................
76
IZM65 抽屉式尺寸 .....................................................................
77
IZM65 固定式尺寸 .....................................................................
78
IZM67 抽屉式尺寸 .....................................................................
79
IZM67 固定式尺寸 .....................................................................
83
安装间隙 ..............................................................................
90
选型指南
IZM6 系列框架断路器完整选型指南 .......................................................
91
IZM6系列框架断路器
目录
IZM6 系列框架断路器

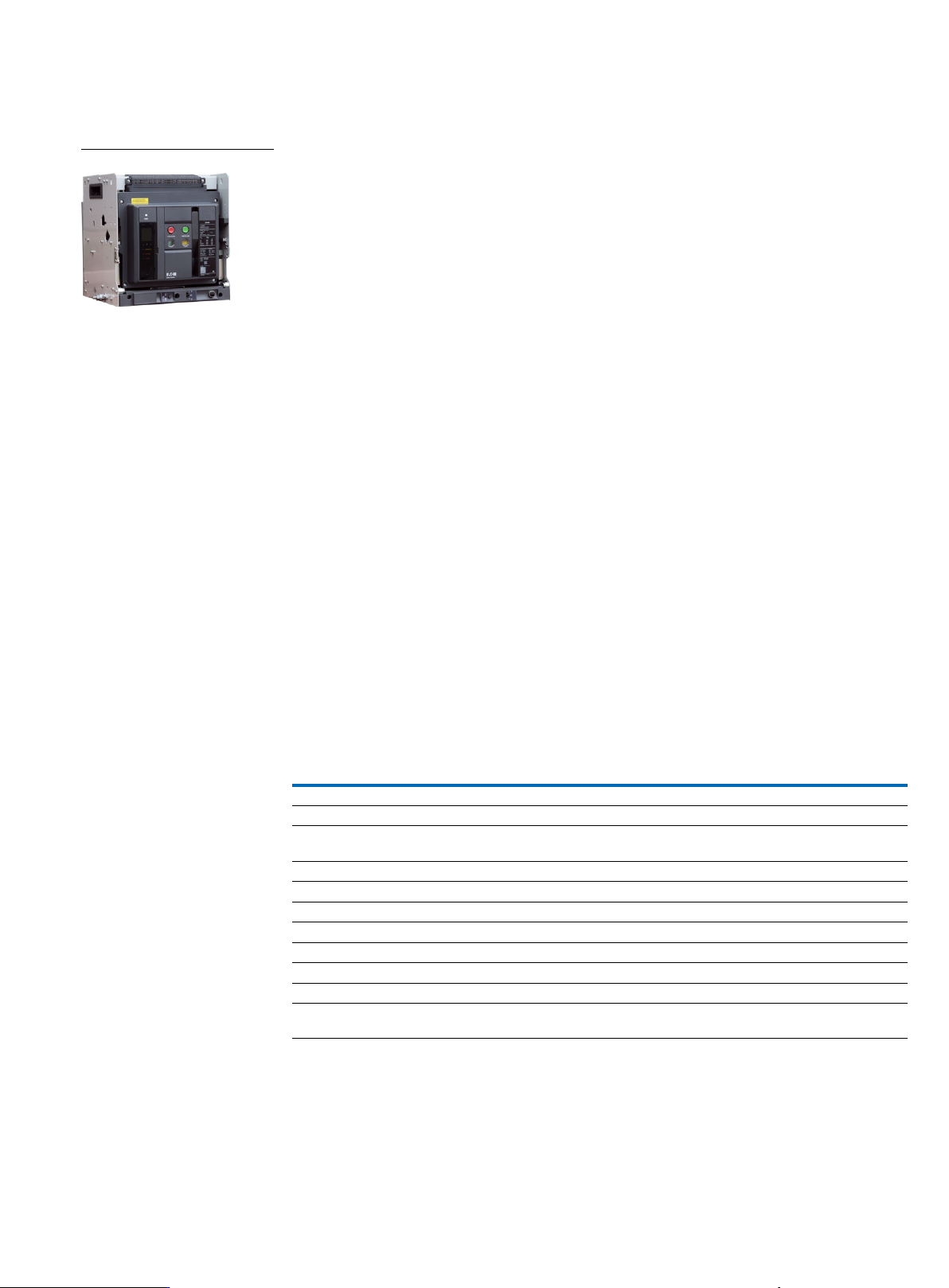

产品描述
IZM6系列断路器为新一代高性
能空气断路器，工艺精良、功能
齐备、安全可靠。
断路器适用于交流50Hz/60Hz，
额定工作电压至690V及以下，
额定工作电流4000A及以下的配
电网络，具有测量、诊断、分析
和通讯以及精确的选择性保护和
电源监测等功能。
断路器符合以下标准
IEC 60947-1 及 GB14048.1 低压开关设备和控制设备 第 1 部分：总则
IEC 60947-2 及 GB14048.2 低压开关设备和控制设备 第 2 部分：断路器
IEC 60947-4-1 及 GB14048.4 低压开关设备和控制设备 第 4-1 部分：接触器和电动机起动器机电式接触器
和电动机起动器 ( 含电动机保护器 )
GB/T 14597 电工产品不同海拔的气候环境条件
GB/T 2421.1 电工电子产品环境试验 概述和指南
GB/T 20626.1 特殊环境条件高原电工电子产品 第一部分：通用技术要求
GB/T 2423.1 电工电子产品环境试验 第二部分：试验方法 试验 A：低温
GB/T 2423.2 电工电子产品环境试验 第二部分：试验方法 试验 B：高温
GB/T 2423.4 电工电子产品环境试验 第二部分：试验方法 试验 Db：交变湿热试验方法
GB/T 2423. 17 电工电子产品环境试验 第二部分：试验方法 试验 Ka：盐雾
GB/T 2423.18-2000 电工电子产品环境试验 第二部分：试验方法 试验 Kb：盐雾，
交变（氯化钠溶液）
3
IZM 系列框架断路器
型号说明
IZM6 系列框架断路器标准型号说明
65IZM 06B 3C - WH MA
名称
IZM
= IZM 系列框架断路器
分断能力
B
N
= 55kA
= 66kA
框架尺寸
61
65
67
= 200-1600A
= 400-2500A
= 2000-4000A
安装接线方式
WH
FH
WV
FV
= 抽屉式水平接线
= 固定式水平接线
= 抽屉式垂直接线
1)
= 固定式垂直接线
1)
配置
空白
M
= 电动标配
= 手动简配
极数
3C
4C
= 3 极
= 4 极
额定电流
02
04
06
08
10
12
16
20
25
32
40
= 200A
= 400A
= 630A
= 800A
= 1000A
= 1250A
= 1600A
= 2000A
= 2500A
= 3200A
= 4000A
智能脱扣器
空白
D
DG
A
AG
AC
AGC
P
PG
= 无过流保护断路器
= PT10, LSI, 电流型旋钮式
= PT10, LSIG, 电流型旋钮式
= PT20, LSI, 电流型液晶式
= PT20, LSIG, 电流型液晶式
= PT20, LSIC, 电流型液晶式
= PT20, LSIGC, 电流型液晶式
= PT25, LSIC, 功率型液晶式
= PT25, LSIGC, 功率型液晶式
型号说明
系统概览
型号说明
220VAC 电动标配
固定式： 抽屉式：
a
固定式断路器本体，含 4CO 辅助触点
b
接线端子
c
PT 系列智能脱扣器
d
脱扣信号辅助触点 OTS ( 1CO )
e
门框
f
储能电机 (220V AC)
2)
g
分励线圈 (220V AC)
2)
h
合闸线圈 (220V AC)
2)
i
220VAC/DC 转 DC24V 电源模块，供脱扣器显示
3)
a
抽屉式断路器本体，含 4CO 辅助触点
b
抽屉座
c
安全挡板
d
接线端子
e
PT 系列智能脱扣器
f
脱扣信号辅助触点 OTS ( 1CO )
g
门框
h
储能电机 (220V AC)
2)
i
分励线圈 (220V AC)
2)
j
合闸线圈 (220V AC)
2)
k
220VAC/DC 转 DC24V 电源模块，供脱扣器显示
3)
： 注
1)
仅支持 IZM67。
2)
手动简配不含。
3)
断路器标配电源模块。
电源模块输入电压详见 IZM6 操作说明书。
4
