IZM 系列框架断路器脱扣器功能脱扣器界面功能信息状态指示灯所有 PT 脱扣器的右上角都有一个标记为“ STATUS ”的指示灯，该灯有以下 4 种状态： • 绿色闪烁（大约每秒闪烁一次），表明脱扣器正常运行。 • 橙色闪烁（大约每秒闪烁一次）），意味着下面故障中的一种或几种： • 电池电量低或者未接入 • 辅助电源电压低 • 过负荷 • 热记忆报警 • 过温报警 • 时钟错误 • 红色快速闪烁，意味着下面故障中的一种或几种…

IZM 系列框架断路器

脱扣器功能

PT 电子脱扣器

新一代IZM6空气断路器配备了新的保护和测量用PT电子脱扣器。PT电子脱扣器扣器种类齐全，使用灵活，可根据实际保护需求灵活选择。

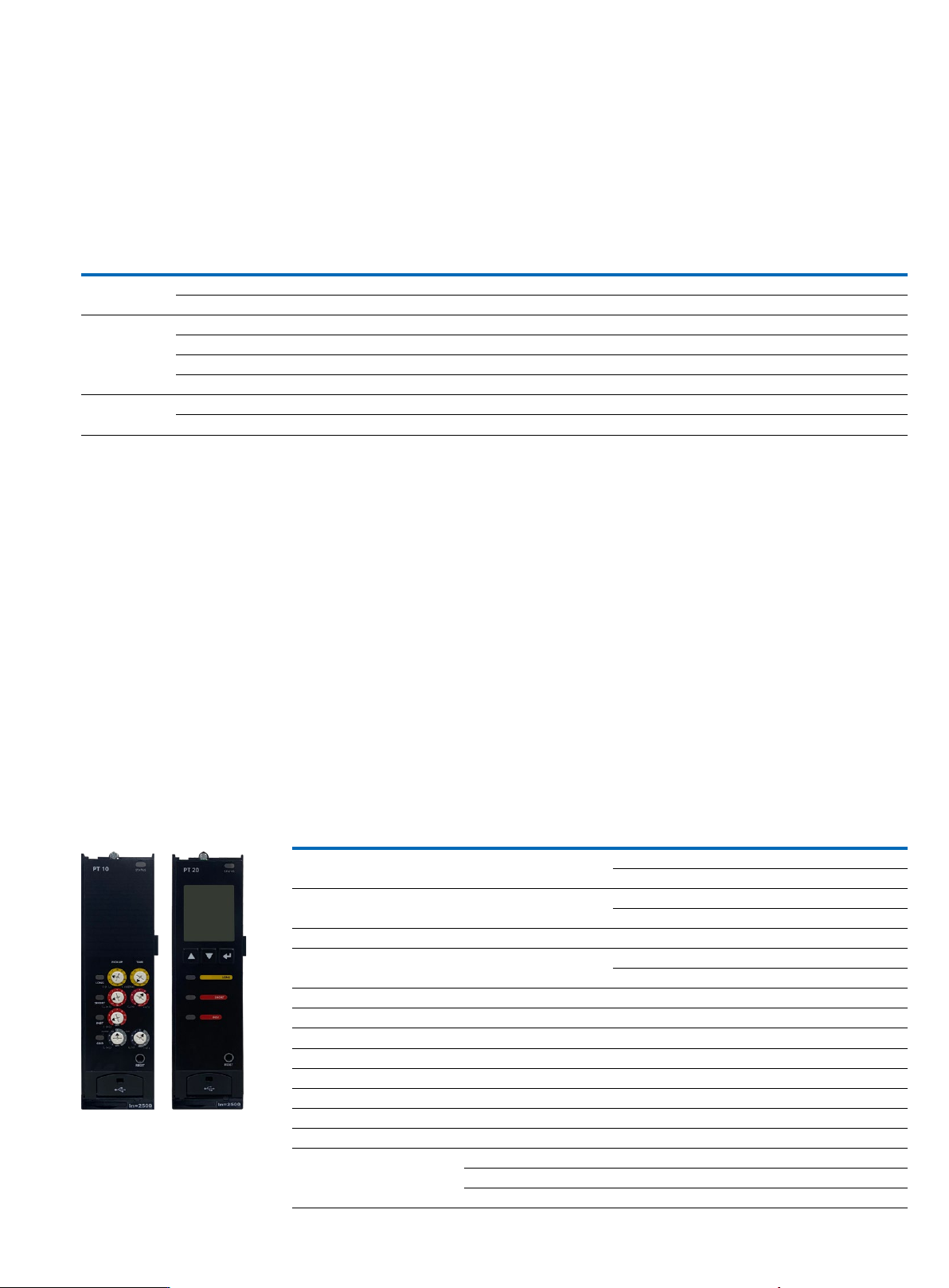

PT 脱扣器功能表

脱扣器类型样本料号保护类型液晶旋钮接地故障 Modbus RTU 区域联锁继电器输出数字量输入

PT 10 PT10 LSI •

PT10G LSIG • •

PT 20 PT20 LSI •

PT20G LSIG • •

PT20C LSI • •

PT20GC LSIG • • •

PT 25 PT25 LSI • • • • •

PT25G LSIG • • • • • •

过载长延时保护 I

短路短延时保护 I

（定时限） 3I

（定时限） 0.1s（定时限）

短路瞬时保护 I

5 I

接地故障保护 I

0.8 I

0.5s（定时限）

电流不平衡保护 OFF

中性极保护 100% I

电压不平衡保护 OFF

欠压保护 OFF

过压保护 OFF

需用值保护 OFF

相序保护 OFF

频率保护 OFF

接通分断峰值（MCR） IZM61 1600A 壳架 36kA

IZM65 2500A 壳架 56kA

IZM67 4000A 壳架 90kA

密码安全

系统的网络安全至关重要。PT电子脱扣器设置受密码保护，以降低

未经授权变更设置的风险。必须在“编辑设置”菜单中输入正确的

密码（出厂默认为“0000”）才能更改非旋钮的设置。当更改时间

超过10秒时，授权将会超时。当三次输入错误的密码，将会有十分

钟的锁定时间，在此时间内，禁止访问。

密码有“管理员”和“用户”两种级别。出厂默认是管理员级别，

密码是“0000”。管理员可以创建一个用户，并决定该用户的权

限。

用户无特殊要求，脱扣器出厂默认设置作如下设置

多种选择

• PT脱扣器分为LSI和LSIG型，适用于所有配电系统。

• PT10脱扣器为系统提供标准保护的电子脱扣器，能够确保高的

可靠性和脱扣精度。可以防止过载、选择性短路、短路和接地故

障。

• PT20/25具有更多高级保护以及系统管理功能，同时支持客户定

制化需求。

互联互通

• 所有PT脱扣器都配有一个USB端口，可连接PTM软件对各种保护

进行配置、测试、监控等多重功能。

• PT20/25可选内置Modbus通信端口，通过Modbus可获得断路器

状态（已闭合/已跳闸/断开）、设置和操作信息。

IZM 系列框架断路器

脱扣器功能

脱扣器界面功能信息

状态指示灯

所有PT脱扣器的右上角都有一个标记为“STATUS”的指示灯，该灯

有以下4种状态：

• 绿色闪烁（大约每秒闪烁一次），表明脱扣器正常运行。

• 橙色闪烁（大约每秒闪烁一次）），意味着下面故障中的一种或

几种：

• 电池电量低或者未接入

• 辅助电源电压低

• 过负荷

• 热记忆报警

• 过温报警

• 时钟错误

• 红色快速闪烁，意味着下面故障中的一种或几种，必须立即采取

行动，来改正问题和/或更换脱扣器。

• 脱扣驱动线圈损坏

• 固件错误

• 校准错误

• 机构错误

• 状态指示灯熄灭，意味着没有辅助电源接入或一次侧电流不足以

给使脱扣器供电，未必意味着出现问题。当提供辅助电源或断路

器负载增加时，状态指示灯将重新开始闪烁。

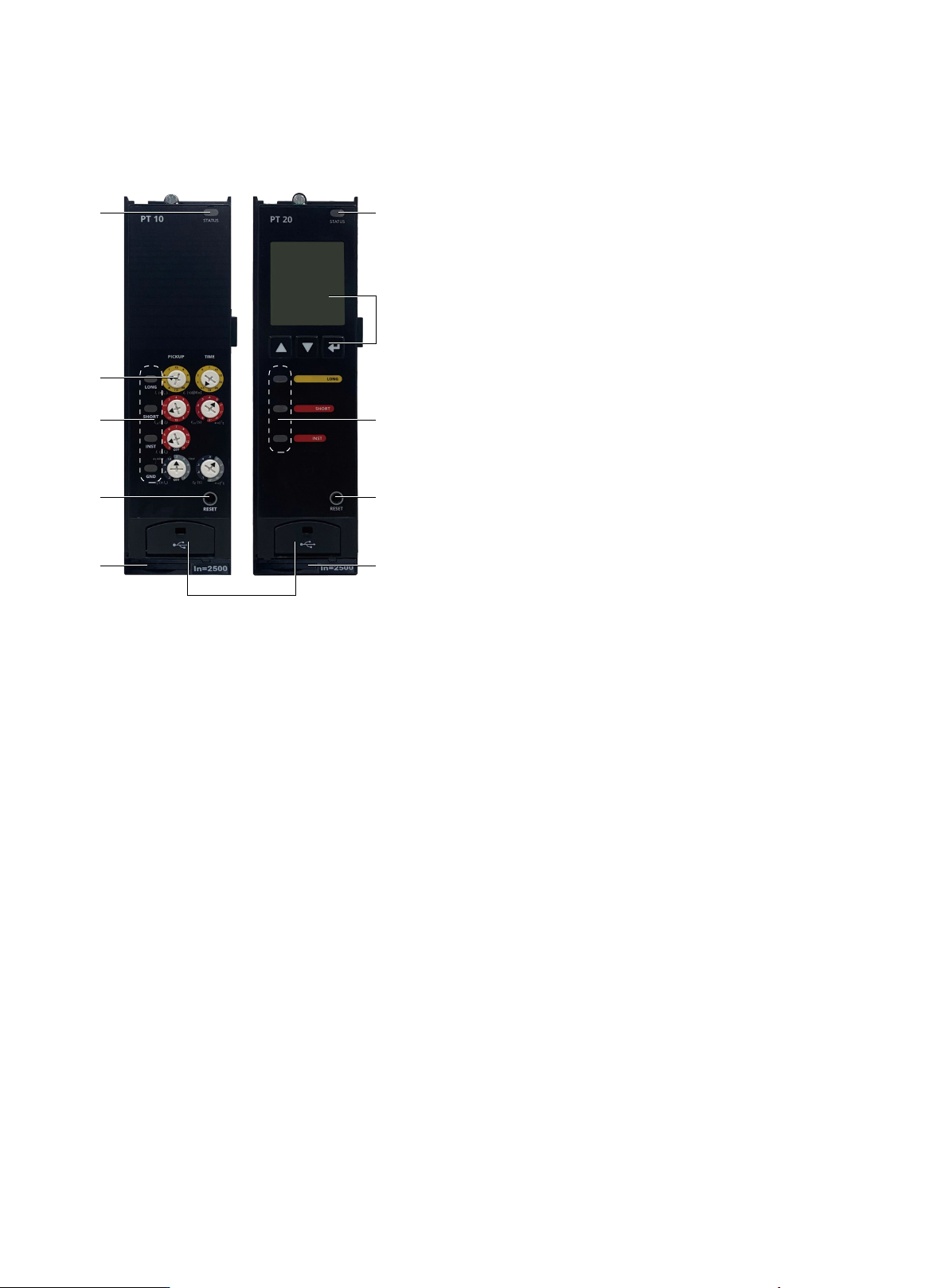

显示和

导航键

复位按钮复位按钮

门盖

门盖后USB接口

电池托盘电池托盘

脱扣原因

指示灯

脱扣原因

指示灯

旋钮开关

状态

指示灯

状态

指示灯

脱扣器原因指示灯

在脱扣器的正面有4个整定/脱扣原因指示灯，标记为“LONG”、

“SHORT”、“INST”和“GND”。脱扣事件发生之后，指示器闪

烁（1秒亮，3秒灭），脱扣原因将在显示屏上显示（如辅助电源已

施加）。通过按下RESET按钮，可清除指示器和显示器的显示内容。

该指示灯闪烁的原因如下：

• “LONG”–指示灯闪烁表示已发生长延时脱扣或过温脱扣。

• “SHORT”–短延时脱扣或机构错误。

• “INST”–已发生瞬时脱扣、接通电流脱扣(MCR)、高瞬时脱扣。

• “GND”–已经产生接地脱扣或接地报警。

旋钮开关

PT10可使用这些旋转开关来设定保护值。

复位按钮

使用一个小工具即可按下标记为“RESET“的按钮。按下该按钮清楚

跳闸原因指示灯闪烁，清楚可配置继电器闭锁报警信息，还可清除

显示屏上ZSI”选中标记”（监测到ZSI输入信号后亮起）。

显示和导航键

PT20/25脱扣器的前面有一个显示屏。显示屏提供测量值、事件及提

供选择某个配置选项的界面，界面简单直观，使操作人员能够通过

最小化安装和调试时间快速方便地访问所有信息和设置。显示屏上

提供英文或简体中文信息。同时提供背光功能，具有节电特性，如

30秒内无操作，则背光熄灭。

显示屏下面是三个导航键，通过三个导航键进行几步简单的操作，

就能直接设置所有保护功能。

电池托盘

在脱扣器底部，有一个小托盘来装电池。在脱扣器未通电时，电池

为脱扣原因指示器以及实时时钟供电，辅助脱扣器事件记录。

显示器（仅PT20/25）底部的电池图标显示电池剩余电量。旋钮型脱

扣器（PT10）电池电量可通过电脑查看，电池对脱扣系统的保护功

能不起任何作用。电池为标准类型的CR 2032纽扣电池。

门盖及 USB 接口

门盖可向下用螺丝刀打开，露出micro-B USB端口。USB为采用

USB2.0协议的micro-B USB连接器。该USB连接可与Power Trip保护

管理软件共同使用，以配置和监控脱扣器。

USB连接一般也可在辅助电源不可用时，通过USB连接的主机端提

供电源，使脱扣器上电。市场上销售的电池组也可以为脱扣器供

电，USB连接仅适用于配置、监控或测脱扣器时，临时使用。

IZM 系列框架断路器

脱扣器功能

接地故障检测

PT脱扣器提供三种检测模式，来检测接地故障电流：剩余电流接地、源极接地、零序电流，参考下图的接地方式说明。

使用显示器及导航按键或使用PTM软件，配置接地检测模式（剩余或源极或零序）。

中性线保护功能独立于接地故障保护功能。

接地故障报警或脱扣可通过可编程继电器输出。

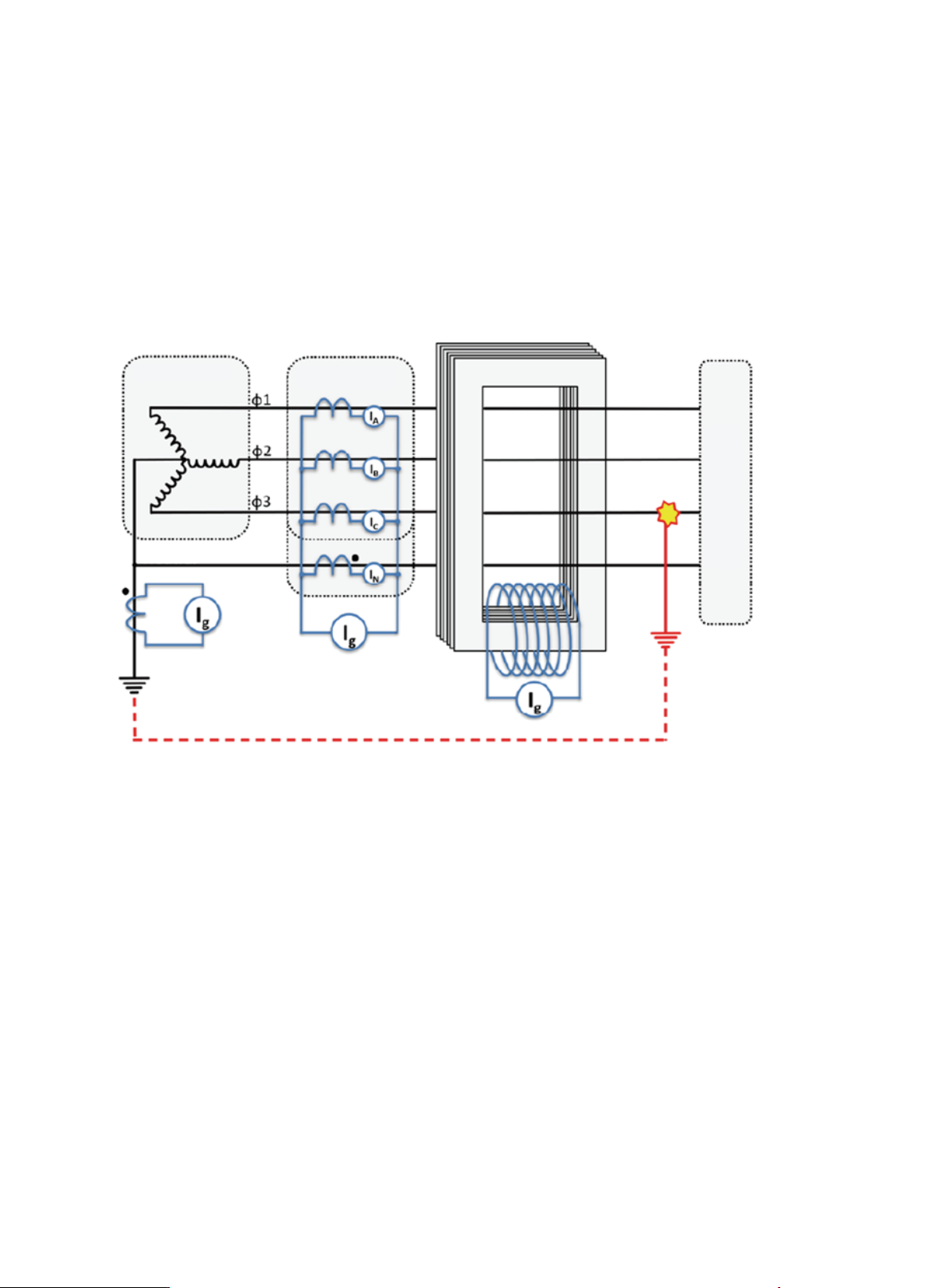

接地方式说明

中性线

源极接地剩余电流接地零序检测

接地故障

变压器低压侧

3或4极低压断路器

负载

源极和零序接地

源极接地接收设备接地线上的电流传感器（4000：1）信号，直接

测量流过接地导体的总接地电流。当脱扣器测得的电流超过接地故

障设定值时，断路器将跳闸或报警。

在主断路器用于简单的单向供电系统时，通常采用地回路检测方

法。该方法也适用于采用中点接地电极的双端系统内。

可通过设定接地故障类型来启用该保护特性。

零序电流检测，又称为矢量总量，适用于干线、支线及包含区域保

护的特殊方案。

零序检测使用单个传感器，将四线系统中的所有相线和中性线包

含。如果发生接地故障，所有磁场的矢量总和将不为零，传感器将

产生与流向地面的电流等效的输出信号。当脱扣器测得的电流超过

延时接地故障设定值时断路器跳闸或报警。

两种传感方法所用的传感器都是铁芯CT，连接到框架二次接线端子

G1、G2。传感器变比必须适配脱扣器为4000：1A。

返回源接地以及零序接地的启动电流均为400的倍数。

剩余电流接地

剩余电流检测是PT系列脱扣器接地故障检测的标准模式。该模式在

四线制系统的每个相线上使用一个电流传感器，在中性线上使用一

个电流传感器。该检测模式计算三或四个电流传感器的矢量输出。

如总和为零，则没有接地故障存在。剩余电流接地故障检测特性可

适应于主回路和分支路断路器应用。如外部中性线传感器与反接线

的断路器组合使用时，需要考虑合适的中性线极性。

三极断路器做剩余电流接地检测，需要接入外置电流传感器。
