IZM 系列框架断路器
脱扣特性

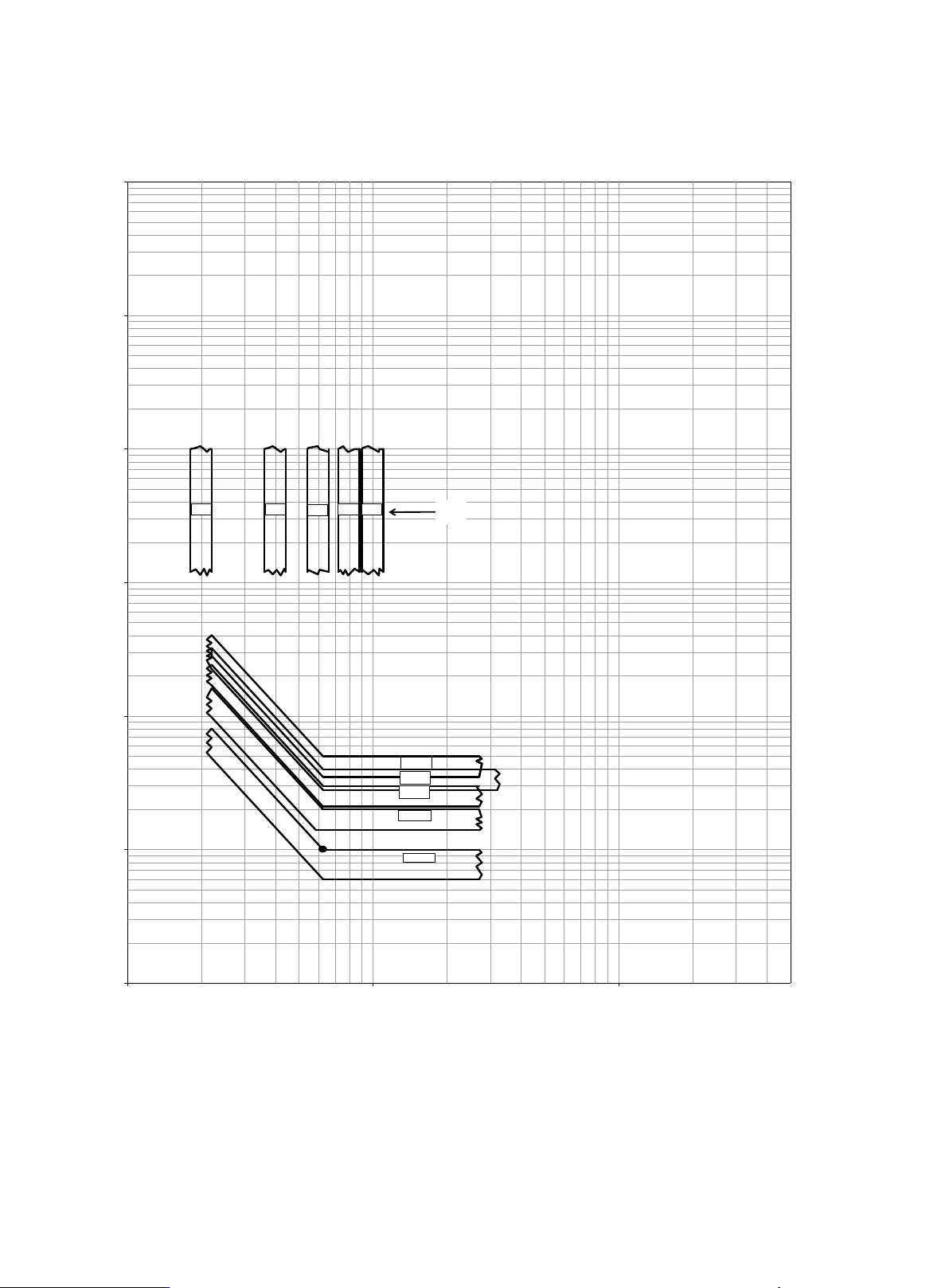

PT10 - I²t 长延时保护和短延时保护 I²t 曲线
注：
1. 短延时动作值设定为I
r
的1.5倍到10倍。
2. 长延时时间设定值为0.5秒到24秒，精度为+0/-30%。
3. 短延时为反时限I²t曲线。
4. 反时限I²t曲线在8倍I
r
处和定时限公差带的顶部相交。定时限公差带的底部投射到I²t曲线上的交点形成曲线形状。
5. 如果长延时的热记忆功能开启了，脱扣时间可能比图示的更短。
6. 曲线适用于-20°C到+50°C的环境中。当温度超过85°C，会引起超温脱扣。
7. 曲线适用于50Hz或60Hz应用。
8. 曲线使用于所有IZM61/65/67的断路器，包括所有框架尺寸，额定值和结构。
9. 总的分断时间包括脱扣器响应时间，断路器打开时间和电流分断时间。
时间（秒）
长延时整定值倍数 (I/I
r
)
0.01
0.1
1
10
100
1000
10000
0.1 1 10 100
1.5
5
0.1
0.5
0.2
3
4
2
2.5
8
7
6
⑤
①
④
②
10
0.3
20
20
61
IZM 系列框架断路器
脱扣特性
PT10 - 接地定时限保护曲线
注：
1. 接地保护的动作值设定为I
n
的0.2倍到1倍。
2. 接地保护的定时限时间设定从0.1秒至0.5秒。
3. 接地保护动作值设定是I
n
的倍数。
4. 断路器的额定分断能力决定了曲线的末端。
5. 曲线适用于-20°C到+50°C的环境中。当温度超过85°C，会引起超温脱扣。
6. 曲线适用于50Hz或60Hz应用。
7. 曲线使用于所有IZM61/65/67的断路器，包括所有框架尺寸，额定值和结构。
8. 总的分断时间包括脱扣器响应时间，断路器打开时间和电流分断时间。
0.01
0.1
1
10
100
1000
0.2
0.2
0.4
0.6
0.8
0.1
0.3
0.5
0.4
1.0
时间（秒）
额定电流倍数 (I/I
n
)
62
IZM 系列框架断路器
脱扣特性
PT10 - 接地保护 I²T 延时曲线
注：
1. 接地保护的动作值设定为I
n
的0.2倍到1倍。
2. 在0.625倍I
n
的地方为拐点转为定时限。
3. 接地保护的反时限I²t时间设定从0.1秒至0.5秒。
4. 接地保护动作值设定是I
n
的倍数。
5. 断路器的额定分断能力决定了曲线的末端。
6. 曲线适用于-20°C到+50°C的环境中。当温度超过85°C，会引起超温脱扣。
7. 曲线适用于50Hz或60Hz应用。
8. 曲线使用于所有IZM61/65/67的断路器，包括所有框架尺寸，额定值和结构。
9. 总的分断时间包括脱扣器响应时间，断路器打开时间和电流分断时间。
时间（秒）
额定电流倍数 (I/I
n
)
0.01
0.1
1
10
100
1000
10000
0.1 1 10
0.200
0.100
0.300
①
0.6
0.80.4 1.00.2
0.500
0.400
63
