IZM 系列框架断路器 附件 分闸位置锁 分闸位置锁可将断路器的断开按扭锁定在按下位置上。 一锁一钥匙：一台断路器配一把锁和一把钥匙，锁住状态下不允许断路器合闸。 三锁两钥匙：三台断路器配三把相同的锁和两把钥匙，只允许两台断路器合闸。 锁类型 应用框架 型号 订货号 型号 订货号 带 + 表示和断路器本体一起订购 一锁一钥匙 IZM61 IZM61C-1L1K-A CAM-51227 +IZM61C-1L1K-A CAM-31227 I…
IZM 系列框架断路器
附件

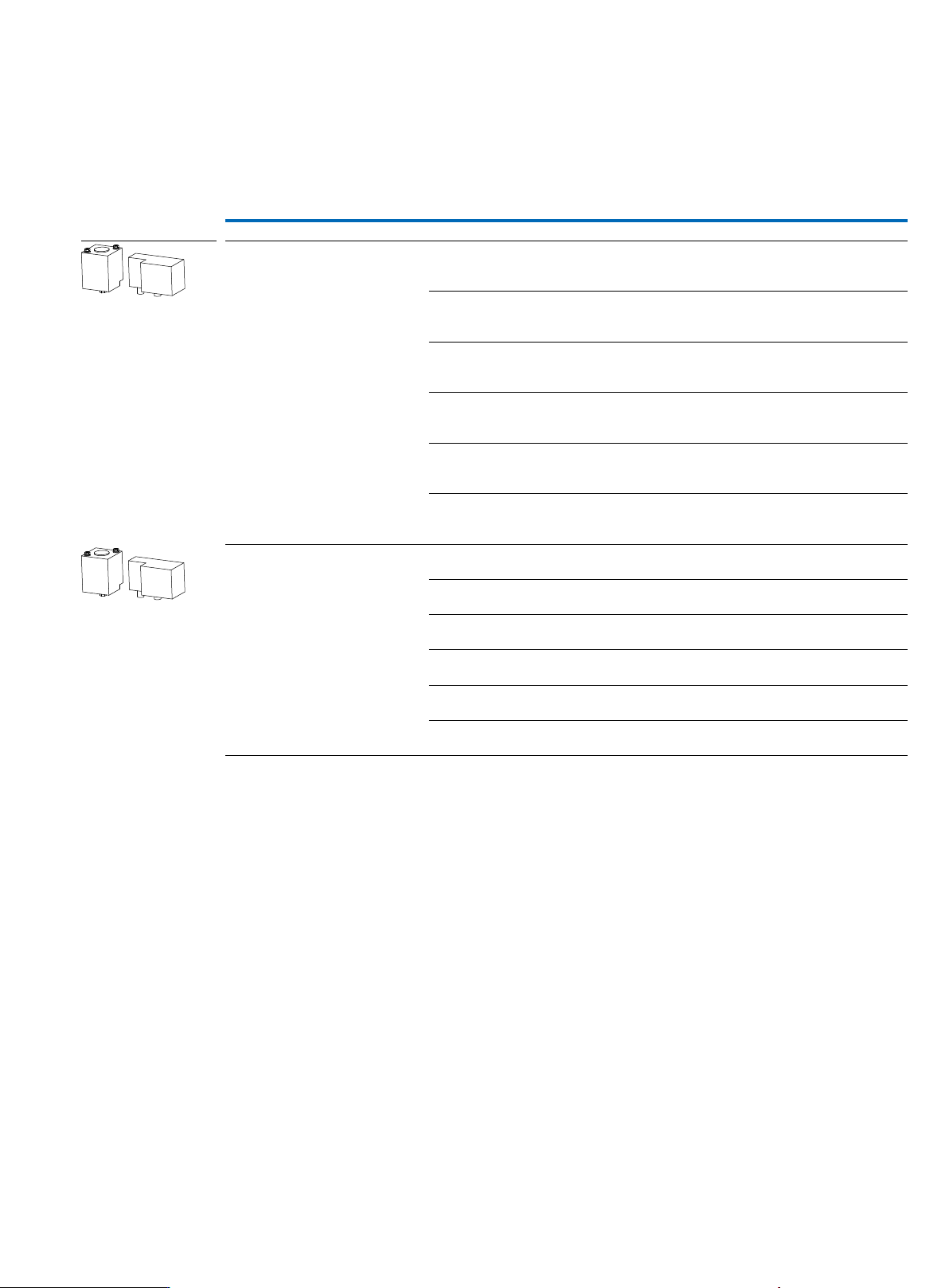

失压线圈
额定控制电压
U
s
(V)
应用框架 延时时间
型号
订货号
型号
订货号
带 + 表示和断路器本体一起订购
失压带延时功能
230VAC IZM65/67 0.3s
IZM6C-NVR-TD03-230AC/220DC
CAM-51071
+IZM6C-NVR-TD03-
230AC/220DC
CAM-31071
0.5s
IZM6C-NVR-TD05-230AC/220DC
CAM-51072
+IZM6C-NVR-TD05-
230AC/220DC
CAM-31072
0.7s
IZM6C-NVR-TD07-230AC/220DC
CAM-51073
+IZM6C-NVR-TD07-
230AC/220DC
CAM-31073
1s
IZM6C-NVR-TD1-230AC/220DC
CAM-51074
+IZM6C-NVR-TD1-
230AC/220DC
CAM-31074
3s
IZM6C-NVR-TD3-230AC/220DC
CAM-51075
+IZM6C-NVR-TD3-
230AC/220DC
CAM-31075
5s
IZM6C-NVR-TD5-230AC/220DC
CAM-51076
+IZM6C-NVR-TD5-
230AC/220DC
CAM-31076
400VAC IZM65/67 0.3s
IZM6C-NVR-TD03-400AC
CAM-51077
+IZM6C-NVR-TD03-400AC
CAM-31077
0.5s
IZM6C-NVR-TD05-400AC
CAM-51078
+IZM6C-NVR-TD05-400AC
CAM-31078
0.7s
IZM6C-NVR-TD07-400AC
CAM-51079
+IZM6C-NVR-TD07-400AC
CAM-31079
1s
IZM6C-NVR-TD1-400AC
CAM-51080
+IZM6C-NVR-TD1-400AC
CAM-31080
3s
IZM6C-NVR-TD3-400AC
CAM-51081
+IZM6C-NVR-TD3-400AC
CAM-31081
5s
IZM6C-NVR-TD5-400AC
CAM-51082
+IZM6C-NVR-TD5-400AC
CAM-31082
53
IZM 系列框架断路器
附件

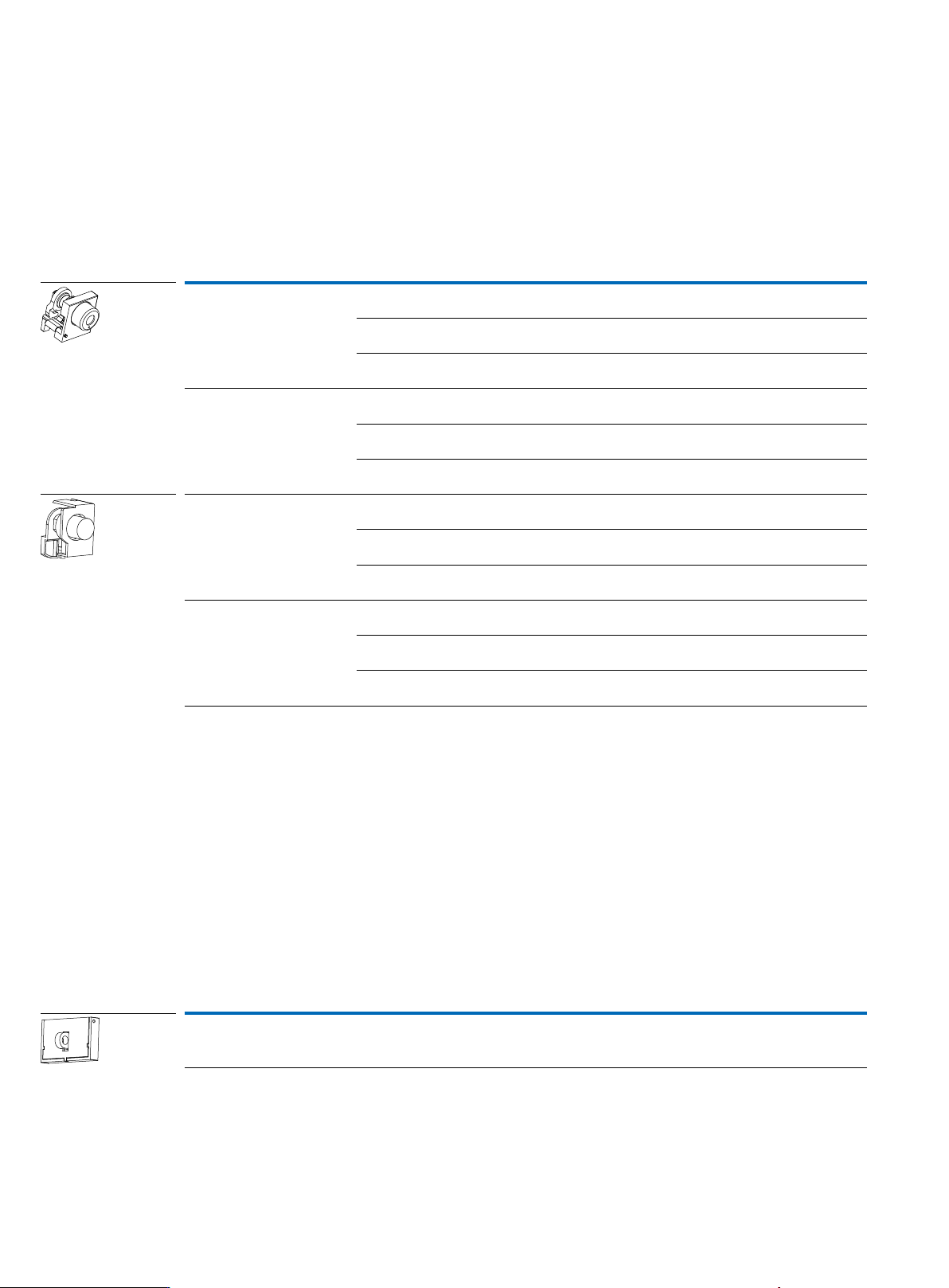

分闸位置锁
分闸位置锁可将断路器的断开按扭锁定在按下位置上。
一锁一钥匙：一台断路器配一把锁和一把钥匙，锁住状态下不允许断路器合闸。
三锁两钥匙：三台断路器配三把相同的锁和两把钥匙，只允许两台断路器合闸。
锁类型 应用框架
型号
订货号
型号
订货号
带 + 表示和断路器本体一起订购
一锁一钥匙 IZM61
IZM61C-1L1K-A
CAM-51227
+IZM61C-1L1K-A
CAM-31227
IZM61
IZM61C-1L1K-B
CAM-51228
+IZM61C-1L1K-B
CAM-31228
IZM61
IZM61C-1L1K-C
CAM-51229
+IZM61C-1L1K-C
CAM-31229
三锁二钥匙 IZM61
IZM61C-3L2K-A
CAM-51230
+IZM61C-3L2K-A
CAM-31230
IZM61
IZM61C-3L2K-B
CAM-51231
+IZM61C-3L2K-B
CAM-31231
IZM61
IZM61C-3L2K-C
CAM-51232
+IZM61C-3L2K-C
CAM-31232
一锁一钥匙 IZM65/67
IZM6C-1L1K-A
CAM-51099
+IZM6C-1L1K-A
CAM-31099
IZM65/67
IZM6C-1L1K-B
CAM-51100
+IZM6C-1L1K-B
CAM-31100
IZM65/67
IZM6C-1L1K-C
CAM-51101
+IZM6C-1L1K-C
CAM-31101
三锁二钥匙 IZM65/67
IZM6C-3L2K-A
CAM-51102
+IZM6C-3L2K-A
CAM-31102
IZM65/67
IZM6C-3L2K-B
CAM-51103
+IZM6C-3L2K-B
CAM-31103
IZM65/67
IZM6C-3L2K-C
CAM-51104
+IZM6C-3L2K-C
CAM-31104
： 注
推荐工厂安装（免安装费），并在订单中注明安装在哪个型号的本体上。伊顿现场安装服务需额外收费，请在订购前
向伊顿的销售专员了解详情。
分合闸按钮盖
只提供锁板，不提供锁具。
应用框架
型号
订货号
型号
订货号
带 + 表示和断路器本体一起订购
– IZM65/67
IZM6C-PLPC
CAM-51098
+IZM6C-PLPC
CAM-31098
： 注
推荐工厂安装（免安装费），并在订单中注明安装在哪个型号的本体上。伊顿现场安装服务需额外收费，请在订购前
向伊顿的销售专员了解详情。
54
IZM 系列框架断路器
附件

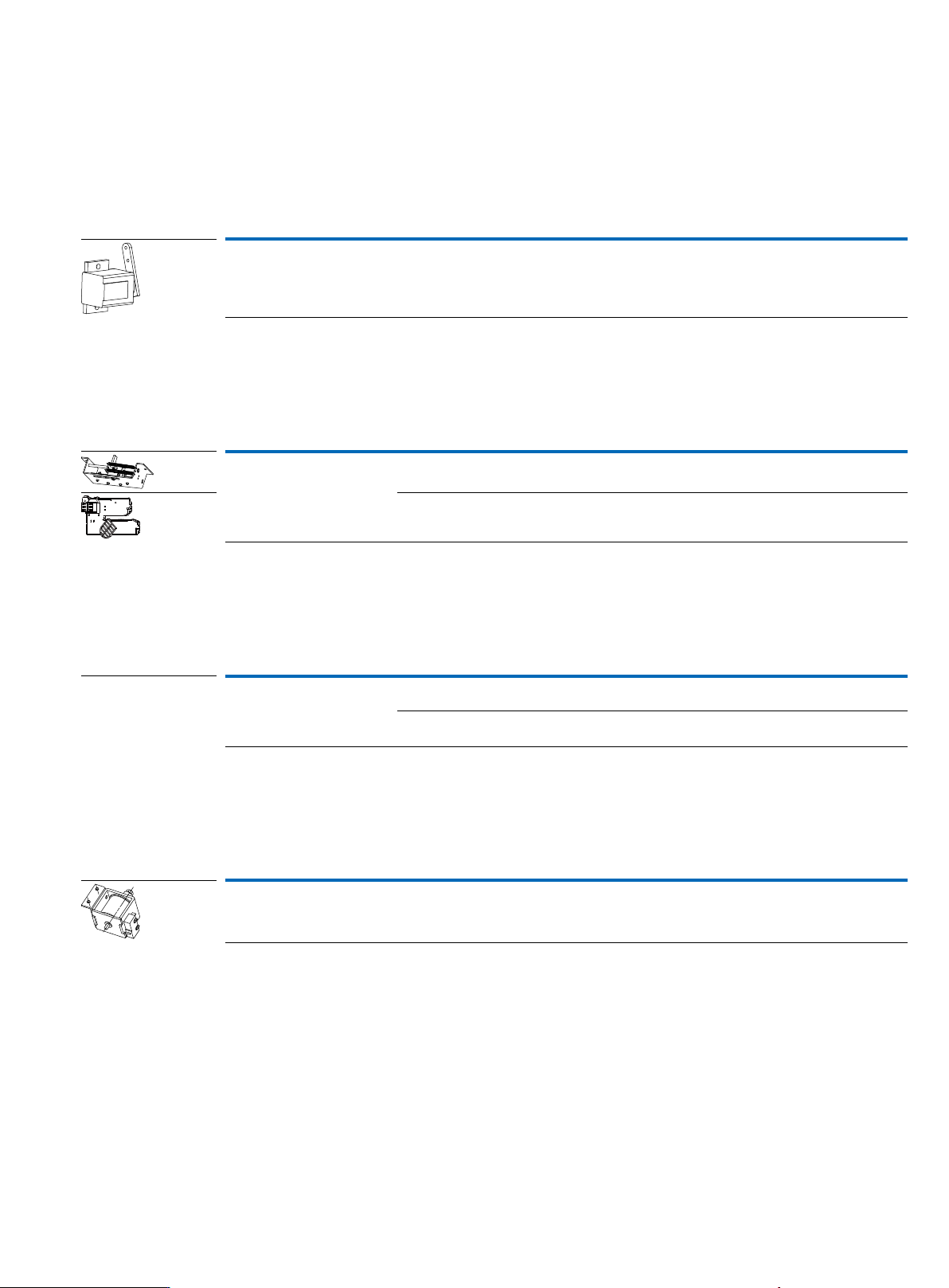

操作计数器
不能与欠（失）压线圈同时安装。
应用框架
型号
订货号
型号
订货号
带 + 表示和断路器本体一起订购
– IZM65/67
IZM6C-OC
CAM-51125
+IZM6C-OC
CAM-31125
位置指示
提供三组触点用来指示断路器目前的位置状态（连接、试验、分离）。当断路器处于某一位置，相应的触点会被接通。
应用框架
型号
订货号
型号
订货号
带 + 表示和断路器本体一起订购
抽屉式断路器位置触点 IZM61
IZM61C-CS
CAM-51226
+IZM61C-CS
CAM-31226
IZM65/67
IZM6C-CS
CAM-51097
+IZM6C-CS
CAM-31097
第二脱扣信号辅助触点 (OTS)
不能与远程复位同时安装。
应用框架
型号
订货号
带 + 表示和断路器本体一起订购
– IZM61
+IZM61C-OTS
CAM-31214
IZM65/67
+IZM6C-OTS
CAM-31084
远程复位
不能与第二脱扣信号辅助触点同时安装。
应用框架
型号
订货号
带 + 表示和断路器本体一起订购
– IZM65/67
+IZM6C-RR230AC
CAM-31085
