IZM 系列框架断路器 脱扣特性 PT10 - 接地保护 I²T 延时曲线 注： 1. 接地保护的动作值设定为 I n 的 0.2 倍到 1 倍。 2. 在 0.625 倍 I n 的地方为拐点转为定时限。 3. 接地保护的反时限 I²t 时间设定从 0.1 秒至 0.5 秒。 4. 接地保护动作值设定是 I n 的倍数。 5. 断路器的额定分断能力决定了曲线的末端。 6. 曲线适用于 -20 ° C 到 +50 ° C 的环境中。当温…

100%1 / 94

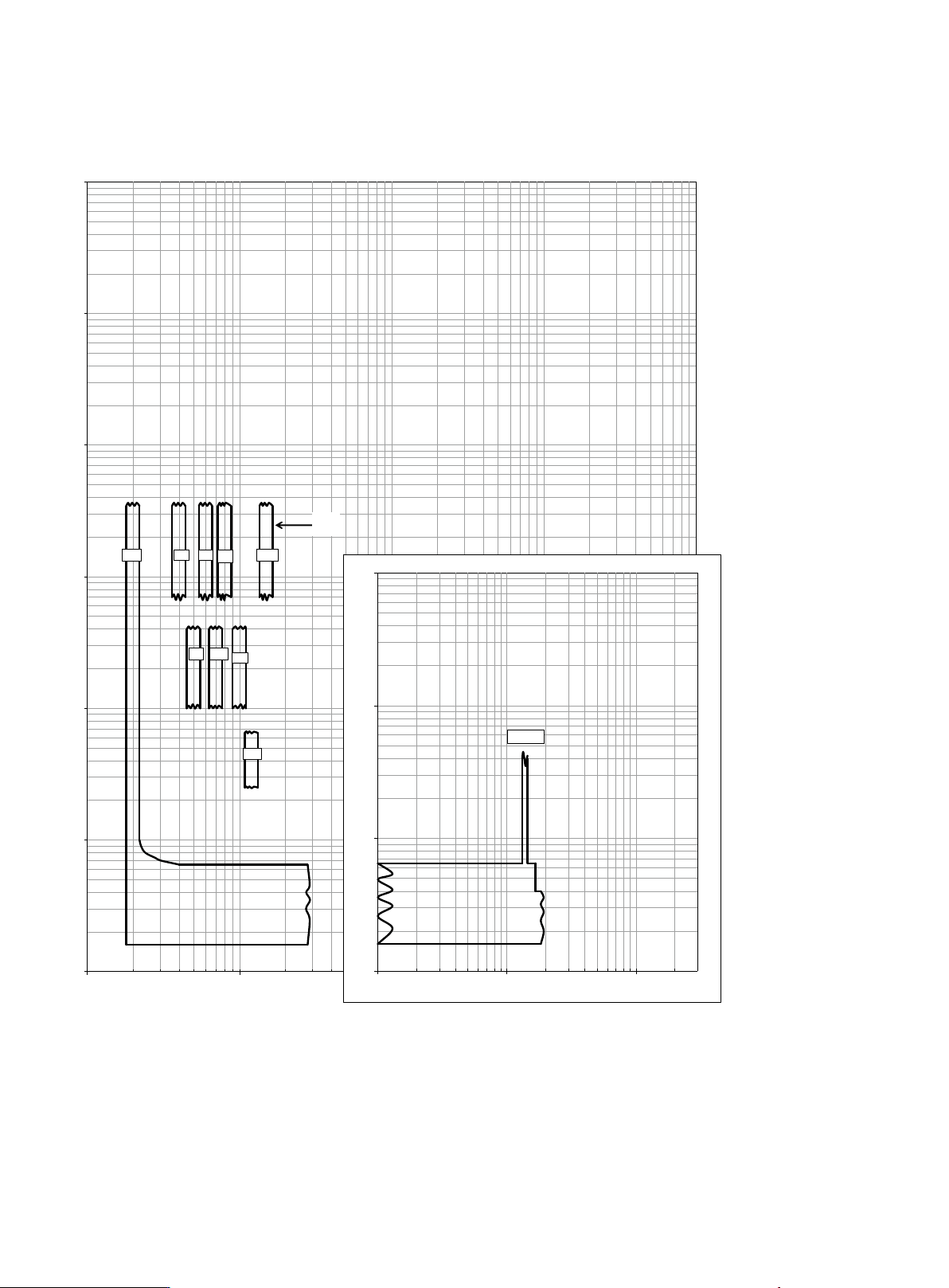

IZM 系列框架断路器
脱扣特性
PT10 - 接地定时限保护曲线
注：
1. 接地保护的动作值设定为I
n
的0.2倍到1倍。
2. 接地保护的定时限时间设定从0.1秒至0.5秒。
3. 接地保护动作值设定是I
n
的倍数。
4. 断路器的额定分断能力决定了曲线的末端。
5. 曲线适用于-20°C到+50°C的环境中。当温度超过85°C，会引起超温脱扣。
6. 曲线适用于50Hz或60Hz应用。
7. 曲线使用于所有IZM61/65/67的断路器，包括所有框架尺寸，额定值和结构。
8. 总的分断时间包括脱扣器响应时间，断路器打开时间和电流分断时间。
0.01
0.1
1
10
100
1000
0.2
0.2
0.4
0.6
0.8
0.1
0.3
0.5
0.4
1.0
时间（秒）
额定电流倍数 (I/I
n
)
62
IZM 系列框架断路器
脱扣特性
PT10 - 接地保护 I²T 延时曲线
注：
1. 接地保护的动作值设定为I
n
的0.2倍到1倍。
2. 在0.625倍I
n
的地方为拐点转为定时限。
3. 接地保护的反时限I²t时间设定从0.1秒至0.5秒。
4. 接地保护动作值设定是I
n
的倍数。
5. 断路器的额定分断能力决定了曲线的末端。
6. 曲线适用于-20°C到+50°C的环境中。当温度超过85°C，会引起超温脱扣。
7. 曲线适用于50Hz或60Hz应用。
8. 曲线使用于所有IZM61/65/67的断路器，包括所有框架尺寸，额定值和结构。
9. 总的分断时间包括脱扣器响应时间，断路器打开时间和电流分断时间。
时间（秒）
额定电流倍数 (I/I
n
)
0.01
0.1
1
10
100
1000
10000
0.1 1 10
0.200
0.100
0.300
①
0.6
0.80.4 1.00.2
0.500
0.400
63
IZM 系列框架断路器
脱扣特性
PT10 瞬时保护曲线
注：
1. 可以通过旋钮将瞬时保护关闭。
2. 瞬时保护的动作值是I
n
的倍数。
3. 断路器的额定分断能力决定了曲线的末端。
4. 曲线适用于-20°C到+50°C的环境中。当温度超过85°C，会引起超温脱扣。
5. 曲线适用于50Hz或60Hz应用。
6. 曲线使用于所有IZM61/65/67的断路器，包括所有框架尺寸，额定值和结构。
总的分断时间包括脱扣器响应时间，断路器打开时间和电流分断时间。
7. IZM61断路器的高瞬保护为固定的138kA峰值电流。
8. 即使瞬时保护被关闭了，高瞬保护也会正常工作。
9. 高瞬保护动作之后，PT脱扣器的瞬动LED会亮起。
10. 图示的高瞬分断时间为保守值，考虑了脱扣器的最大反应时间，断路器打开和电流分断都处于最坏的情况下，比如：最大的额定电流， 单极分
断和最小的功率因数。 基于不同的系统和设定，分断时间有可能更快。
0.01
0.1
1
10
100
1000
10000
1 10 100 1000 10000
2
①
15
8
7
10
6
5
4
12
0.01
0.1
1
10
10000 100000 1000000
电流安培
大故障电流瞬时曲线
138kA
时间（秒）
时间（秒）
额定电流倍数(I/I
n
)
