IZM 系列框架断路器 脱扣特性 PT25 - I 0.5 t 长延时保护和定时限短延时保护曲线 注： 1. 短延时动作值设定为 I r 的 1.5 倍到 10 倍。 2. 长延时时间设定值为 0.5 秒到 24 秒，精度为 +0/-30% 。 3. 如果长延时的热记忆功能开启了，脱扣时间可能比图示的更短。 4. 曲线适用于 -20 ° C 到 +50 ° C 的环境中。当温度超过 85 ° C ，会引起超温脱扣。 5. 曲线适用于 5…

100%1 / 94

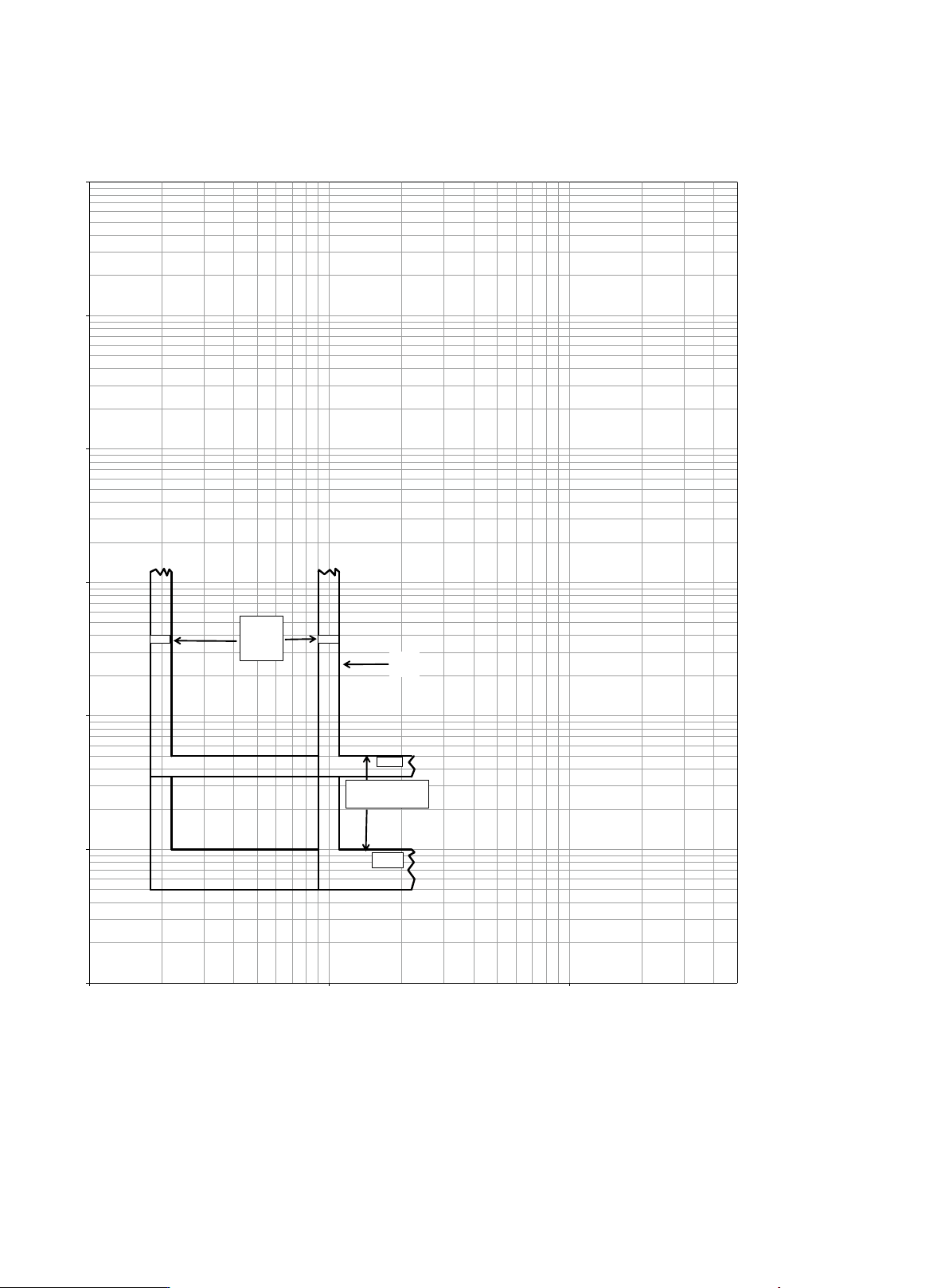

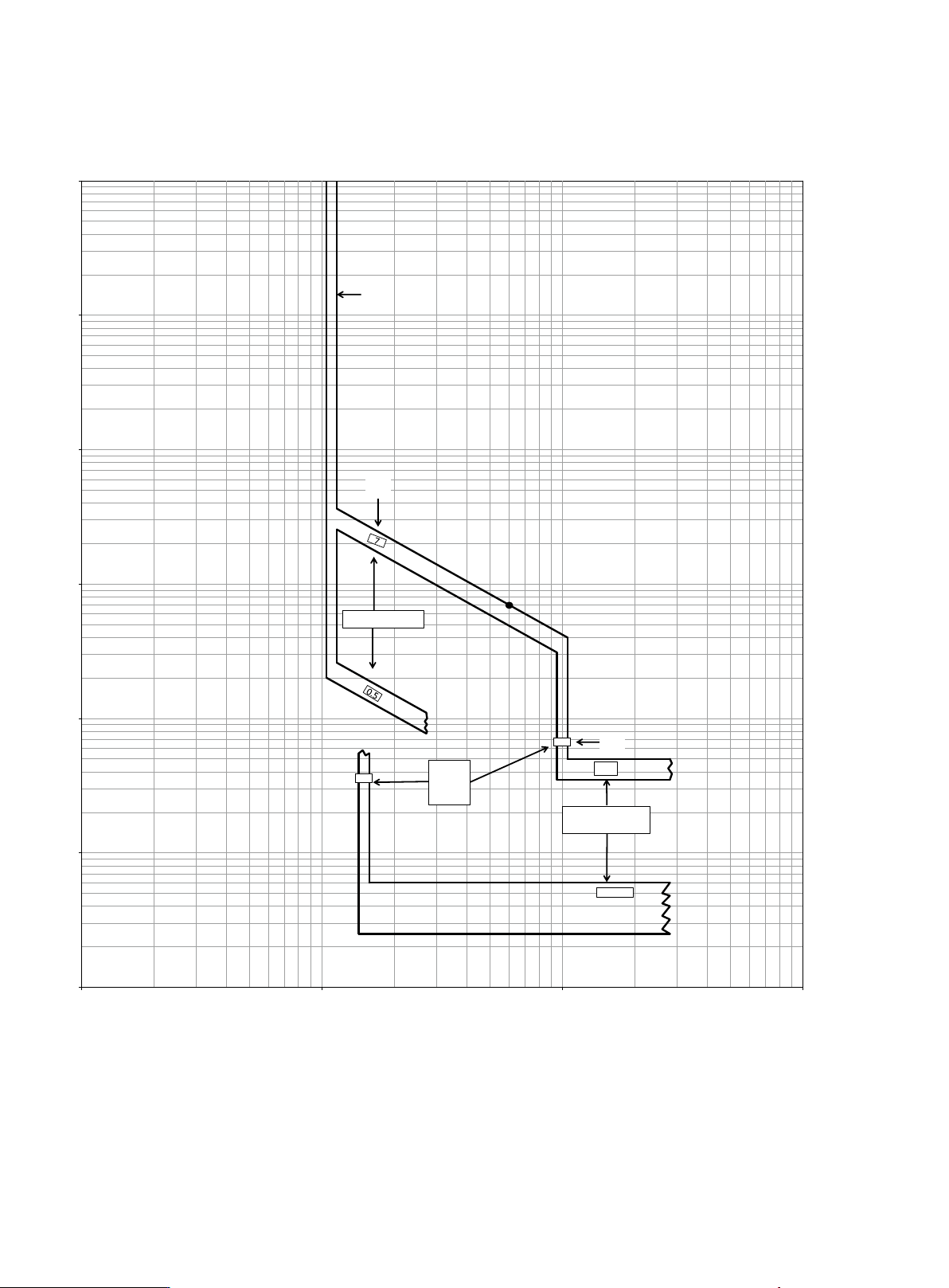

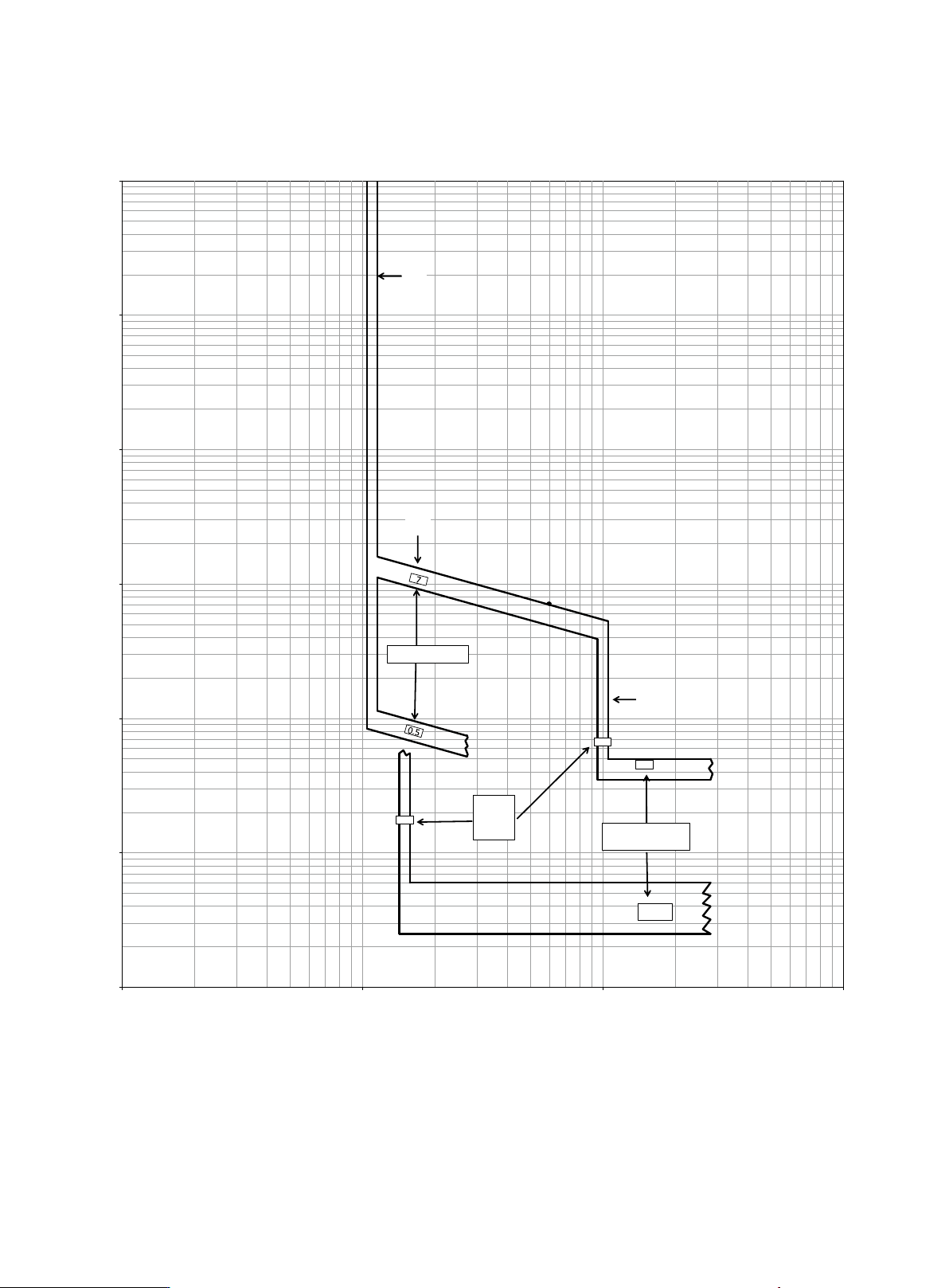

IZM 系列框架断路器
脱扣特性
PT20/25 - I
1
t 长延时保护和定时限短延时保护曲线
注：
1. 短延时动作值设定为I
r
的1.5倍到10倍。
2. 长延时时间设定值为0.5秒到24秒，精度为+0/-30%。
3. 如果长延时的热记忆功能开启了，脱扣时间可能比图示的更短。
4. 曲线适用于-20°C到+50°C的环境中。当温度超过85°C，会引起超温脱扣。
5. 曲线适用于50Hz或60Hz应用。
6. 曲线使用于所有IZM61/65/67的断路器，包括所有框架尺寸，额定值和结构。
7. 总的分断时间包括脱扣器响应时间，断路器打开时间和电流分断时间。
长延时整定值倍数 (I/I
r
)
时间（秒）
0.01
0.1
1
10
100
1000
10000
0.1 1 10 100
0.5
10
1.5
①
②
④
0.05
I
sd
设定范围
t
sd
设定范围
t
r
设定范围
68
IZM 系列框架断路器
脱扣特性
PT25 - I
0.5
t 长延时保护和定时限短延时保护曲线
注：
1. 短延时动作值设定为I
r
的1.5倍到10倍。
2. 长延时时间设定值为0.5秒到24秒，精度为+0/-30%。
3. 如果长延时的热记忆功能开启了，脱扣时间可能比图示的更短。
4. 曲线适用于-20°C到+50°C的环境中。当温度超过85°C，会引起超温脱扣。
5. 曲线适用于50Hz或60Hz应用。
6. 曲线使用于所有IZM61/65/67的断路器，包括所有框架尺寸，额定值和结构。
7. 总的分断时间包括脱扣器响应时间，断路器打开时间和电流分断时间。
长延时整定值倍数 (I/I
r
)
时间（秒）
0.01
0.1
1
10
100
1000
10000
0.1 1 10 100
0.5
10
1.5
①
②
④
0.05
I
sd
设定范围
t
sd
设定范围
t
r
设定范围
69
IZM 系列框架断路器
脱扣特性
PT20/25 - 接地定时限保护曲线
注：
1. 接地保护的动作值设定为I
n
的0.2倍到1倍。
2. 接地保护的定时限时间设定从0.1秒至0.5秒。
3. 接地保护动作值设定是I
n
的倍数。
4. 断路器的额定分断能力决定了曲线的末端。
5. 曲线适用于-20°C到+50°C的环境中。当温度超过85°C，会引起超温脱扣。
6. 曲线适用于50Hz或60Hz应用。
7. 曲线使用于所有IZM61/65/67的断路器，包括所有框架尺寸，额定值和结构。
8. 总的分断时间包括脱扣器响应时间，断路器打开时间和电流分断时间。
时间（秒）
0.01
0.1
1
10
100
1000
10000
0.1 1 10
0.1
①
0.5
I
g
设定范围
t
g
设定范围
1.00.2
额定电流倍数 (I/I
n
)
