IZM 系列框架断路器 附件 储能电机功耗表 额定控制电压 U s (V) AC24/DC24 AC48/DC48 AC110/DC110 AC230/DC220 AC400 选型代码 M5 M4 M3 M1 M2 动作电压 (0.85~1.1) U s (0.85~1.1) U s (0.85~1.1) U s (0.85~1.1) U s (0.85~1.1) U s 功耗 IZM61 80W 80W 80W 80VA 80VA I…
IZM 系列框架断路器
订货规范
手动配置说明：
抽屉式断路器本体，抽屉座，辅助触点 (4CO)，门框，接线端子， 安全挡板，灭弧罩盖，手柄。
隔离开关手动配置，抽屉式
3P 4P
壳架 额定电流 I
n
(A) 分断能力 I
cw
(1s) 型号 订货号 型号 订货号
IZM61 200 66
IZM61N3C-02WHM
CAM-96108
IZM61N4C-02WHM
CAM-96115
400 66
IZM61N3C-04WHM
CAM-96109
IZM61N4C-04WHM
CAM-96116
630 66
IZM61N3C-06WHM
CAM-96110
IZM61N4C-06WHM
CAM-96117
800 66
IZM61N3C-08WHM
CAM-96111
IZM61N4C-08WHM
CAM-96118
1000 66
IZM61N3C-10WHM
CAM-96112
IZM61N4C-10WHM
CAM-96119
1250 66
IZM61N3C-12WHM
CAM-96113
IZM61N4C-12WHM
CAM-96120
1600 66
IZM61N3C-16WHM
CAM-96114
IZM61N4C-16WHM
CAM-96121
IZM65 400 66
IZM65N3C-04WHM
CAM-96060
IZM65N4C-04WHM
CAM-96072
630 66
IZM65N3C-06WHM
CAM-96061
IZM65N4C-06WHM
CAM-96073
800 66
IZM65N3C-08WHM
CAM-96062
IZM65N4C-08WHM
CAM-96074
1000 66
IZM65N3C-10WHM
CAM-96063
IZM65N4C-10WHM
CAM-96075
1250 66
IZM65N3C-12WHM
CAM-96064
IZM65N4C-12WHM
CAM-96076
1600 66
IZM65N3C-16WHM
CAM-96065
IZM65N4C-16WHM
CAM-96077
2000 66
IZM65N3C-20WHM
CAM-96066
IZM65N4C-20WHM
CAM-96078
2500 66
IZM65N3C-25WHM
CAM-96067
IZM65N4C-25WHM
CAM-96079
IZM67 2000 66
IZM67N3C-20WHM
CAM-96068
IZM67N4C-20WHM
CAM-96080
2500 66
IZM67N3C-25WHM
CAM-96069
IZM67N4C-25WHM
CAM-96081
3200 66
IZM67N3C-32WHM
CAM-96070
IZM67N4C-32WHM
CAM-96082
4000 66
IZM67N3C-40WHM
CAM-96071
IZM67N4C-40WHM
CAM-96083
手动配置说明：
固定式断路器本体，辅助触点 (4CO)，门框，接线端子，灭弧罩盖，手柄。
隔离开关手动配置，固定式
3P 4P
壳架 额定电流 I
n
(A) 分断能力 I
cw
(1s) 型号 订货号 型号 订货号
IZM61 200 66
IZM61N3C-02FHM
CAM-96122
IZM61N4C-02FHM
CAM-96129
400 66
IZM61N3C-04FHM
CAM-96123
IZM61N4C-04FHM
CAM-96130
630 66
IZM61N3C-06FHM
CAM-96124
IZM61N4C-06FHM
CAM-96131
800 66
IZM61N3C-08FHM
CAM-96125
IZM61N4C-08FHM
CAM-96132
1000 66
IZM61N3C-10FHM
CAM-96126
IZM61N4C-10FHM
CAM-96133
1250 66
IZM61N3C-12FHM
CAM-96127
IZM61N4C-12FHM
CAM-96134
1600 66
IZM61N3C-16FHM
CAM-96128
IZM61N4C-16FHM
CAM-96135
IZM65 400 66
IZM65N3C-04FHM
CAM-96084
IZM65N4C-04FHM
CAM-96096
630 66
IZM65N3C-06FHM
CAM-96085
IZM65N4C-06FHM
CAM-96097
800 66
IZM65N3C-08FHM
CAM-96086
IZM65N4C-08FHM
CAM-96098
1000 66
IZM65N3C-10FHM
CAM-96087
IZM65N4C-10FHM
CAM-96099
1250 66
IZM65N3C-12FHM
CAM-96088
IZM65N4C-12FHM
CAM-96100
1600 66
IZM65N3C-16FHM
CAM-96089
IZM65N4C-16FHM
CAM-96101
2000 66
IZM65N3C-20FHM
CAM-96090
IZM65N4C-20FHM
CAM-96102
2500 66
IZM65N3C-25FHM
CAM-96091
IZM65N4C-25FHM
CAM-96103
IZM67 2000 66
IZM67N3C-20FHM
CAM-96092
IZM67N4C-20FHM
CAM-96104
2500 66
IZM67N3C-25FHM
CAM-96093
IZM67N4C-25FHM
CAM-96105
3200 66
IZM67N3C-32FHM
CAM-96094
IZM67N4C-32FHM
CAM-96106
4000 66
IZM67N3C-40FHM
CAM-96095
IZM67N4C-40FHM
CAM-96107
43

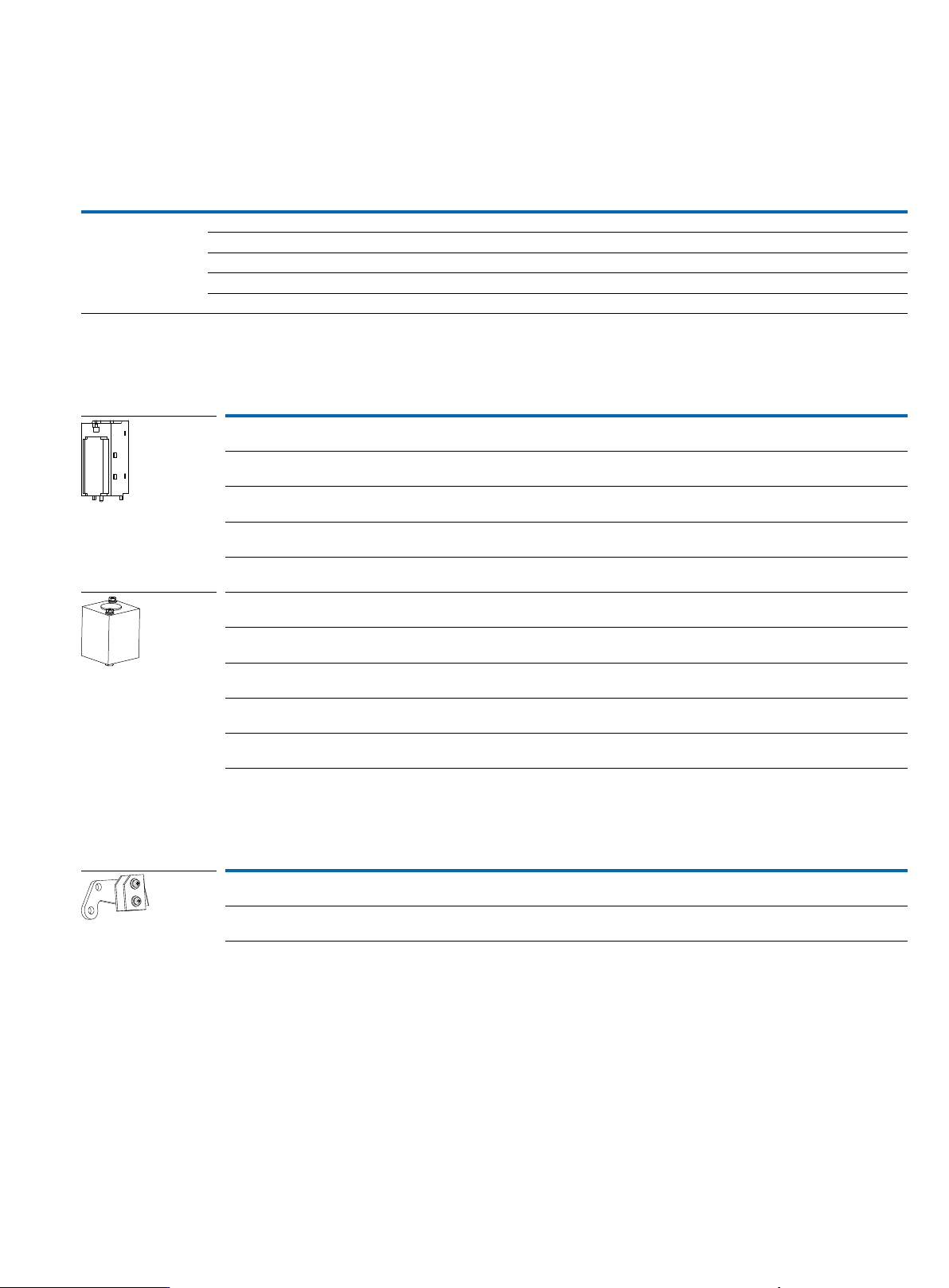

IZM 系列框架断路器
附件
储能电机功耗表
额定控制电压 U
s
(V) AC24/DC24 AC48/DC48 AC110/DC110 AC230/DC220 AC400
选型代码 M5 M4 M3 M1 M2
动作电压 (0.85~1.1) U
s
(0.85~1.1) U
s
(0.85~1.1) U
s
(0.85~1.1) U
s
(0.85~1.1) U
s
功耗 IZM61 80W 80W 80W 80VA 80VA
IZM65/67 150W 150W 150W 150VA 150VA
储能时间 (S) 5s 5s 5s 5s 5s
储能电机
断路器具有电动机储能及自动再储能功能（断路器亦可手动储能）
额定控制电压 U
s
(V) 应用框架
型号
订货号
型号
订货号
带 + 表示和断路器本体一起订购
AC24/DC24 IZM61
IZM61C-M-24AC/DC
CAM-51139
+IZM61C-M-24AC/DC
CAM-31139
AC48/DC48 IZM61
IZM61C-M-48AC/DC
CAM-51140
+IZM61C-M-48AC/DC
CAM-31140
AC110/DC110 IZM61
IZM61C-M-110AC/DC
CAM-51141
+IZM61C-M-110AC/DC
CAM-31141
AC230/DC220 IZM61
IZM61C-M-230AC/220DC
CAM-51142
+IZM61C-M-230AC/220DC
CAM-31142
AC400 IZM61
IZM61C-M-400AC
CAM-51143
+IZM61C-M-400AC
CAM-31143
AC24/DC24 IZM65/67
IZM6C-M-24AC/DC
CAM-51001
+IZM6C-M-24AC/DC
CAM-31001
AC48/DC48 IZM65/67
IZM6C-M-48AC/DC
CAM-51002
+IZM6C-M-48AC/DC
CAM-31002
AC110/DC110 IZM65/67
IZM6C-M-110AC/DC
CAM-51003
+IZM6C-M-110AC/DC
CAM-31003
AC230/DC220 IZM65/67
IZM6C-M-230AC/220DC
CAM-51004
+IZM6C-M-230AC/220DC
CAM-31004
AC400 IZM65/67
IZM6C-M-400AC
CAM-51005
+IZM6C-M-400AC
CAM-31005
附件
附件
44
IZM 系列框架断路器
附件
合闸线圈功耗表
绝缘电压 (U
i
) 额定控制电压 U
s
(V) 动作电压
吸合瞬间电流 吸合瞬时功率
IZM61 IZM65/67 IZM61 IZM65/67
400V AC24/DC24 (0.85~1.1) U
s
2.5A 11A 60W20 264W
AC48/DC48 (0.85~1.1) U
s
4A 7.5A 190W 360W
AC110/DC110 (0.85~1.1) U
s
2.5A 5.2A 270W 550VA
AC230/DC220 (0.85~1.1) U
s
2.2A 2.5A 500W 550W
AC400 (0.85~1.1) U
s
1.5A 2.1A 600W 780W
合闸线圈
额定控制电压 U
s
(V) 应用框架
型号
订货号
型号
订货号
带 + 表示和断路器本体一起订购
AC24/DC24 IZM61
IZM61C-SR-24AC/DC
CAM-51144
+IZM61C-SR-24AC/DC
CAM-31144
AC48/DC48 IZM61
IZM61C-SR-48AC/DC
CAM-51145
+IZM61C-SR-48AC/DC
CAM-31145
AC110/DC110 IZM61
IZM61C-SR-110AC/DC
CAM-51146
+IZM61C-SR-110AC/DC
CAM-31146
AC230/DC220 IZM61
IZM61C-SR-230AC/220DC
CAM-51147
+IZM61C-SR-230AC/220DC
CAM-31147
AC400 IZM61
IZM61C-SR-400AC
CAM-51148
+IZM61C-SR-400AC
CAM-31148
AC24/DC24 IZM65/67
IZM6C-SR-24AC/DC
CAM-51006
+IZM6C-SR-24AC/DC
CAM-31006
AC48/DC48 IZM65/67
IZM6C-SR-48AC/DC
CAM-51007
+IZM6C-SR-48AC/DC
CAM-31007
AC110/DC110 IZM65/67
IZM6C-SR-110AC/DC
CAM-51008
+IZM6C-SR-110AC/DC
CAM-31008
AC230/DC220 IZM65/67
IZM6C-SR-230AC/220DC
CAM-51009
+IZM6C-SR-230AC/220DC
CAM-31009
AC400 IZM65/67
IZM6C-SR-400AC
CAM-51010
+IZM6C-SR-400AC
CAM-31010
准备合闸就绪触点
应用框架
型号
订货号
型号
订货号
带 + 表示和断路器本体一起订购
– IZM61
IZM61C-LCS
CAM-51215
+IZM61C-LCS
CAM-31215
– IZM65/67
IZM6C-LCS
CAM-51086
+IZM6C-LCS
CAM-31086
： 注
推荐工厂安装。
45
