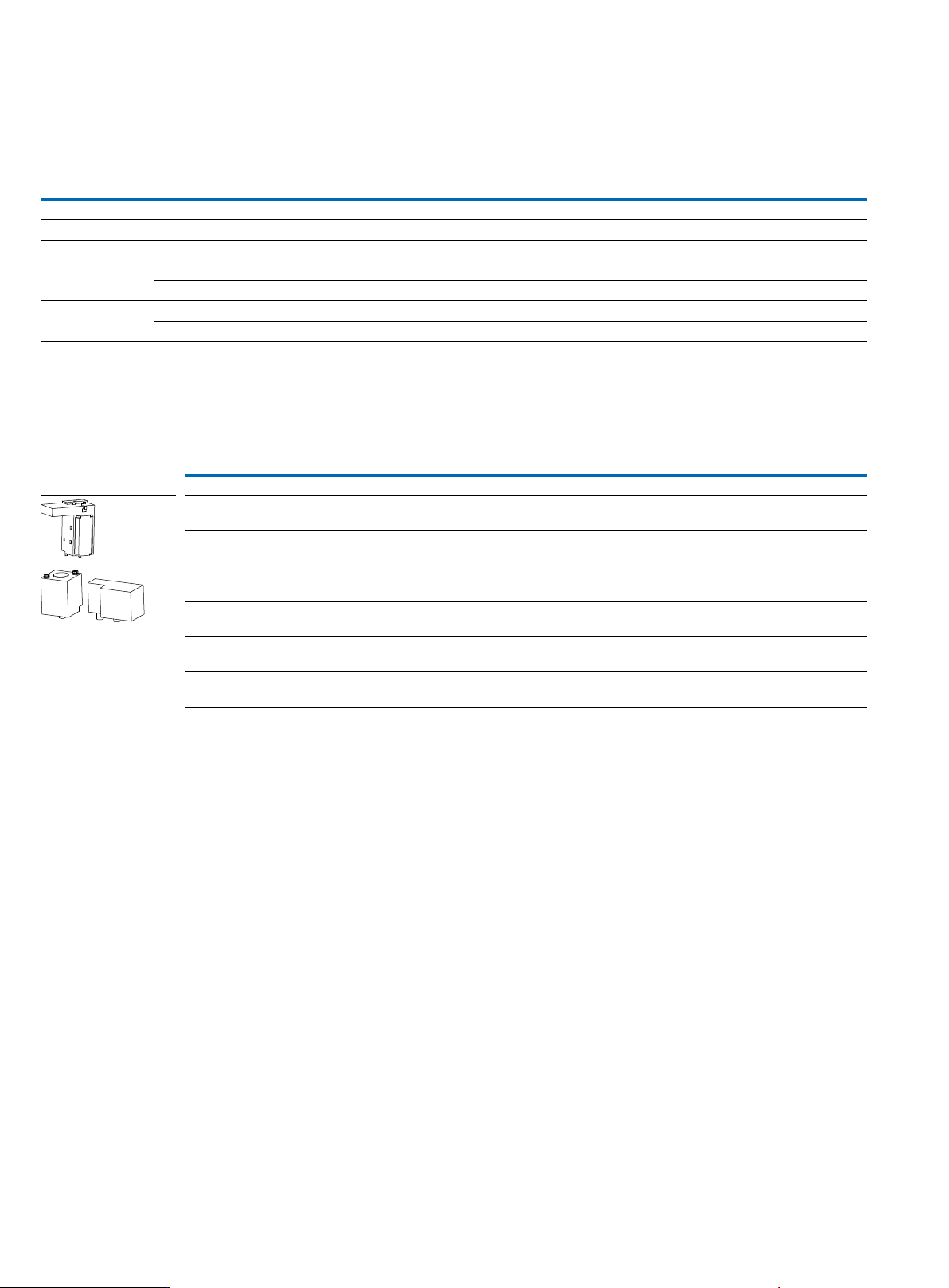

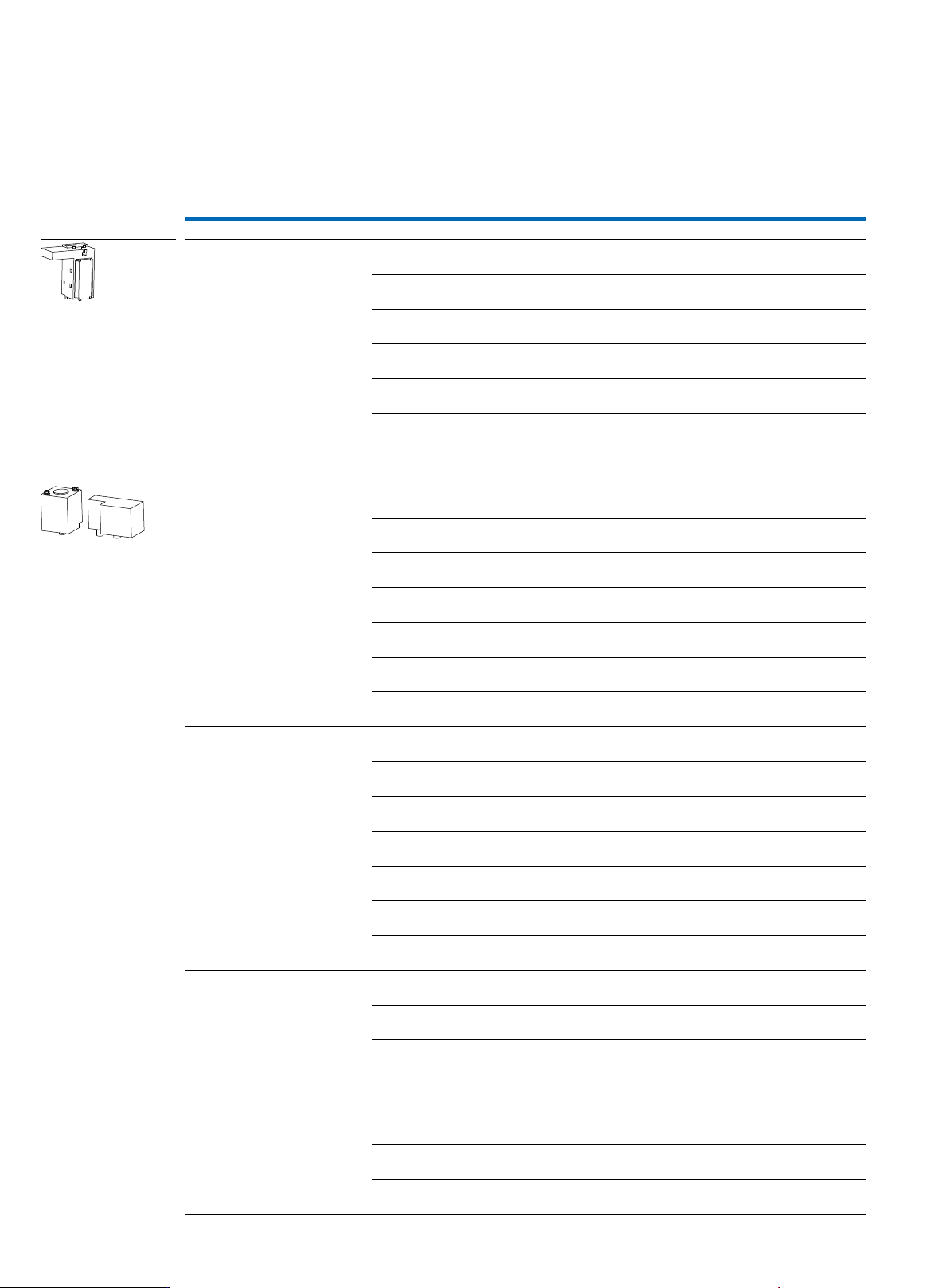

IZM 系列框架断路器
附件
欠压线圈
额定控制电压
U
s
(V)
应用框架 延时时间
型号
订货号
型号
订货号
带 + 表示和断路器本体一起订购
欠压带延时功能
AC400 IZM61 0.3s
IZM61C-UVR-TD03-400AC
CAM-51192
+IZM61C-UVR-TD03-400AC
CAM-31192
0.5s
IZM61C-UVR-TD05-400AC
CAM-51193
+IZM61C-UVR-TD05-400AC
CAM-31193
0.7s
IZM61C-UVR-TD07-400AC
CAM-51194
+IZM61C-UVR-TD07-400AC
CAM-31194
1s
IZM61C-UVR-TD1-400AC
CAM-51195
+IZM61C-UVR-TD1-400AC
CAM-31195
3s
IZM61C-UVR-TD3-400AC
CAM-51196
+IZM61C-UVR-TD3-400AC
CAM-31196
5s
IZM61C-UVR-TD5-400AC
CAM-51197
+IZM61C-UVR-TD5-400AC
CAM-31197
10s
IZM61C-UVR-TD10-400AC
CAM-51198
+IZM61C-UVR-TD10-400AC
CAM-31198
AC24/DC24 IZM65/67 0.3s
IZM6C-UVR-TD03-24AC/DC
CAM-51026
+IZM6C-UVR-TD03-24AC/DC
CAM-31026
0.5s
IZM6C-UVR-TD05-24AC/DC
CAM-51027
+IZM6C-UVR-TD05-24AC/DC
CAM-31027
0.7s
IZM6C-UVR-TD07-24AC/DC
CAM-51028
+IZM6C-UVR-TD07-24AC/DC
CAM-31028
1s
IZM6C-UVR-TD1-24AC/DC
CAM-51029
+IZM6C-UVR-TD1-24AC/DC
CAM-31029
3s
IZM6C-UVR-TD3-24AC/DC
CAM-51030
+IZM6C-UVR-TD3-24AC/DC
CAM-31030
5s
IZM6C-UVR-TD5-24AC/DC
CAM-51031
+IZM6C-UVR-TD5-24AC/DC
CAM-31031
10s
IZM6C-UVR-TD10-24AC/DC
CAM-51032
+IZM6C-UVR-TD10-24AC/DC
CAM-31032
AC48/DC48 IZM65/67 0.3s
IZM6C-UVR-TD03-48AC/DC
CAM-51033
+IZM6C-UVR-TD03-48AC/DC
CAM-31033
0.5s
IZM6C-UVR-TD05-48AC/DC
CAM-51034
+IZM6C-UVR-TD05-48AC/DC
CAM-31034
0.7s
IZM6C-UVR-TD07-48AC/DC
CAM-51035
+IZM6C-UVR-TD07-48AC/DC
CAM-31035
1s
IZM6C-UVR-TD1-48AC/DC
CAM-51036
+IZM6C-UVR-TD1-48AC/DC
CAM-31036
3s
IZM6C-UVR-TD3-48AC/DC
CAM-51037
+IZM6C-UVR-TD3-48AC/DC
CAM-31037
5s
IZM6C-UVR-TD5-48AC/DC
CAM-51038
+IZM6C-UVR-TD5-48AC/DC
CAM-31038
10s
IZM6C-UVR-TD10-48AC/DC
CAM-51039
+IZM6C-UVR-TD10-48AC/DC
CAM-31039
AC110/DC110 IZM65/67 0.3s
IZM6C-UVR-TD03-110AC/DC
CAM-51040
+IZM6C-UVR-TD03-110AC/DC
CAM-31040
0.5s
IZM6C-UVR-TD05-110AC/DC
CAM-51041
+IZM6C-UVR-TD05-110AC/DC
CAM-31041
0.7s
IZM6C-UVR-TD07-110AC/DC
CAM-51042
+IZM6C-UVR-TD07-110AC/DC
CAM-31042
1s
IZM6C-UVR-TD1-110AC/DC
CAM-51043
+IZM6C-UVR-TD1-110AC/DC
CAM-31043
3s
IZM6C-UVR-TD3-110AC/DC
CAM-51044
+IZM6C-UVR-TD3-110AC/DC
CAM-31044
5s
IZM6C-UVR-TD5-110AC/DC
CAM-51045
+IZM6C-UVR-TD5-110AC/DC
CAM-31045
10s
IZM6C-UVR-TD10-110AC/DC
CAM-51046
+IZM6C-UVR-TD10-110AC/DC
CAM-31046
50
IZM 系列框架断路器
附件
欠压线圈
额定控制电压
U
s
(V)
应用框架 延时时间
型号
订货号
型号
订货号
带 + 表示和断路器本体一起订购
欠压带延时功能
AC230/DC220 IZM65/67 0.3s
IZM6C-UVR-TD03-230AC/220DC
CAM-51047
+IZM6C-UVR-TD03-230AC/220DC
CAM-31047
0.5s
IZM6C-UVR-TD05-230AC/220DC
CAM-51048
+IZM6C-UVR-TD05-230AC/220DC
CAM-31048
0.7s
IZM6C-UVR-TD07-230AC/220DC
CAM-51049
+IZM6C-UVR-TD07-230AC/220DC
CAM-31049
1s
IZM6C-UVR-TD1-230AC/220DC
CAM-51050
+IZM6C-UVR-TD1-230AC/220DC
CAM-31050
3s
IZM6C-UVR-TD3-230AC/220DC
CAM-51051
+IZM6C-UVR-TD3-230AC/220DC
CAM-31051
5s
IZM6C-UVR-TD5-230AC/220DC
CAM-51052
+IZM6C-UVR-TD5-230AC/220DC
CAM-31052
10s
IZM6C-UVR-TD10-230AC/220DC
CAM-51053
+IZM6C-UVR-TD10-230AC/220DC
CAM-31053
AC400 IZM65/67 0.3s
IZM6C-UVR-TD03-400AC
CAM-51054
+IZM6C-UVR-TD03-400AC
CAM-31054
0.5s
IZM6C-UVR-TD05-400AC
CAM-51055
+IZM6C-UVR-TD05-400AC
CAM-31055
0.7s
IZM6C-UVR-TD07-400AC
CAM-51056
+IZM6C-UVR-TD07-400AC
CAM-31056
1s
IZM6C-UVR-TD1-400AC
CAM-51057
+IZM6C-UVR-TD1-400AC
CAM-31057
3s
IZM6C-UVR-TD3-400AC
CAM-51058
+IZM6C-UVR-TD3-400AC
CAM-31058
5s
IZM6C-UVR-TD5-400AC
CAM-51059
+IZM6C-UVR-TD5-400AC
CAM-31059
10s
IZM6C-UVR-TD10-400AC
CAM-51060
+IZM6C-UVR-TD10-400AC
CAM-31060
51
IZM 系列框架断路器
附件
失压线圈功耗表
额定工作电压 U
e
(V) AC24/DC24 AC110/DC110 AC230/DC220 AC400
动作电压 (V) (0.1-0.35) U
e
可靠合闸电压 (V) (0.85-1.1) U
e
可靠不能合闸电压 (V) ≤ 0.35 U
e
吸合功耗 IZM61 / / 200W 220W
IZM65/67 140W 117W 81W 200W
保持功耗 IZM61 / / 3.5W 3.3W
IZM65/67 2.9W 2.5W 2.5W 2W
失压线圈
欠（失）压线圈与计数器或第二分励线圈不能同时安装。
额定控制电压 U
s
(V) 应用框架
型号
订货号
型号
订货号
带 + 表示和断路器本体一起订购
失压瞬时
AC230/DC220 IZM61
IZM61C-NVR-230AC/220DC
CAM-51199
+IZM61C-NVR-230AC/220DC
CAM-31199
AC400 IZM61
IZM61C-NVR-400AC
CAM-51200
+IZM61C-NVR-400AC
CAM-31200
AC24/DC24 IZM65/67
IZM6C-NVR-24AC/DC
CAM-51061
+IZM6C-NVR-24AC/DC
CAM-31061
AC110/DC110 IZM65/67
IZM6C-NVR-110AC/DC
CAM-51062
+IZM6C-NVR-110AC/DC
CAM-31062
AC230/DC220 IZM65/67
IZM6C-NVR-230AC/220DC
CAM-51063
+IZM6C-NVR-230AC/220DC
CAM-31063
AC400 IZM65/67
IZM6C-NVR-400AC
CAM-51064
+IZM6C-NVR-400AC
CAM-31064
