IZM 系列框架断路器
附件
机械联锁
主机械联锁允许相同或不同尺寸的框架 61、65、67 之间的联锁。
一个物料号对应一台断路器机械联锁装置。
不能与外挂辅助触点同时安装。
应用框架
型号
订货号
2 路联锁系统需要配置 2 套安
装套件和 1 套缆绳
31 型联锁系统需要配置 3 套
安装套件和 2 套缆绳
32 型联锁系统需要配置 3 套
安装套件和 3 套缆绳
固定式断路器的机械联锁
两台断路器联锁：一台正常供电 (A)，一台应急供电
(B)。
IZM61...F
IZM61C-MIL2C-F-2
CAM-51239
IZM65,67...F
IZM6C-MIL2C-F-2
CAM-51111
31 型，3 台断路器之间的联锁：二台正常供电 (A 和 C),
一台应急供电 (B), 如果 B 断开，断路器 A 和 C 能闭合。
B 只能在 A 和 C 断开时闭合。
IZM61...F
IZM61C-MIL31C-F-2
CAM-51240
IZM65,67...F
IZM6C-MIL31C-F-2
CAM-51112
32 型，3 台断路器之间的联锁：二台正常供电 (A 和 C),
一台母联断路器 ( B)，三台中一台或二台断路器能在同
一时间闭合。
IZM61...F
IZM61C-MIL32C-F-2
CAM-51241
IZM65,67...F
IZM6C-MIL32C-F-2
CAM-51113
2 路联锁系统需要配置 2 套安
装套件和 1 套缆绳
31 型联锁系统需要配置 3 套
安装套件和 2 套缆绳
32 型联锁系统需要配置 3 套
安装套件和 3 套缆绳
抽屉式断路器的机械联锁
两台断路器联锁：一台正常供电 (A)，一台应急供电
(B)。
IZM61...W
IZM61C-MIL2C-W-2
CAM-51242
IZM65,67...W
IZM6C-MIL2C-W-2
CAM-51114
31 型，3 台断路器之间的联锁：二台正常供电 (A 和 C),
一台应急供电 (B)，如果 B 断开，断路器 A 和 C 能闭合
B 只能在 A 和 C 断开时闭合。
IZM61...W
IZM61C-MIL31C-W-2
CAM-51243
IZM65,67...W
IZM6C-MIL31C-W-2
CAM-51115
32 型，3 台断路器之间的联锁：二台正常供电 (A 和 C),
一台母联断路器 ( B)，三台中一台或二台断路器能在同
一时间闭合。
IZM61...W
IZM61C-MIL32C-W-2
CAM-51244
IZM65,67...W
IZM6C-MIL32C-W-2
CAM-51116
机械联锁的缆绳
机械联锁的类型决定具体的缆绳长度，一套缆绳装置包含两根缆绳。
长度 2000mm IZM61,65,67...F
IZM61,65,67...W
IZM6C-MIL-CAB2000
CAM-51117
长度 3000mm IZM61,65,67...F
IZM61,65,67...W
IZM6C-MIL-CAB3000
CAM-51118
2 路联锁逻辑 31 型联锁逻辑 32 型联锁逻辑
A B A B C A B C
0 0 0 0 0 0 0 0
1 0 1 0 0 1 0 0
0 1 1 0 1 0 1 0
0 0 1 0 0 1
0 1 0 1 1 0
0 1 1
1 0 1
57
IZM 系列框架断路器
附件

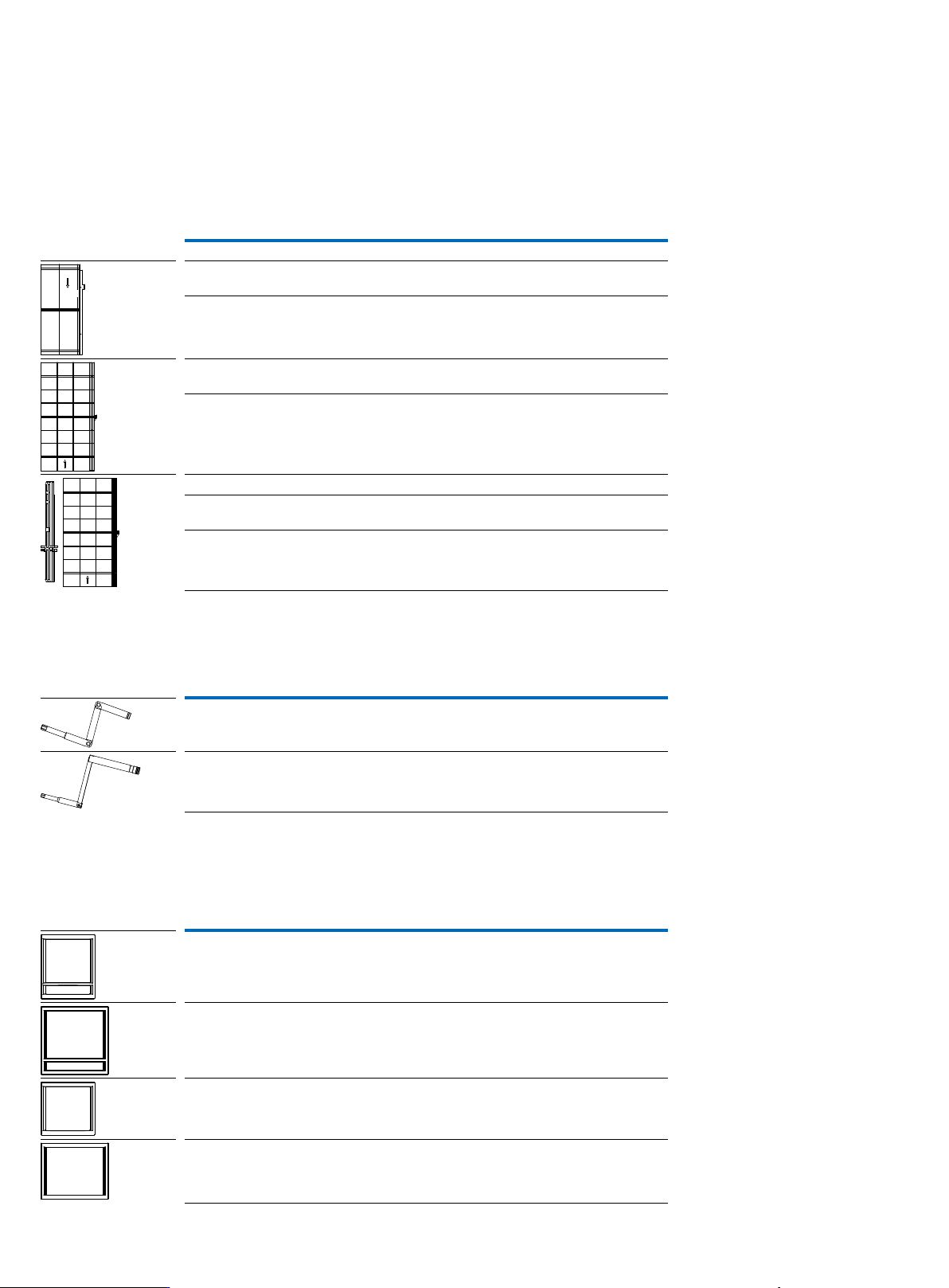

相间隔板
垂直安装于抽屉式断路器固定部分的接线板之间，加强母排连接处的绝缘强度，防止电弧扩展至断路器内部。
应用框架
型号
订货号
抽屉式
相间隔板 - 3 极 IZM61
IZM61C-IB-3
1)
CAM-51245
相间隔板 - 4 极 IZM61
IZM61C-IB-4
1)
CAM-51246
相间隔板 - 3 极 IZM65/67
IZM6C-IB-3-W
CAM-51119
相间隔板 - 4 极 IZM65/67
IZM6C-IB-4-W
CAM-51120
固定式
相间隔板 - 3 极 IZM65/67
IZM6C-IB-3-F
CAM-51121
相间隔板 - 4 极 IZM65/67
IZM6C-IB-4-F
CAM-51122
： 注
1)
也可用于固定式断路器
摇进摇出手柄
应用框架
型号
订货号
– IZM61
IZM61C-LT
CAM-51251
– IZM65/67
IZM6C-LT
CAM-51126
门框
安装在柜门上，防护等级可达到 IP40，断路器单独安装防护等级 IP20，固定式和抽屉式均有相应的门框。
应用框架
型号
订货号
抽屉式门框 IZM61
IZM61C-DEG-W
CAM-51249
抽屉式门框 IZM65/67
IZM6C-DEG-W
CAM-51123
固定式门框 IZM61
IZM61C-DEG-F
CAM-51250
固定式门框 IZM65/67
IZM6C-DEG-F
CAM-51124
58
IZM 系列框架断路器
附件

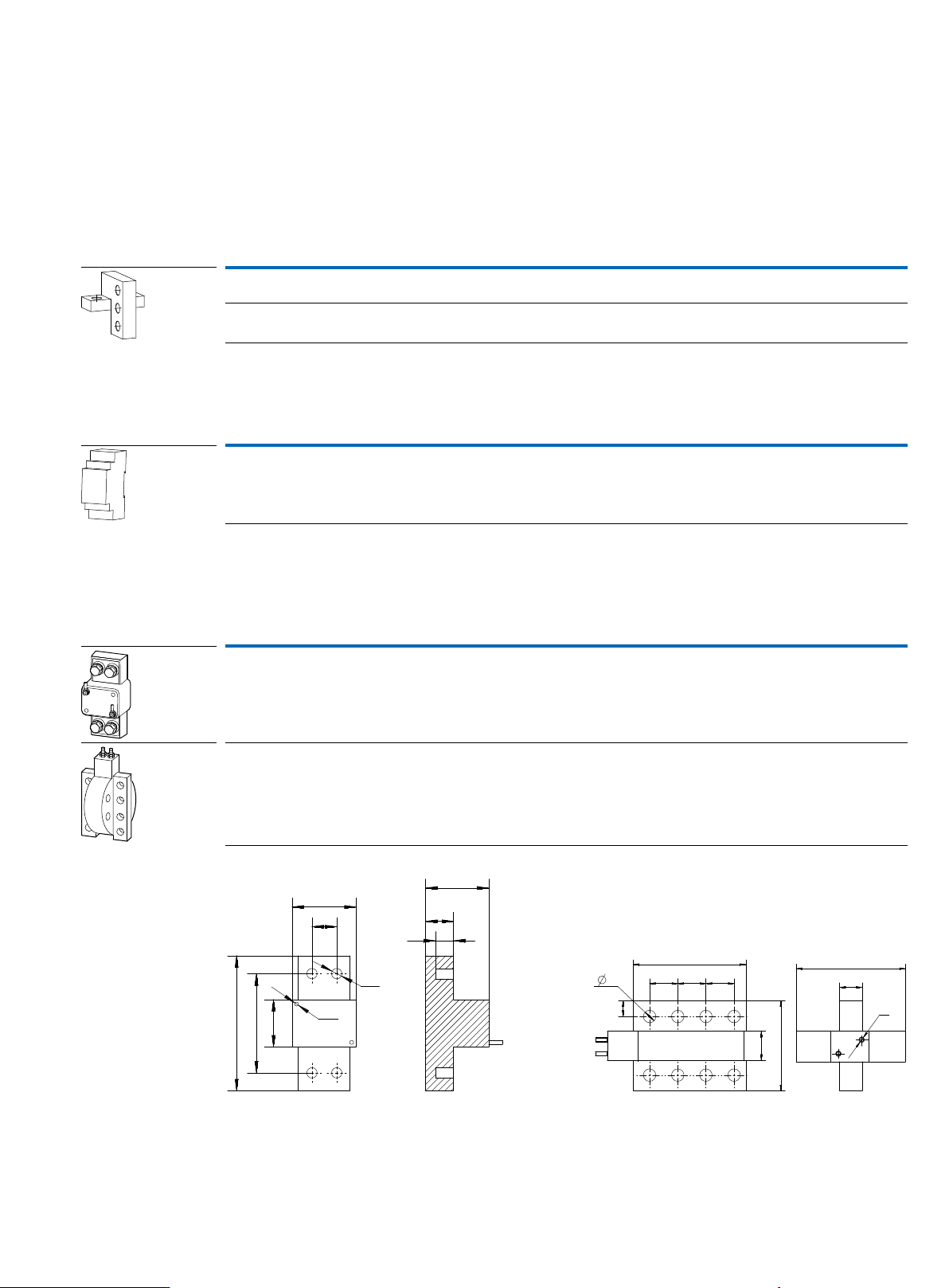

垂直主接线端子
垂直主接线端子标准配置是水平连接
连接方式 额定电流
I
n
A
额定极限
分断能力
I
cu
KA
极数 应用框架
型号
订货号
垂直连接 ≤ 2500 ≤ 66 3 IZM65
IZM6C-TV253
CAM-51127
垂直连接 ≤ 2500 ≤ 66 4 IZM65
IZM6C-TV254
CAM-51128
电源模块
应用框架 额定控制电压
U
s
V
型号
订货号
备注
– IZM61/65/67 85-264VAC,120-370VDC 输入
24VDC, 1.5A 输出
EASY400-POW-CN
90000019400525
导轨安装
外置中性线电流互感器
选用三极断路器，需配备外置中性线电流互感器，做剩余电流接地保护。
应用框架
型号
订货号
备注
外部安装，剩余电流接地保护 IZM61
IZM61C-CT
CAM-51213
–
外部安装，剩余电流接地保护 IZM65/67
IZM6C-CT
CAM-51083
–
SOURCE
LOAD
27.5
110
71
150
52.5
70
31
20
M5
M12
N1
N2
25 25 25
100
94
20
97
12.5
11
40
M5
SOURCE
LOAD
IZM61C-CT 尺寸 IZM6C-CT 尺寸
