Ref No. Remark s R 1 Q'ty 1-D 汎用 ヘ ッ ド ( 8ノズ ル ) High-flex ibility Head ( 8 Nozz les ) ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit N o . キット 品 番 Kit Name キット名称 N610055234AA Part Nam e 備 考 ｾｸｼｮﾝN o. PARTS LIST Section…
1-D
汎用
ヘ
ッ
ド
(
8ノズル
)
High-flexibility Head ( 8 Nozzles )

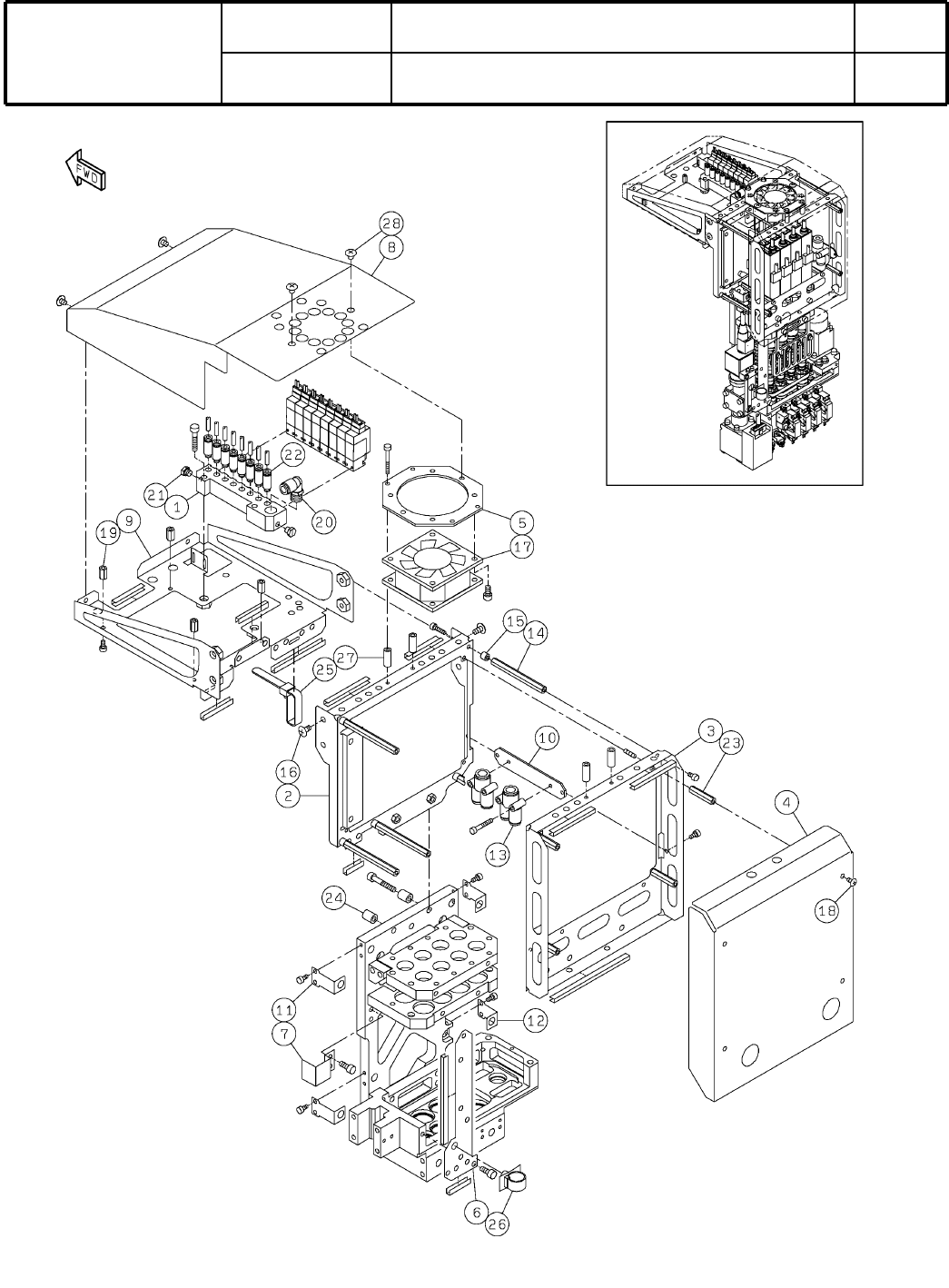

パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610055234AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
S7
( KN610055234AA-24-4 )
Ref
No.
Remarks
R
1
Q'ty
1-D
汎用
ヘ
ッ
ド
(
8ノズル
)
High-flexibility Head ( 8 Nozzles )
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610055234AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
BASE
4
1 KXFB02LSB02
BASE
4
2 KXFB02LTB02
PLATE
1
3 N210069217AA
PLATE
8
4 KXFB0AN2A00
BRACKET
1
5 N210026976AB
BRACKET
1
6 N210026975AB
COVER
1
7 N210062112AC
COVER
1
8 N210069218AC
JOINT
16
9 MTNP000831AA M-5AU-4-X83
JOINT
8
10 N510064399AA M-3AU-3-X83
STEEL-BALL
32
11 KXF04BQAA00 D2
VALVE
16
12 N510054843AA VQ111U-5MO-X479
TUBE
9
13 KXF0DXU4A00 8604
STEEL-BALL
6
14 KXF081WAA00 D4.5
JOINT
4
15 MTNP000827AA M-5ALU-6-X83
BOLT
8
16 N510017513AA
SSS 003 Hexagon socket button head screw M3X6-10.9 A2J (Trivalent)
BOLT
3
17 N610047726AA
SENSOR
1
18 N610026749AA
SENSOR
1
19 N610027221AA
WASHER
4
20 N510025408AA 87FWASM-D6.0-V3.0-T2.7
BOLT
4
21 N510017342AA
Hexagon socket head cap screw M3X8-10.9 A2S (Trivalent)
S8
--
