第 2 章 操作顺序书 2- 3. 校准 82 H 轴软件极限 触摸［移动到上限］。 进行左右一次性更换台 车上升、前面护罩的 锁定后， H 轴移动到软件极限的 上限 。 确认不显示警报画面。 触摸 1 次 ，确认显示警报画面。 在警报画面上触摸［ RESET ］。 警报状态复位，警报 画面关闭 。 触摸［移动到下限］，重复操作顺序 2 、 3 的操作。 触摸［移至待机位置］。 H 轴向待机位置移动 。 触摸［确认 OK ］。
第
2
章
操作顺序书
2-3.
校准
81
对全部
吸嘴号完成测定后，［吸嘴号］的显示回到
“1”
。
触摸［原点设置］。
进行左右一次性更换台车上升、前面护罩的锁定，计算
H
轴的原点位置并移动，在该位置上进
行原点设置。再测定吸嘴间差距，显示［吸嘴间差距测量结果］画面。
以
#1
～
#20
中测定值最高的吸嘴号为基准，离该处
0.05 mm
上侧的
H
轴位置就是
H
轴的原点。
在［吸嘴间差距测量结果］画面上，对已测的各
吸嘴号距
H
轴原点的距离（差距）进行列表显
示。
确认各吸嘴号的差距值测定正确，没有问题，触摸［关闭］。
请确认差距值的最大值与最小值之差在
0.2 mm
以内。
触摸［确认 OK］。
保存校准结果，显示贴片头护罩的安装画面。
触摸［开始交换］。
进行左右一次性更换台车上升、前面护罩的锁定后，
XY
轴向贴片头更换位置移动，进行左右一
次性更换台车下降、前面护罩解除锁定。
打开前面护罩，安装校准对象装置的贴片头右侧护罩。
螺丝紧固扭矩
: 0.6 N · m ± 0.03 N · m
关闭前面护罩，安放左右一次性更换台车，触摸［交换完毕］。
取得所安装的贴片头的信息，接通贴片头的电源。进行左右一次性更换台车上升、前面护罩的
锁定。
触摸［完毕］。
第
2
章
操作顺序书
2-3.
校准
82
H
轴软件极限
触摸［移动到上限］。
进行左右一次性更换台车上升、前面护罩的锁定后，
H
轴移动到软件极限的上限。
确认不显示警报画面。
触摸 1 次 ，确认显示警报画面。
在警报画面上触摸［RESET］。
警报状态复位，警报画面关闭。
触摸［移动到下限］，重复操作顺序 2、3 的操作。
触摸［移至待机位置］。
H
轴向待机位置移动。
触摸［确认 OK］。
第
2
章
操作顺序书
2-3.
校准
83

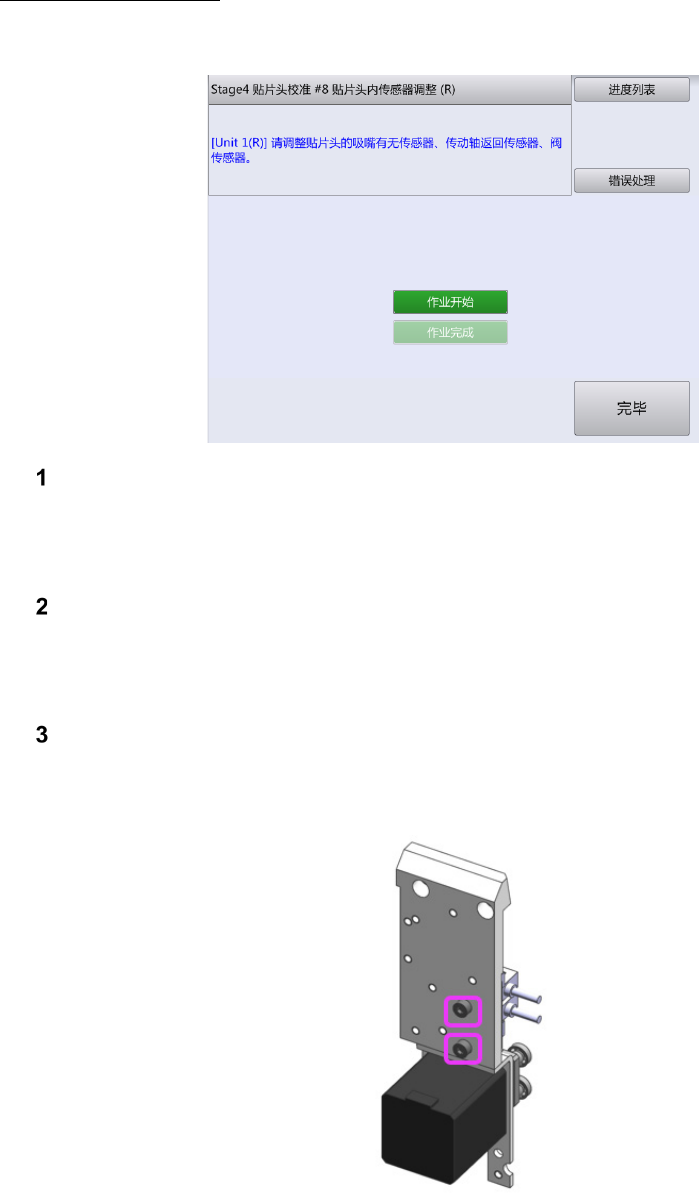

贴片头内传感器的调整
H
轴软件极限的确认完成后，显示如下画面。进行右侧装置贴片头之吸嘴有无传感器、轴返回传感器、
阀传感器的调整。
触摸［作业开始］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴片头向作业位置移动，进行左右一次性
更换台车下降、前面护罩解除锁定。
打开前面护罩，进行轴返回传感器的调整。
松开
2
处螺丝，将吸嘴号转
1
周调整传感器位置，要使传感器始终为
ON
。做到轴下降时变为
OFF
。
进行阀传感器的调整。
松开
2
处螺丝，将传感器上下移动进行调整，使得在手柄上升端时传感器为
ON
，进行固定。调
整时请使用治具。
