第 2 章 操作顺序书 2- 1. 治具列表 12 治具名称／ 图编号 用途 STAND ARD NO ZZLE_H AXIS / 4018495 8 • 用于 20 吸嘴贴片头自动 进行 H 轴原点设定操作 的治具 • 需要 20 个 Nozzle shaf t sprin g fixing j ig / 4024259 2 • 进行吸嘴轴的维护时， 用于使弹簧保持压缩状 态的治具 Shaft retur n sensor/ nozz…
第
2
章
操作顺序书
2-1.
治具列表
11
治具名称／图编号
用途
JIG, MAIN SHAFT / EZ453424601 (1)
•
组装主轴时用以定中心
P20 nozzle gear assembling jig / 40259001 (1 set)
Component parts
•
Nozzle gear fixing jig / 40243719 (1)
•
Nozzle gear rotation fixing jig / 40255746 (1)
•
用来将吸嘴齿轮组装到
贴片头上的治具
TOOL, HEAT SINK / EZ453458801 (1)
•
降温器金属固定板的螺
丝孔通孔杆
JIG SET, LIFTER ADJUSTMENT / EZA2040562A (1)
Component parts
•
Parallelism adjustment block (for a lifter) / EZ453482801 (2)
•
检查台车升降机的平行
GLASS PLATE SUPPORT JIG / 40212703
•
单通道传送
XY
校准时
的玻璃基板承托治具
第
2
章
操作顺序书
2-1.
治具列表
12
治具名称／图编号
用途
STANDARD NOZZLE_H AXIS / 40184958
•
用于
20
吸嘴贴片头自动
进行
H
轴原点设定操作
的治具
•
需要
20
个
Nozzle shaft spring fixing jig / 40242592
•
进行吸嘴轴的维护时，
用于使弹簧保持压缩状
态的治具
Shaft return sensor/nozzle existence sensor adjustment jig
•
用于调整轴返回传感器
之
ON-OFF
位置的治具
O RING_INSERT JIG / 40241269
•
用于插入机械阀之滑阀
O
形环的治具
FCS_GLASS_PWB_ASM_RX-6 / 40128130
DRAWING_PAPER / 40027196
ADHESIVE_SHEET / 40128134
•
用于修正校准时吸嘴位
置
X
成分的治具
第
2
章
操作顺序书
2-1.
治具列表
13
治具名称／图编号
用途

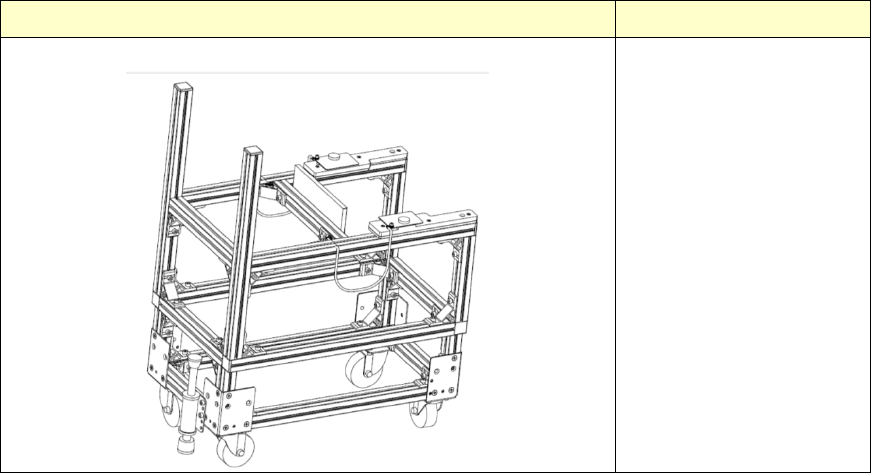

FEEDER BANK TROLLEY
JIG
/ 40219838
•
用于拆卸固定台架
