第 2 章 操作顺序书 2- 3. 校准 48 拆下治具芯片台。 取下 2 个， 拆下 治具芯片台。 在第 2 轨道上各安装 1 个治具芯片台。 请把长 的一 方向外侧，顶紧固定。 安装时，请夹入玻璃托 板用的撑挡进行安装 。 玻璃托板用的撑挡
第
2
章
操作顺序书
2-3.
校准
47

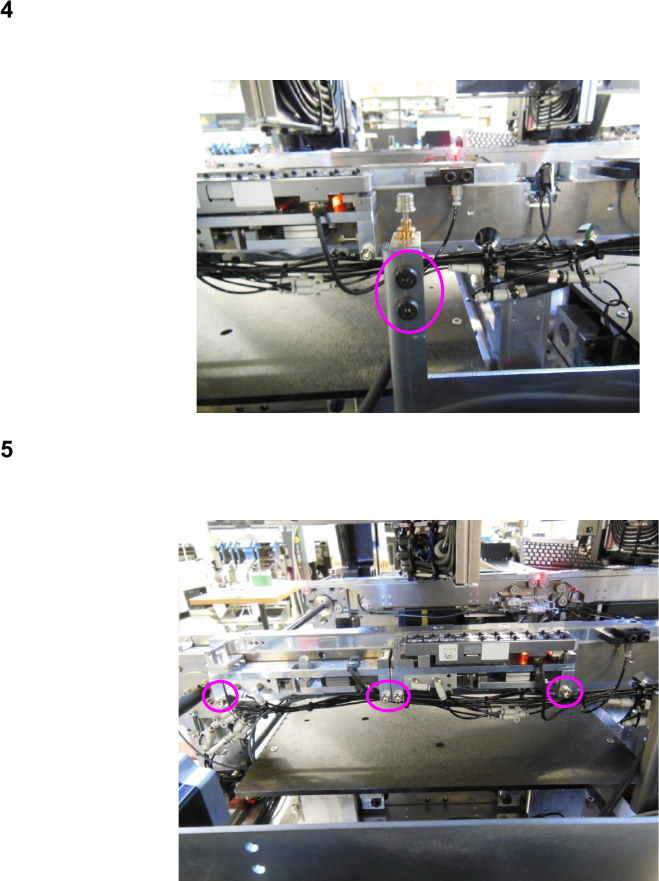

拆下高度检测传感器。
取下
2
个螺丝，拆卸高度传感器。
拆下 ATC。
取下
4
个螺丝，卸下
ATC
。只有
1
个
ATC
时用
2
个螺丝。
第
2
章
操作顺序书
2-3.
校准
48
拆下治具芯片台。
取下
2
个，拆下治具芯片台。
在第 2 轨道上各安装 1 个治具芯片台。
请把长的一方向外侧，顶紧固定。
安装时，请夹入玻璃托板用的撑挡进行安装。
玻璃托板用的撑挡
第
2
章
操作顺序书
2-3.
校准
49
将玻璃治具板放置在玻璃托治具上。
1
将圆点标记对准 的位置搁放玻璃治具板。
此时，在传送带前侧安装玻璃治具板的放置托盘。
2
将玻璃治具板顶住高出部分 。
3
旋转到玻璃压板来到玻璃上方，固定
2
个部位的螺丝。
4
将玻璃基板顶住，调整基板压条，要使基板的夹钳标记来到孔的中央位置。
装置前面
A
B
B
夹钳部
螺丝
2
个
玻璃治具板
圆点标记
