第 2 章 操作顺序书 2- 3. 校准 86 吸嘴有 确认 将基准吸嘴安装到全部 吸嘴号上。 注意 • 安装吸嘴时，请解除一 次性更换台车和前面 护罩的锁定，在护罩 打开的状态下作业 ， 或者从机器侧面进行作 业。 触摸［吸嘴有无确认］。 进行左右一次性更换台 车上升、前面护罩的 锁定后，旋转转塔以 检查吸嘴号 #1 ～ #16 有无吸嘴。 如果全部吸嘴号上带有 吸嘴，画面下方的结 果显示栏内将显示［ 正常 ( 有吸嘴 ) ］。如果不…
第
2
章
操作顺序书
2-3.
校准
85

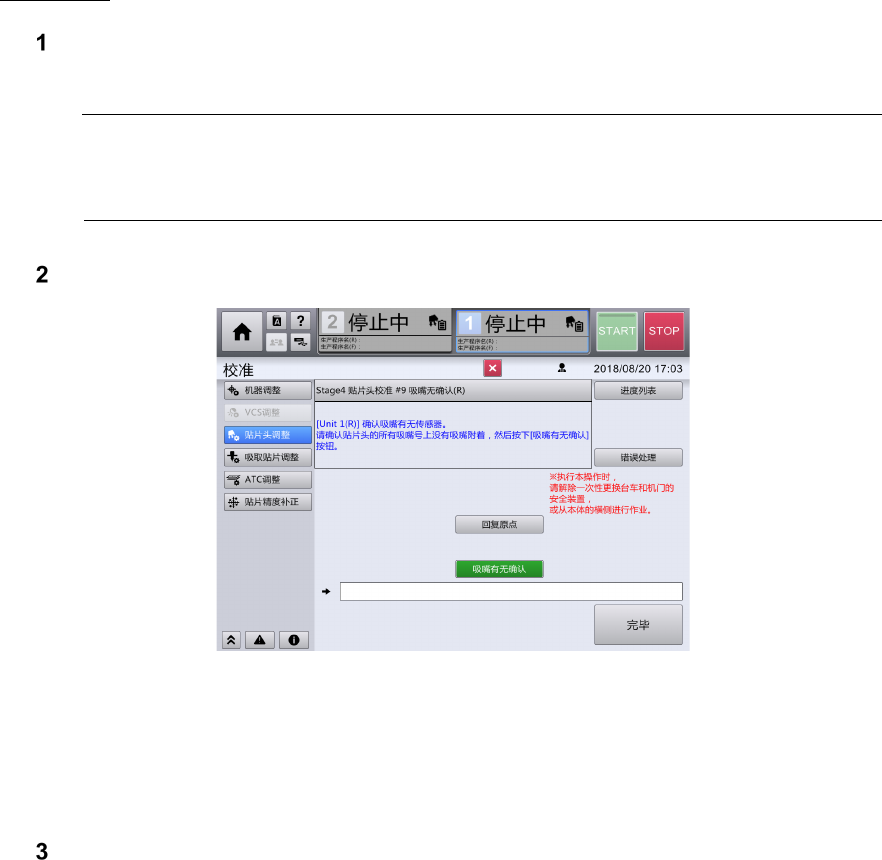

吸嘴无确认
以目视确认全部 吸嘴号上不带吸嘴。
如带有吸嘴，请用手拆下。
注意
•
拆下吸嘴时，请解除一次性更换台车和前面护罩的锁定，在护罩打开的状态下作业，
或者从机器侧面进行作业。
触摸［吸嘴有无确认］。
进行左右一次性更换台车上升、前面护罩的锁定后，旋转转塔以检查吸嘴号
#1
～
#16
有无吸嘴。
如果全部吸嘴号上不带有吸嘴，画面下方的结果显示栏内将显示［正常
(
无吸嘴
)
］。如果带有吸
嘴或者出现错误时，会显示该吸嘴号名。
如发生了错误，请重新进行操作顺序
2
的调整，再次触摸［吸嘴有无确认］。
触摸［完毕］。
第
2
章
操作顺序书
2-3.
校准
86
吸嘴有确认
将基准吸嘴安装到全部 吸嘴号上。
注意
•
安装吸嘴时，请解除一次性更换台车和前面护罩的锁定，在护罩打开的状态下作业，
或者从机器侧面进行作业。
触摸［吸嘴有无确认］。
进行左右一次性更换台车上升、前面护罩的锁定后，旋转转塔以检查吸嘴号
#1
～
#16
有无吸嘴。
如果全部吸嘴号上带有吸嘴，画面下方的结果显示栏内将显示［正常
(
有吸嘴
)
］。如果不带有吸
嘴或者出现错误时，会显示该吸嘴号名。
如发生了错误，请重新进行操作顺序
2
的调整，再次触摸［吸嘴有无确认］。
触摸［完毕］。
第
2
章
操作顺序书
2-3.
校准
87
轴返回感应器确认
触摸［传动轴返回感应器确认］。
进行左右一次性更换台车上升、前面护罩的锁定后，旋转转塔，对吸嘴号
#1
～
#20
确认以下动
作。
－如将
H
轴下降
4 mm
，传感器变为
OFF
－如将
H
轴恢复到
0 mm
，传感器变为
ON
如传感器对全部吸嘴号都正常反应，画面下方的结果显示栏内显示［正常］。如有错误，显示
该吸嘴号名。
发生错误时，请重新进行操作顺序
2
的调整，再次触摸［吸嘴有无确认］。
触摸［完毕］。
阀原点回复
触摸［回复原点］。
进行左右一次性更换台车上升、前面护罩的锁定后，进行阀的原点回复，执行左右一次性更换
台车下降、前面护罩解除锁定。
触摸［完毕］。
显示确认贴片头阀真空压力的画面。
