3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈 3.10 SIPLACE X 시리즈 컴포넌 트 트롤리 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 208 3.10.8.2 PCB 컨베이어 높이와 관련한 테이프 릴의 최대 지름 3 참고： 3 X 시리즈 구성품 트롤리는 일반적으로 신속 해제축을 요하지 않는다 . 그러나 “ 타임아웃 …
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.10 SIPLACE X 시리즈 컴포넌트 트롤리
207
3.10.8 테이프 컨테이너 , SIPLACE X 시리즈
3.10.8.1 설명
테이프 컨테이너는 지름 19" (483mm) 까지의 릴을 수용할 수 있습니다 . 분할판에 관한 설명은 제
328
페이지 제 5.9.5 절을 참조하십시오 .
3
그림
3.10 - 9
테이프
컨테이너를
구비한
SIPLACE X
시리즈
컴포넌트
트롤리
(1) 컴포넌트 트롤리
(2) 스핀들 위치
(3) 폐 테이프 컨테이너
(4) 테이프 컨테이너
(5) 분할판
(6) 스핀들 ( 확대 )
3 장비 기술 데이타 사용자 매뉴얼 SIPLACE X 시리즈
3.10 SIPLACE X 시리즈 컴포넌트 트롤리 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
208
3.10.8.2 PCB 컨베이어 높이와 관련한 테이프 릴의 최대 지름
3
참고： 3
X 시리즈구성품트롤리는일반적으로신속해제축을요하지않는다 .그러나“ 타임아웃 ”에러메시
지가증대되어X피더모듈에발생할경우신속해제축을사용하는것이좋다 .

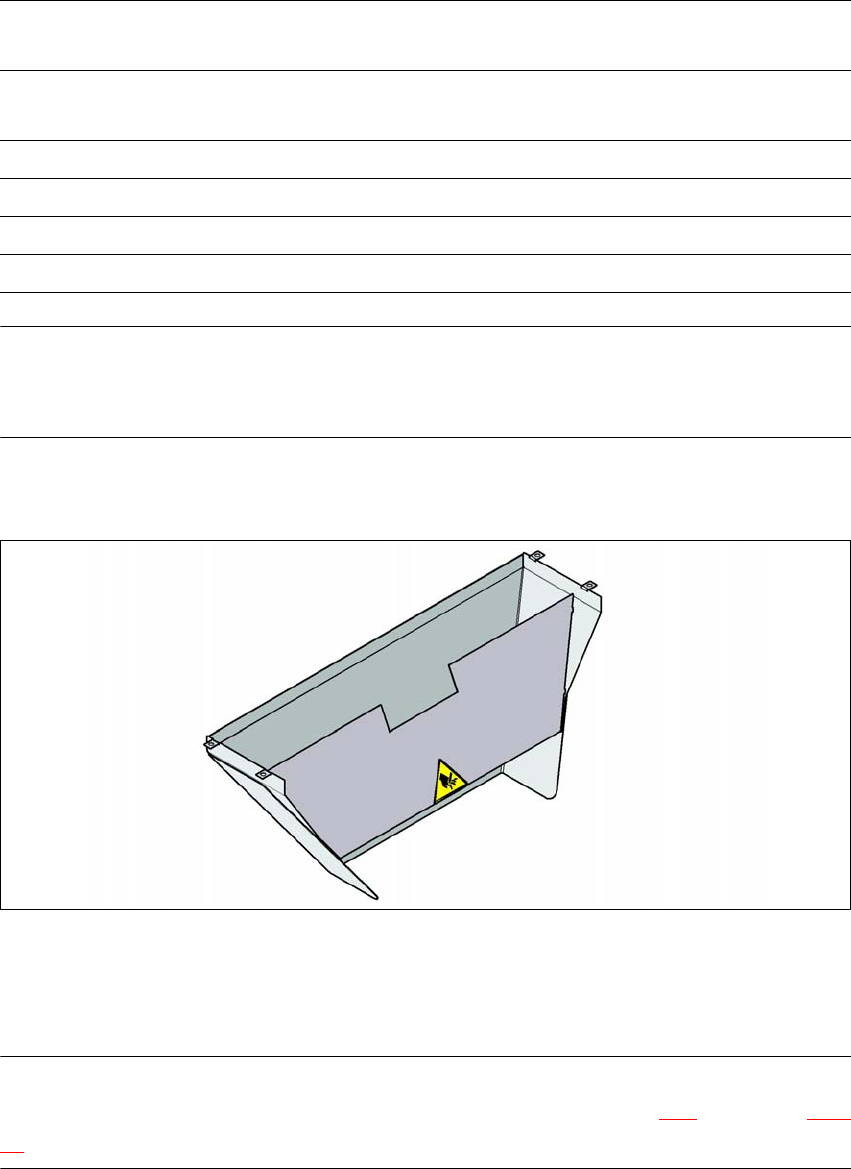

3.10.9 폐 테이프 활송장치
3
그림
3.10 - 10
컴포넌트
트롤리
도킹
장치의
페
테이프
활송장치
PCB 컨베이어 높이에 따라 폐 테이프 활송장치 길이를 설정하여 테이프의 각 부분을 직접 컴포넌
트 트롤리의 폐 테이프 컨테이너로 분산시킬 수 있습니다 .
참고 3
X 시리즈의 폐 테이프 활송장치는 X 시리즈 컴포넌트 트롤리 도킹 장치 ( 제 348
페이지 그림 5.15
- 3) 에만 설치가능합니다 .
추가 테이프 릴용 마운트
가 없는 경우
추가 테이프 릴용 마운트가 있는 경우
컴포넌트 트롤리의 PCB 컨
베이어 높이
테이프 릴 지름 테이프 릴 지름
스핀들이 없는 경우 스핀들이 있는 경우
830 mm 17" 15" < 15"
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
사용자 매뉴얼 SIPLACE X 시리즈 3 장비 기술 데이타
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 3.10 SIPLACE X 시리즈 컴포넌트 트롤리
209
3.10.10 컴포넌트 트롤리 도킹 장치에 있는 폐 테이프 채널
기본버전에서 폐 테이프 채널은 포켓 깊이가 최대 12 mm 인 컴포넌트 테이프를 기압 테이프 절단
기에 도입할 수 있습니다 .
3
그림
3.10 - 11
폐
테이프
채널
- SIPLACE X
시리즈
컴포넌트
트롤리
도킹
장치
(1) 폐 테이프 입구 슬롯
(2) 기압 테이프 절단기 상단에 위치한 폐 테이프 출구 슬롯
(3) <12mm 테이프 분할판 (> 12mm 짜리 테이프 포켓에 있어서 제거 가능 )
참고
- 테이프 포켓 높이가 12mm 를 초과하면 분할판 ( 그림 3.10 - 11
의 항목 3) 을 제거할 수 있습
니다 ( 제 289
페이지 제 4.6 절 참조 ).
-> 옅은 포켓을 구비한 피더 모듈을 즉시 깊은 포켓을 구비한 피더 모듈과 인접하여 위치시키면
안됩니다 . 폐 테이프가 오버랩 될 위험이 있습니다 .
