사용자 매뉴얼 SIPLACE X 시리즈 2 작동상의 안전 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 2.5 장비 작동에 관한 안전 지침 71 2.5.10 지속적 운행 시 X 피더 모듈의 높은 온도 2 그림 2.5 - 6 지속적 운행 시 X 피더 모듈의 높은 온도 (1) 온도 알림판 , 품목 번호 0303192 6-01 (2) 스테핑 모터 주의 고온 2 22 °C 이…
2 작동상의 안전 사용자 매뉴얼 SIPLACE X 시리즈
2.5 장비 작동에 관한 안전 지침 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
70
2.5.9 지속적으로 운행 시 C&P20 실장헤드의 온도는 매우 높습니다
2
그림
2.5 - 5
지속적
운행
시
SpeedStar (C&P20)
실장
헤드의
높은
온도
(1) 온도 알림판 , 품목 번호 03031926-01
(2) 스타 모터 장착 틀
(3) 핸들
주의
고온 2
22 °C 이상인 환경에서 지속적으로 운행 시 스타 모터 장착 틀과 실장 헤드에 있는 핸들은 온도가
매우 높습니다 . 이런 부품들을 만질 때 조심해야 합니다 .
사용자 매뉴얼 SIPLACE X 시리즈 2 작동상의 안전
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 2.5 장비 작동에 관한 안전 지침
71
2.5.10 지속적 운행 시 X 피더 모듈의 높은 온도
2
그림
2.5 - 6
지속적
운행
시
X
피더
모듈의
높은
온도
(1) 온도 알림판 , 품목 번호 03031926-01
(2) 스테핑 모터
주의
고온 2
22 °C 이상 되는 환경에서 지속적으로 운행 시 스테핑 모터는 온도가 매우 높습니다 . 모터를 만질
때 조심해야 합니다 .
2 작동상의 안전 사용자 매뉴얼 SIPLACE X 시리즈
2.6 안전 장비 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
72

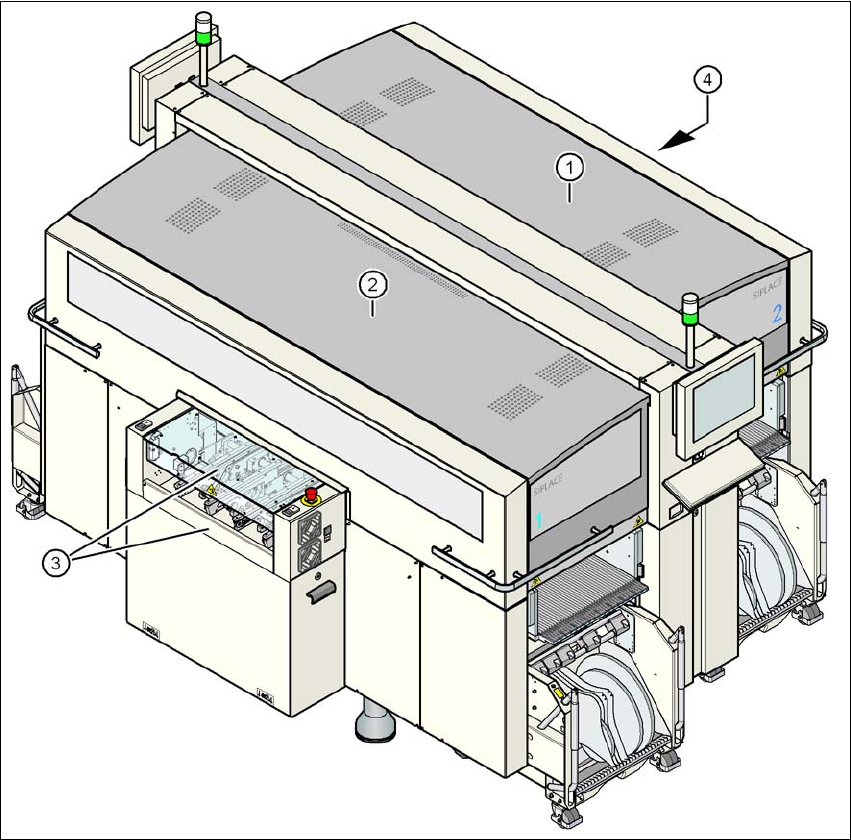

2.6 안전 장비
2.6.1 보호 커버
2
그림
2.6 - 1
보호
커버
(1) 짧은 보호 커버
(2) 긴 보호 커버
(3) 입력 벨트에 있는 커버 플랩 및 핸드 가드
(4) 출력 벨트에 있는 커버 플랩 및 핸드 가드
2
