5 장비의 사용 사용자 매뉴얼 SIPLACE X 시리 즈 5.6 에러 메세지 및 온라인 도움말 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 316 Æ " 도움말 보여주기 " 버튼 (4) 을 클릭하여 관련 내용을 표 시합니다 . 에러 번호를 입력한 후 도움말 시스템의 색인 (5) 기능을 통해 기타 에러 관련 정보를 검색 및 표시 합니다 . 5.6.3 온…
사용자 매뉴얼 SIPLACE X 시리즈 5 장비의 사용
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 5.6 에러 메세지 및 온라인 도움말
315
5.6.1 현재 에러와 관련된 내용 표시
현재 에러와 관련된 내용을 표시하려면 도움말 표시 를 클릭하여 스테이션 컴퓨터의 도움말
시스템을 작동시킵니다 . 메인 도움말 시스템 창이 열리고 에러 관련 정보를 표시합니다 . 이 정보
는 현재 도움말을 작동한 에러에 관한 내용입니다 .
문제가 해결되고 장비가 이를 자동으로 탐지하였을 경우 상태 필드에서 자동으로 해당 에러를 삭
제합니다 .
문제 해결을 자동으로 탐지하지 못할 경우
상태 필드에서 수동으로 에러를 삭제해야 합니다 .
이를 위해 상태 필드 표시를 클릭합니다 . 상태 필드에는 더 이상 에러 메세지를 표시하
지 않습니다 .
5.6.2 선정한 에러와 관련된 내용 표시
Æ 도구 모음의 버튼 (1) 을 클릭합니다 .
발생한 모든 에러를 표시합니다 .
Æ " 기록된 메세지 보여주기 " 버튼 (2) 을 클릭합니다 .
Æ 에러 리스트 트리 (3) 를 클릭하여 자세한 에러 메세지를 띄웁니다 .
. 5

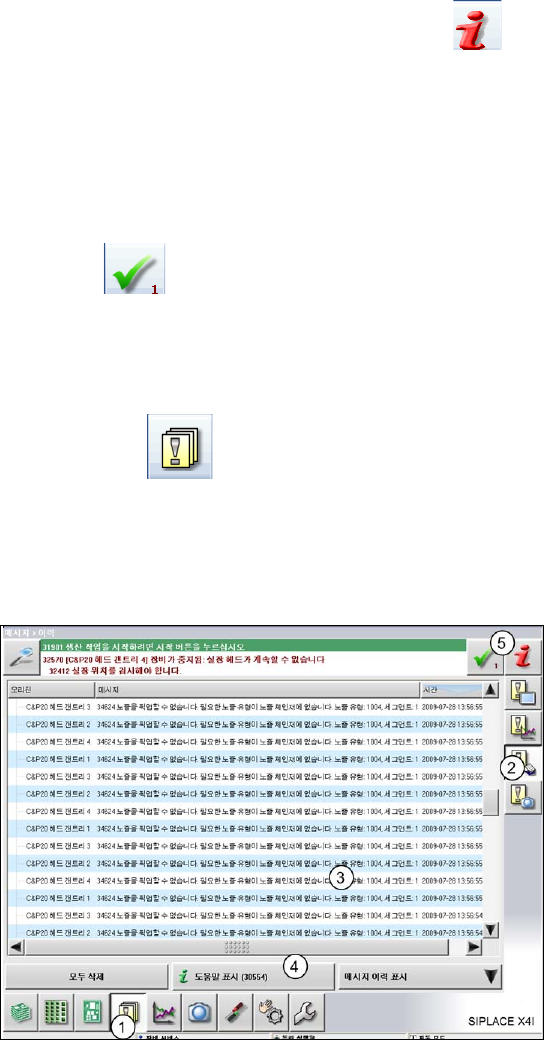

그림
5.6 - 2
예시
:
에러
리스트
(SIPLACE X4I
참조
)
Æ 에러 리스트에서 필요한 에러 내용을 선택하십시오 .
5 장비의 사용 사용자 매뉴얼 SIPLACE X 시리즈
5.6 에러 메세지 및 온라인 도움말 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
316
Æ " 도움말 보여주기 " 버튼 (4) 을 클릭하여 관련 내용을 표시합니다 .
에러 번호를 입력한 후 도움말 시스템의 색인 (5) 기능을 통해 기타 에러 관련 정보를 검색 및 표시
합니다 .
5.6.3 온라인 도움말에서 에러 내용별 칼라가 표시하는 의미
5
5.6.4 앞뒤 문장과 관련된 온라인 도움말
현재 보기와 관련된 정보를 표시하려면 도움말 표시 를 클릭하여 스테이션 컴퓨터의 도움말
시스템을 작동시킵니다 . 메인 도움말 시스템 창이 열리고 에러 정보를 표시합니다 . 이 정보는 현
재 도움말을 작동 한 에러에 관한 내용입니다 . 목록 , 색인 및 검색 기능을 통해 온라인 도움말의
전체 내용을 불러올 수 있습니다 .
텍스트 표기 의미
빨간색 텍스트 에러 번호 및 에러
메세지
검은색 텍스트 에러가 발생된 가능한 원인
녹색 텍스트 문제 해결을 위한 설명
파란색 밑줄이 그어진 텍스트 추가 정보 불러오기
사용자 매뉴얼 SIPLACE X 시리즈 5 장비의 사용
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 5.7 지시등 상태 표시
317
5.7 지시등 상태 표시
지시등은 실장기의 작동 상태와 오작동을 표시하기 위해 사용됩니다 .
5.7.1 기능 설명
그림
5.7 - 1
작동상태
지시등
L1 흰색 지시등 , 우측
L2 녹색 지시등 , 두 지시등 모두 동시에 전환됨
L3 흰색 지시등 , 좌측
T PCB 이송 방향
5
5
5.7.2 점멸 빈도
5
일반 점멸 녹색 지시등 : 700ms 꺼짐 , 700ms 켜짐
흰색 지시등 : 500ms 꺼짐 , 500ms 켜짐
짧게 점멸 100ms 켜짐 , 1000ms 꺼짐
빠르게 점멸 100ms 켜짐 , 200ms 꺼짐
