4.3.6 출력 컨베이어 장착
4.3.6.1 도구
- 앨런키 , DIN 911, 세트
- 필립스 스크류 드라이버 , 사이즈 1
4.3.6.2 조립
4

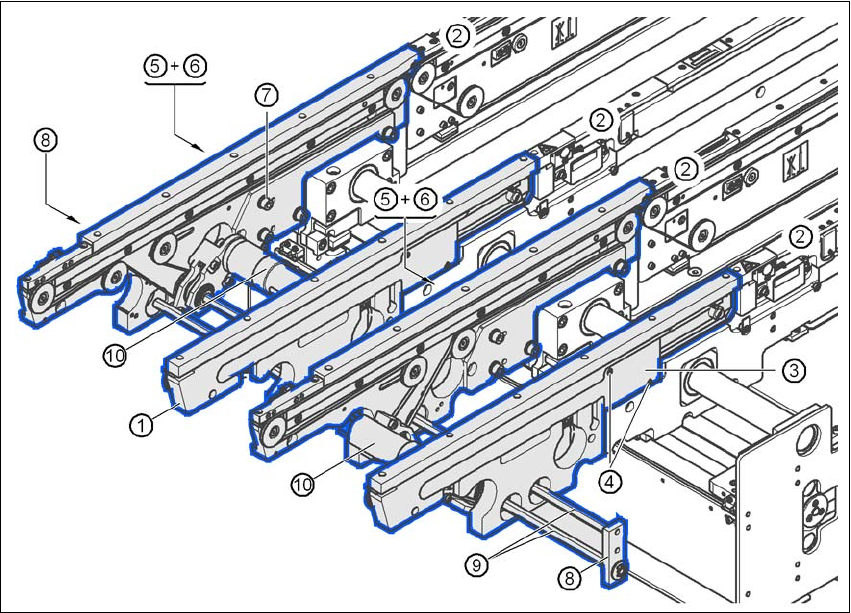

그림
4.3 - 7
출력
컨베이어
-
이중
컨베이어
(1) 레일 , 출력 컨베이어
(2) 레일 , 처리 컨베이어 2
(3) 케이블 커버 20 x 200
(4) 접시머리 나사 , ISO 7046, M3x6, 케이블 커버 당 2 개
(5) 케이블 커버 20 x 310
(6) 개탕머리 나사 DIN 912, M3x5, 케이블 커버 당 1 개
(7) 개탕머리 나사 DIN 912, M6x16 및 와셔 , 레일 당 4 개
(8) 육각형 샤프트 가이드
(9) 육각형 샤프트 ( 단일 컨베이어 :1, 이중 컨베이어 :2)
(10) 구동장치
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X 시리즈
4.3 실장기셋업 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
240
-> 출력 컨베이어의 레일 ( 제 239
페이지 그림 4.3 - 7 의 항목 1) 에서 케이블 커버 ( 제 239 페이
지 그림 4.3 - 7
의 항목 3 및 항목 5) 를 벗겨냅니다 .
-> 이 레일 ( 제 239
페이지 그림 4.3 - 7 의 항목 1) 을 처리 컨베이어 ( 제 239 페이지 그림 4.3 - 7
의 항목 2) 에 조심스럽게 기대어 놓습니다 .
주의 4
광 센서나 드라이브 모터 케이블이 끊어지지 않도록 주의하십시오 .
-> 개탕머리 나사 M6x16 및 해당 와셔 ( 제 239
페이지 그림 4.3 - 7 의 항목 7) 로 각 레일을 장착
합니다 .
-> 광 센서와 드라이브 모터에 전기 케이블을 연결합니다 .
-> 케이블 커버를 제 위치에 장착합니다 ( 제 239
페이지 그림 4.3 - 7 의 항목 3 및 항목 5).
-> 육각형 샤프트 ( 제 239
페이지 그림 4.3 - 7 의 항목 9) 를 구동장치 ( 제 239 페이지 그림 4.3 -
7 의 항목 10) 에 밀어넣습니다 .
-> 육각형 샤프트 가이드 ( 제 239
페이지 그림 4.3 - 7 의 항목 8) 가 항상 구동장치 ( 제 239 페이
지 그림 4.3 - 7
의 항목 10) 를 장착한 컨베이어 측면 벽을 향하도록 해야 합니다 .
4.3.7 PCB 출력면에 확장 키트 장착
4.3.7.1 도구
- 앨런키 , DIN 911, 세트
- 장비 열쇠
