2 작동상의 안전 사용자 매뉴얼 SIPLACE X 시리즈
2.6 안전 장비 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
84
2.6.5 핸드 가드
2.6.5.1 컴포넌트 트롤리 위치에 있는 핸드 가드 , SIPLACE X 시리즈
경고 2
SIPLACE X 시리즈의 컴포넌트 트롤리는 최소한 하나 걸러 하나의 빈 위치를 피더 모듈이나 핸드
가드 ( 더미 피더 ) 로 채우는 경우에 안전한 사용을 보장합니다 . 와플팩 홀더를 설치 시 기타 빈 위
치도 핸드 가드로 보호되어야 합니다 . 다시 말하면 두개 인접한 피더 모듈사이 혹은 피더 모듈과
와플팩 홀더 사이에는 둘 이상의 빈위치가 없어야 합니다 .

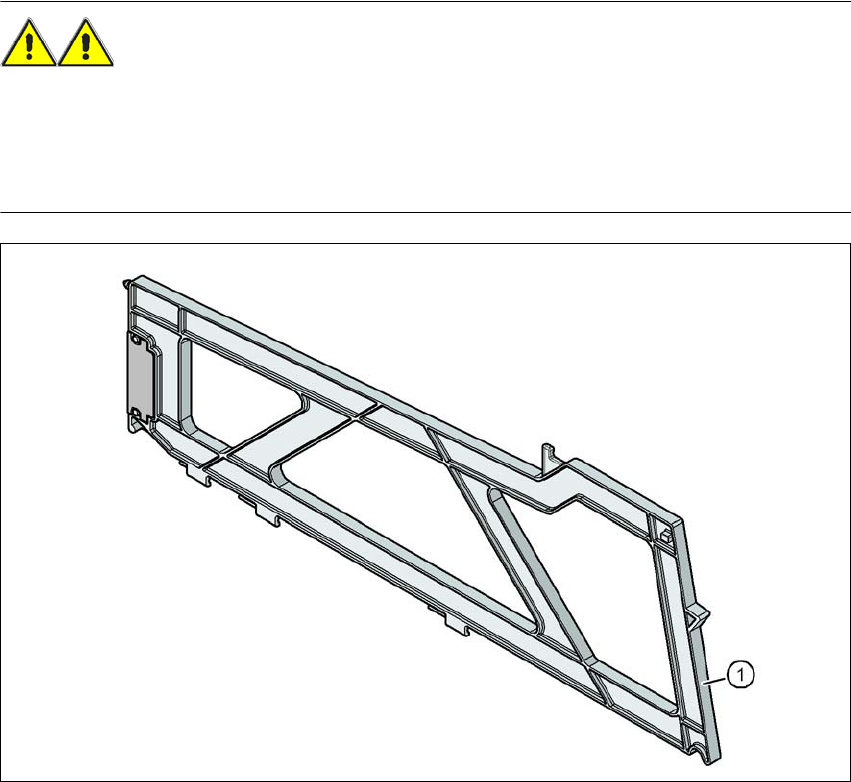

그림
2.6 - 9
컴포넌트
트롤리
위치에
있는
핸드
가드
, SIPLACE X
시리즈
2
(1) 더미 피더 , SIPLACE X, 품목 번호 00141226-xx
사용자 매뉴얼 SIPLACE X 시리즈 2 작동상의 안전
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 2.7 장비의 잔류 전압 및 방전 시간
85
2.7 장비의 잔류 전압 및 방전 시간
비상 정지 버튼을 눌렀거나 실장 시스템이 꺼진 경우 갠트리 축의 연결 전압 250VDC 와 스타 축의
연결 전압 145VDC 가 매우 짧은 시간 안에 안전한 잔류 전압으로 줄어듭니다 .
경고 2
장비에는 AC 3x200V, AC 3x208V, AC 3x230V, AC 3x380V, AC 3x400V, 혹은 AC 3x415V ± 5%,
50/60Hz 메인 전압이 공급됩니다 . 이는 시스템의 메인 전원이 꺼져있는 동안에도 치명적인 전압
이 흐를 수 있는 부품이 있다는 것을 의미합니다 . 따라서 실장 시스템을 올바르게 사용하지 않으
면 사망이나 심각한 부상 또는 장비의 심각한 손상을 초래할 수 있습니다 .
-> 해당 사고 예방법과 DIN 규정 ( 특히 DIN EN60 204, 파트 1) 을 항상 준수하십시오 .
-> 전원 공급기와 축 장치 위에 있는 가드는 교육을 받고 적절한 자격을 갖춘 직원만 열 수 있도
록 해야 합니다 .
2
그림
2.7 - 1
전원
공급
장치
(1) 커버에 볼트로 결합되어 있는 자물쇠
(2) 메인 전원 스위치
(3) 보호 커버 뒤쪽의 전원 공급기
(4) 축 장치
2 작동상의 안전 사용자 매뉴얼 SIPLACE X 시리즈
2.7 장비의 잔류 전압 및 방전 시간 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
86

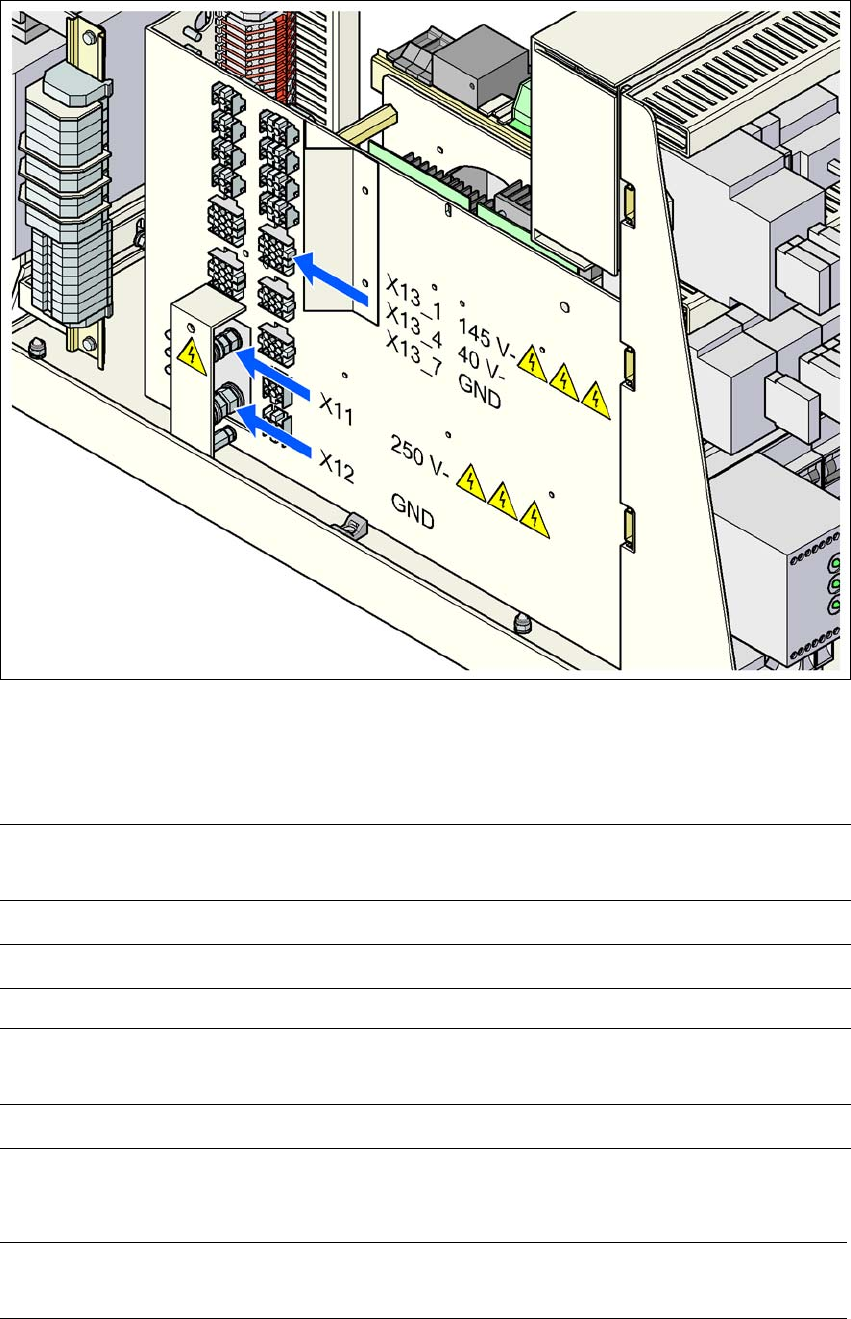

그림
2.7 - 2
전원
공급기
상의
측정
지점
2.7.1 비상 정지 버튼을 누른 후의 작동 전압 , 잔류 전압 및 방전 시간
2
2
2.7.2 메인 스위치를 끈 후의 잔류 전압과 방전 시간
2
X12( 지선 ) 에 대해 측정한
핀 X11 및 X13_1
일반 모드에서의
전압
비상정지 후의 잔류
전압 방전시간
X11 DC +250 V <DC 10 V
7 초
X13_1 DC +145 V <DC 10 V
50 초
X3_7 (-) 에 대해 측정한
핀 X13_4
일반모드에서의
전압
비상정지 후의 잔류
전압 방전시간
X13_4 DC +40 V DC +40 V -
X12( 지선 ) 에 대해 측정한
핀 X11, X13_1 및 X13_4
메인 전원 스위치를 끈 후의
잔류 전압 방전시간
