사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 6.2 SIPLACE X 시리즈 컴포넌트 트롤리의 도킹 스테이션 389 6.2.4 제어 장치 및 디스플레이 장치 6 그림 6.2 - 4 도킹 스테이션 - 제어 장치 및 디스플레이 장치
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.2 SIPLACE X 시리즈 컴포넌트 트롤리의 도킹 스테이션 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
388
6
6

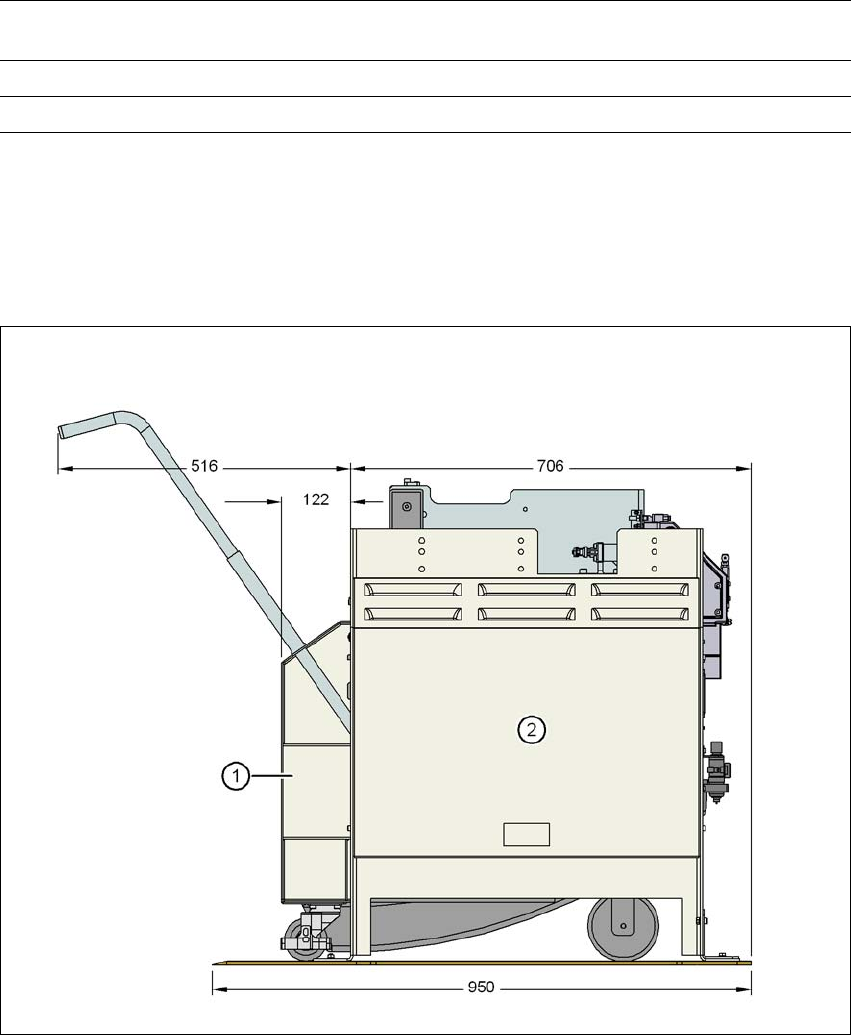

6.2.3 도킹 스테이션의 치수 ( 도킹된 컴포넌트 트롤리 포함 )
6
그림
6.2 - 3
도킹
스테이션
(
도킹된
컴포넌트
트롤리
포함
)-
치수
(mm)
(1) 컴포넌트 트롤리
(2) 도킹 스테이션
정격전류
3.5 A(AC 230 V)
7 A(AC 115 V)
표준 피상전력
0.8 kW
휴즈 보호 2 x 8 A
a) 온도 20°C, 대기압 1013 hPa 인 정상적인 대기환경
사용자 매뉴얼 SIPLACE X 시리즈 6 스테이션 확장
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 6.2 SIPLACE X 시리즈 컴포넌트 트롤리의 도킹 스테이션
389
6.2.4 제어 장치 및 디스플레이 장치
6
그림
6.2 - 4
도킹
스테이션
-
제어
장치
및
디스플레이
장치
6 스테이션 확장 사용자 매뉴얼 SIPLACE X 시리즈
6.2 SIPLACE X 시리즈 컴포넌트 트롤리의 도킹 스테이션 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
390
제 389
페이지 그림 6.2 - 4 도시
(1) 메인 전원 지시등
(2) 컴포넌트 트롤리에 있는 모든 피더 모듈을 잠금 및 잠금해제하는 버튼
(3) 컴포넌트 테이블 레버를 " 잠금 " 위치에 고정하는 수평 조임 스패너
(4) CAN 버스 어드레싱 스위치 S1 및 S2 를 나타내는 라벨
(5) CAN 버스 어드레스를 설정하는 스위치 S1 및 S2
(6) 전원 스위치
(7) 작동압력을 설정하는 회전 노브
(8) 작동압력을 나타내는 압력계
