40 管脚 (+) 10. I/O 組態 與結束循環開關 在分配循环中，一个开集电路关闭，并在 阀门正在分配时保持关闭。可以 利用该电路向 主机返回信号，按顺序启动另一台设备， 或者驱动必须与该分配循环联系 在一起的任何 其他操作。允许来自外部电源的电力通过 该电路操纵一个 5 到 24 的 VDC 负载。功耗 不得超过 250 mA。该负载可以是继电器、螺线管、计数器、LED 或能在 5 到 24 的 VDC 和最大功耗为 250 m…
16
2. 符号定义
符号 定义
电源开关
循环模式
计时器
3. 规格说明
尺寸
254mm x 191mm x 102mm
(10” X 7.5” X 4.0”)
重量
2.6 kg (5.8lbs)
输入电压
24VDC
输出电压范围
0-24 VDC
额定功率
15W
进气量
最大 100 psi（6.9 巴）
排气量
0-100 Psi（6.9 巴）
污染程度
II
安装类别
I
室内使用 海拔最高可达 2,000m (6,562ft)
操作温度
0˚C 到 50˚C（32˚F 到 122˚F）
储藏温度
-10˚C 到 60˚C（14˚F 到 140˚F）
最大相对湿度
温度不高于 31°C (87.8°F) 时为 80%，达到 40°C (104°F) 时会线性
降至 50%
计时器
0.008-60.000 秒
循环模式 定时、中断、排胶
定时重复容限
+/- 0.001%
循环率
900 次／分
液晶显示屏 (LCD) 20 X 4 显示段
41
목차
페이지 번호
1. 안전 …………………………………………………………… 41
2. 기호 정의 …………………………………………………… 42
3. 규격 …………………………………………………………… 42
4. 기능 …………………………………………………………… 43
5. 설정 지침
5.1 공기 밸브 제어 방법 ……………………………………… 43
5.2 스프레이 밸브 제어 방법 ……………………………………45
5.3
TS5000 로터리 밸브 제어 방법 ………………………… 47
5.4 인코더 모터가 있는 TS5000 로터리 펌프 제어 방법.… 49
5.5 주기 카운터 ………………………………………………… 50
5.6
압력 단위 디스플레이 변경 방법………………………….. 50
5.7 저압 설정 …………………………………………………… 50
5.8 복수 발사 설정 ……………………………………………… 51
6. 문제 해결 …………………………………………………. 52
7. 유지보수 ………………………………………………..…… 53
8. 예비 부품 및 부장품 ………………………………….…… 53
9. 보증 …………………………………………………………… 53
10. I/O 구성 및 주기 변환 종료 ………………………..……… 54
1. 안전
1.1 용도:
경고: 본 장비를 사용설명서에 명시된 것과 다른 방법으로 사용할 경우 인명 또는 재산
피해를 초래할 수도 있습니다. 반드시 사용설명서에 명시된 대로만 사용하여 주십시오.
OK International 은 본 장비를 본래 용도 이외의 용도에 사용한 데 따른 일체의 인적,
물적 피해에 대하여 책임을 지지 않습니다. 다음과 같은 행위를 할 경우 오용으로
이어질 수 있습니다.
• 사용설명서에서 권장되지 않은 장비 변경
• 호환이 되지 않거나 파손된 교체 부품 사용
• 허가되지 않은 부장품이나 보조 장비 사용
1.2 안전 예방조치:
• 최대 정격/설정을 초과하여 본 장치를 가동시키면 안 됩니다.
• 항상 적합한 개인 보호복이나 장구를 착용해야 합니다.
• 아래의 전원 어댑터 모델만을 사용하십시오: PSA15R-240P(ZJ)
• 디스펜스 대상 액체는 독성을 가지고 있을 수도 있고 위험할 수도 있습니다.
적절한 취급 및 안전 예방조치는 물질 안전 보건 자료를 참조하십시오.
• 가연성 물질을 디스펜스할 경우에는 흡연을 하거나 화염을 사용해서는 안 됩니다.
• 본 장비는 실내 전용입니다.
•
40
管脚(+)
10. I/O 組態與結束循環開關
在分配循环中，一个开集电路关闭，并在阀门正在分配时保持关闭。可以利用该电路向
主机返回信号，按顺序启动另一台设备，或者驱动必须与该分配循环联系在一起的任何
其他操作。允许来自外部电源的电力通过该电路操纵一个 5 到 24 的 VDC 负载。功耗
不得超过 250 mA。该负载可以是继电器、螺线管、计数器、LED 或能在 5 到 24 的
VDC 和最大功耗为 250 mA 的条件下工作的任何设备。
在点胶循环过程中，一个开集电路关闭，并在阀门正在点胶时保持关闭。3 号和 4 号管
脚可以作为反馈信号与其它设备同步。允许来自外部电源的电力通过该电路操纵一个 5
到 24 的 VDC 负载。功耗不得超过 250 mA。该负载可以是继电器、螺线管、计数器、
LED 或能在 5 到 24 的 VDC 和最大功耗为 250 mA 的条件下工作的任何设备。
注：
在点胶循环过程中，3 号管脚要接地。务必确保外部设备（控制点胶设备/控制器的机
器）的接地与 T500R 控制器相同。

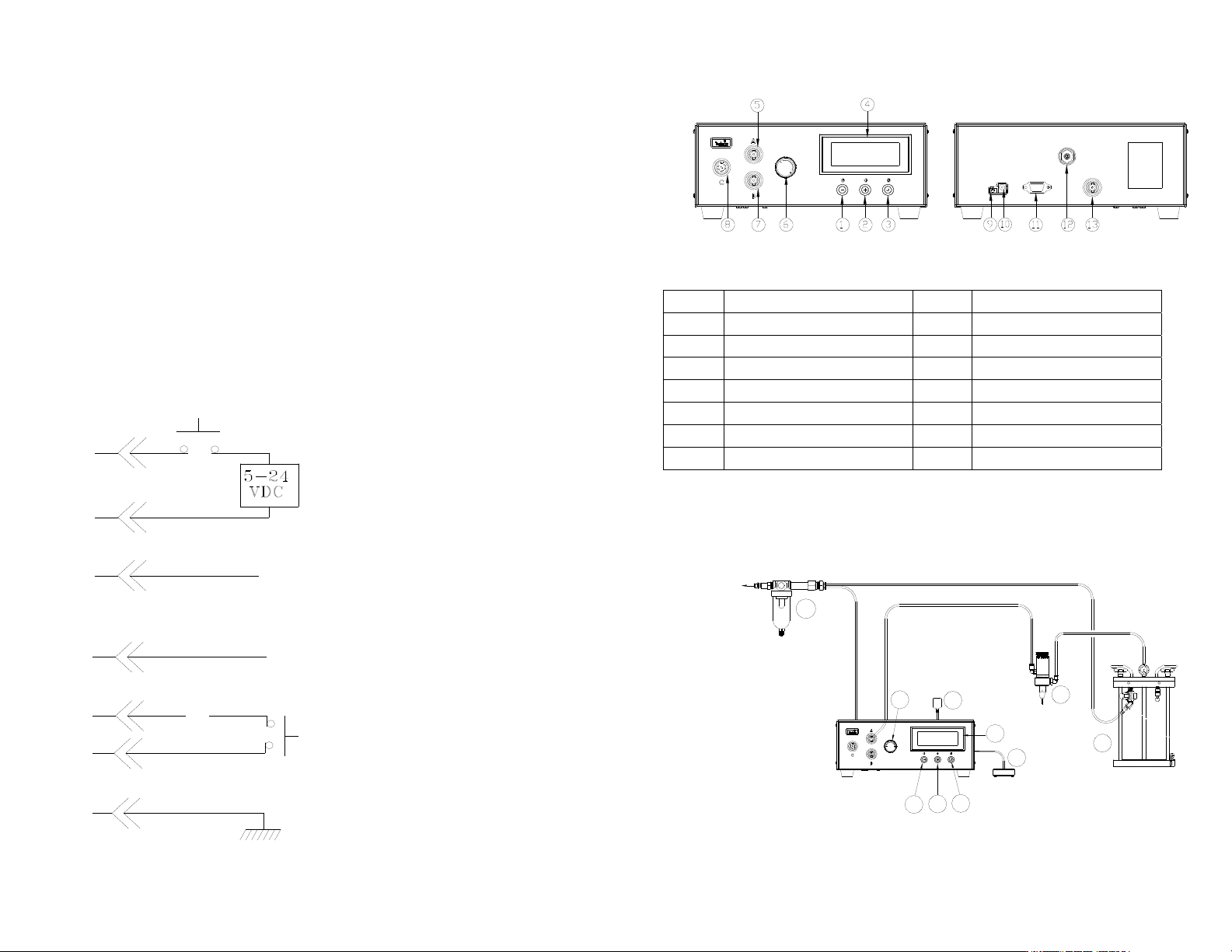

利用电压发起一个点胶循环
结束循环反馈
在点胶循环过程中, 3 号管脚接地(-)
在点胶循环结束时, 3 号管脚没有连接
（
开路
）
当低压警报打开, 4 号管脚接地(-)
当低压警报关闭
,
4 号管脚没有连接
(
开路
)
要用触点闭合发起一个点胶循环
机箱接地
7、8、9 号管脚=可用(可提供)
管脚
管脚
管脚
管脚
管脚(-)
管脚
17
4. 功能
图 1.0
5. 设置说明
5.1
控制气动阀门
注意：此设备必须安装
5
微米的过滤网
(TSD800-6)
，以确保适当的气体过滤。
图 2.0
条目 说明 条目 说明
1
电源按钮
8
电动机驱动电源插座
2
模式按钮
9
脚踏开关插座
3
设置/保存按钮
10
电源插座
4
显示屏
11
I/O 连接
5
出气口（未调节）
12
进气口
6
气压调节器
13
附件出气口
7
出气口（已调节）
TO AIR SOURCE
10
8
9
5
7
1
2
3
6
4
18
5.1.1 连接设备：（参见图 2.0）
1. 将电源线、脚踏开关和空气软管连接至设备的背部。确保进气口压力为 70 psi
（4.8 巴）或更高。
2. 按“电源”按钮 (1) 启动设备。
3. 将“阀门”空气软管连接至“端口 A”。
注意：“端口
A
”的压力可以由低压设置监控，但是不能由设备中的气压调节器进行
调节。它提供与进气口相同的压力。另一方面，“端口
B
”的压力可以被调节，但是
与低压设置无关。
4. 同时按“模式”按钮 (2) 和“设置”按钮 (3)，直到显示屏的右上角出现“VALVE”（阀
门），如图 3.0 所示。
图 3.0
5.1.2 程序选择
1. 按“设置”按钮 (3) 突出显示程序编号选项。
2. 按 (+) 或 (-) 按钮选择所需程序。
3. 按“设置”按钮 (3) 退出。
5.1.3 手动／排胶点胶循环设置
1. 按“模式”按钮 (2) 直到显示屏上出现“PURGE”（排胶）。
2. 压住“脚踏开关”以激活点胶循环。
5.1.4 自动点胶循环设置：
1. 按下“模式”按钮 (2) 选择“TIMED MODE”（定时模式）或“INTERRUPT”（中断）。
2. 按住“设置”按钮 (3) 持续 2 秒钟以进入设置屏幕。点胶时间的末位数将会突出显
示。
3. 按“设置”按钮 (3) 将光标移到下一位置。
4. 按 (+) 或 (-) 按钮设定时间。
5. 按住“设置”按钮 (3) 持续 2 秒钟以保存数据。
6. 如果设备处于“TIMED MODE”（定时模式），压下然后松开“脚踏开关”以激活定
时点胶循环。
7. 如果设备处于“INTERRUPT”（中断），压住“脚踏开关”直至点胶循环完成。当“脚
踏开关”松开时，点胶循环中断，当“脚踏开关”又重新压下时，点胶循环恢复。
条目 说明 条目 说明
1
电源按钮
6
气压调节器旋钮
2
模式按钮
7
脚踏开关
3
设置按钮
8
气动阀门（未随机附带）
4
液晶显示屏
9
储液室（未随机附带）
5
电源适配器
10
气体过滤器
程序
编号
循环模式
控制类型
点胶时间
计数器
阀门压力端口
压力端口 B（可调节）
0.100S A: 70 PSI
B: 70 PSI
P1 TIMED MODE VALVE
1
39
7. 維護
本點膠機在設計和製造上都盡量減少維護的需求。為確保無故障操作，請遵循下列步
驟：
1. 確定空氣供應清潔且乾燥。
2. 避免設備與濕度過大或飽和溶液連接。
3. 避免連接的空氣供應壓力超過 100 psi（6.9 bars）
4. 僅使用戊醇清潔主機架的外表面。
5. 僅使用柔軟的布料擦拭液晶顯示器 (LCD)。
8. 備用零件與附件
有關 TS500R 備件和附件的資訊，請訪問 http://www.techconsystems.com
上的 TS500R
「使用者指南」網頁。
9. 有限保固
OK International 向原始購買者保證本產品從購買日起两 (2) 年內不會發生材料和工藝缺
陷，但不包括正常的磨損、濫用以及錯誤安裝。屬於保固範圍的故障產品或部件和元件
將可免費維修或更換（由 OK International 選擇）。如果產品在保固範圍內出現故障，
客戶須聯絡最近的 OK International 辦公室或經銷商，確認在將產品送至指定的 O
K
International 授權服務中心之前進行退貨 驗證。有關最近的
OK International 辦公室或經
銷商的聯絡資訊，請訪 問 www.techconsystems.com。OK International 保留更改技術產品的
權利，恕不另行通知。
