24 DISP: 0.100 70 p si P1 TIMED MODE VAL VE 5.5 循环计数器（参见图 9.0 ）循环计数器记录被激活的自动点胶循环次数。最高可记录 60,000 次循环。要重设计数器，请遵循以下步骤： 1. 按住“设置”按钮 (3) 持续 2 秒钟以进入设置屏幕。 2. 同时按住“设置”按钮 (3) 和“模式”按钮 (2) 以清除计数器。 3. 按住“设置”按钮 (3) 持续 2 秒钟以退出设置 …

注意：「埠

」的壓力可以由低壓設定監控，但並非由設備中的氣壓調節器

進行調節。它提供與進氣口相同的壓力。另一方面，「埠

」的壓力已進行

調節，但是與低壓設定無關。

9. 如果設備處於「INTERRUPT」（中斷）模式，壓住「腳踏開關」直到點膠

循環完成。如果放開「腳踏開關」，可以中斷點膠循環；當「腳踏開關」重新

壓下時，點膠將會循環恢復。

5.3

控制標準的

TS5000

旋轉式泵

注意：本設備必須安裝

微米的過濾網

(TSD800-6)

，以確保適當的氣體過濾。

圖 6.0

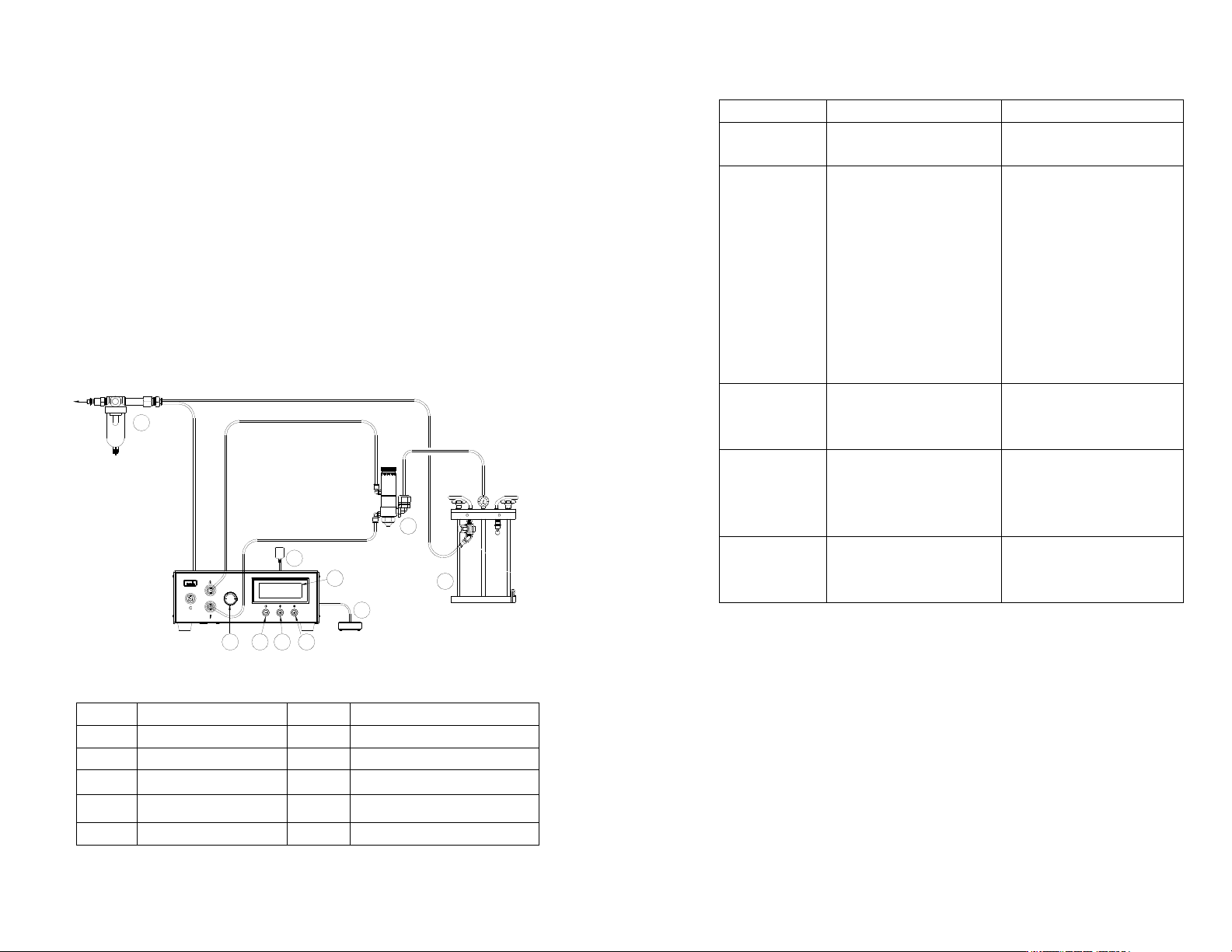

5.3.1 連接設備：（參見圖 6.0 以瞭解詳細資訊）

1. 將電源線、腳踏開關和空氣軟管連接至設備的背面。

2. 將「電動機電纜」連接至「埠 C」。

3. 將注射器空氣軟管連接至「埠 B」（已調節，脈衝空氣信號）

項目說明項目說明

電源按鈕

氣壓調節器旋鈕

模式按鈕

腳踏開關

設定按鈕

TS5000 旋轉式泵（未隨機附帶）

液晶顯示器

空氣過濾器

變壓器

儲料器（未隨機附帶）

321

TO AIR SOURCE

10000P 15 PSI

1P 15 PSI

P1 TIMED MODE PUMP-E

20.000V 1

4. 按“电源”按钮 (1) 启动设备。

5. 同时按“模式”按钮 (2) 和“设置”按钮 (3)，直至显示屏的右上角出现“PUMP-E”

（泵-E）。

图 8.0

5.4.2 程序选择：请遵循第 5.3.2 节中的步骤

5.4.3 手动／排胶点胶循环：请遵循第 5.3.3 节中的步骤

5.4.4 自动点胶循环设置：请遵循第 5.3.4 节中的步骤

5.4.5 編碼器計數迭代的設置

編碼計數的缺省最大值是 60,000P。然而有個“迭代（Itr）”功能允許將這一極

限值自動擴大到 4 倍（240,000P）

1. 按下#3 鍵並保持 2 秒鐘，進入設置畫面

2. 同時按下#1 鍵（電源按鍵）和#2 鍵（模式按鍵）3 次直至“Itr”顯示

3. 同時按動設置/保存鍵（#3 鍵）和（+）鍵，增加迭代

4. 同時按動設置/保存鍵（#3 鍵）和（-）鍵，減少迭代

按動設置/保存鍵（#3 键），保存數據返回主頁面

图 9.0

计数器

压力端口 A（未使用）

压力端口 B（可调节）

程序

编号

循环模式

控制类型

输入电压

编码器计数

编码器倒计数

DISP: 0.100 70 psi

P1 TIMED MODE VALVE

5.5 循环计数器（参见图 9.0）

循环计数器记录被激活的自动点胶循环次数。最高可记录 60,000 次循环。要重设计

数器，请遵循以下步骤：

1. 按住“设置”按钮 (3) 持续 2 秒钟以进入设置屏幕。

2. 同时按住“设置”按钮 (3) 和“模式”按钮 (2) 以清除计数器。

3. 按住“设置”按钮 (3) 持续 2 秒钟以退出设置屏幕。

5.6 更改压力单位显示（参见图 9.0）

默认的压力单位显示是“psi”。要将压力单位显示改为“bar”（巴），请遵循以下步骤：

1. 按住“设置”按钮 (3) 持续 2 秒钟以进入设置屏幕。

2. 同时按两次 (+) 和 (-) 按钮。单位“psi”将会闪烁。

3. 同时按“设置”按钮 (3) 和 (+) 按钮，将单位显示改为“bar”（巴）。重复此步骤将

单位显示改回“psi”。

4. 按住“设置”按钮 (3) 持续 2 秒钟以退出设置屏幕。

5.7 低压设置（参见图 9.0）

低压设置在出厂前被预置为 70 Psi（4.8 巴）。当提供的压力降到 70 Psi（4.8 巴）以

下时，设备将不能运转。要更改低压设置值，请遵循以下步骤：

1. 在“TIMED MODE”（定时模式）下设置点胶循环。

2. 按住“设置”按钮 (3) 持续 2 秒钟以进入设置屏幕。

3. 同时按住 (+) 和 (-) 按钮，显示屏上会出现低压设置值，如图 6.0 所示。

4. 同时按住“设置”按钮 (3) 和 (+) 按钮增大设置值。

5. 同时按住“设置”按钮 (3) 和 (-) 按钮减小设置值。

6. 按住“设置”按钮 (3) 持续 2 秒钟以保存数据。

图 10.0

5.8 多點設定:

TS500R 最多可設定 10 個獨立或連續點膠點，此時應激活連續模式。

1. 按説明書 5.1.2 程序選擇和 5.1.4 自動點膠循環設置設定需要的點膠時間

2. 按下並保持住模式鍵（#2 鍵）2 秒鐘，進入連續模式

3. 按下並保持住設置/保存鍵（#3 鍵）進入連續程序設置頁面

4. 按動 (+) 或 (-)鍵設置點膠程序號

5. 按下然後釋放設置/保存鍵（#3 鍵）保存選擇的連續點膠程序

6. 踏下腳踏開關激活連續點膠模式

7. 按下並保持模式鍵（#2 鍵）2 秒鐘退出連續點膠模式

低压设置值

0.050S B: 40 PSI

P1 TIMED MODE SPRAY

0.100S A: 70 PSI

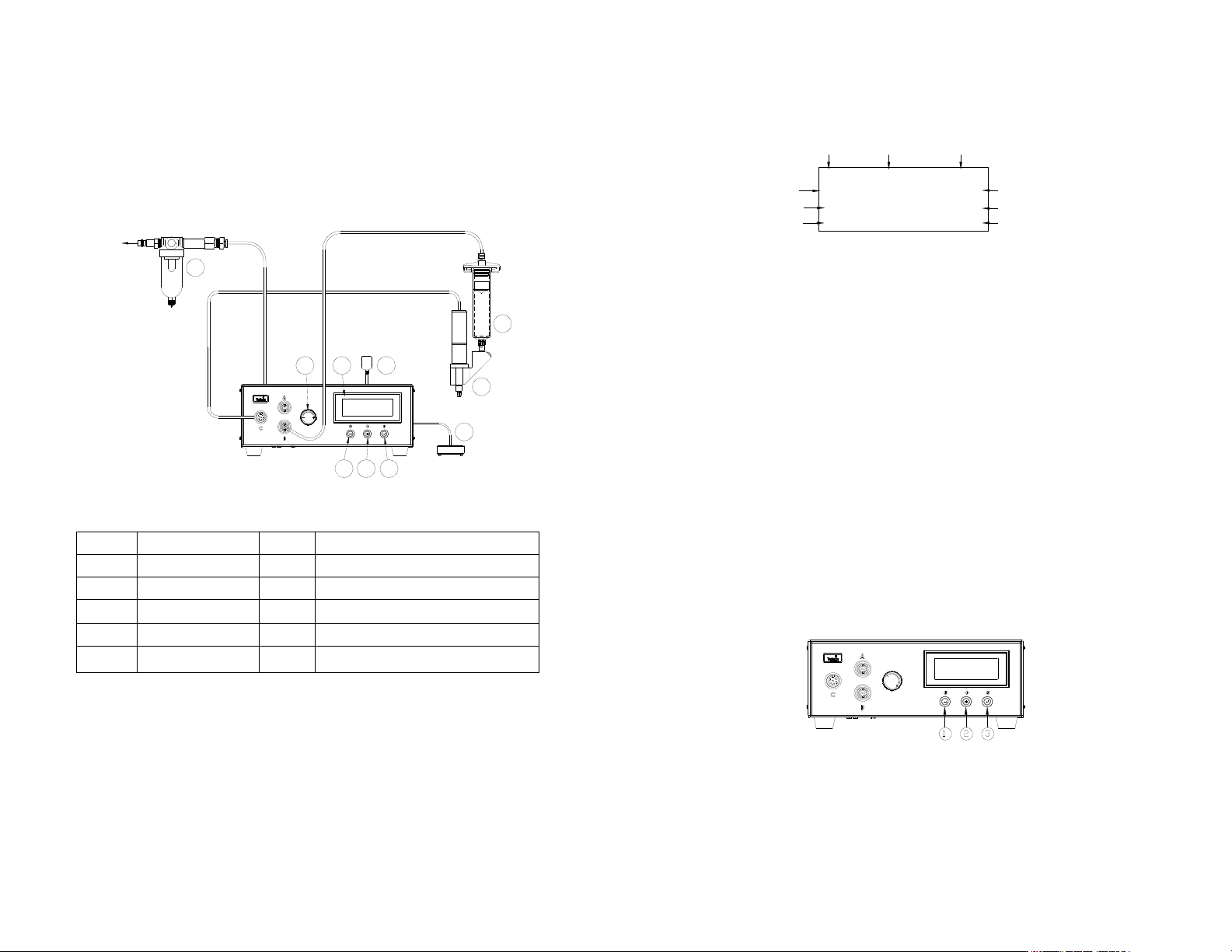

5.2.1 連接設備：（參見圖 4.0）

1. 將電源線、腳踏開關和空氣軟管連接至設備的背面。確定進氣口壓力為 70 psi

（4.8 bars）或更高。

2. 按「電源」按鈕 (1) 啟動設備。

3. 將「閥門」空氣軟管連接至「埠 A」，「霧化」空氣軟管連接至「埠 B」。

4. 同時按「模式」按鈕 (2) 和「設定」按鈕 (3)，直到顯示器的右上角出現

「SPRAY」（噴霧）。

圖 5.0

5.2.2 程式選擇

請遵循第 5.1.2 節中的步驟 1 至 4

5.2.3 手動／排膠點膠循環設定：

注意：完整的噴霧循環包括：預噴霧、噴霧和後噴霧

1. 按「模式」按鈕 (2) 直到顯示器上出現「PURGE」（排膠）。

2. 按住「設定」按鈕 (3) 2 秒鐘以進入設定畫面。預噴霧時間 (PRE) 的最後一

位數將會反白顯示。

3. 按 (+) 或 (-) 按鈕設定時間。

4. 按住「設定」按鈕 (3) 2 秒鐘，將遊標移至後噴霧時間 (POST)。

5. 按「設定」按鈕 (3) 將遊標移至下一個位置。

6. 按 (+) 或 (-) 按鈕設定時間。

7. 按住「設定」按鈕 (3) 2 秒鐘以儲存資料。

8. 旋轉氣壓調節器旋鈕 (6) 直到顯示器上出現所需氣壓，即可調大霧化氣

壓。

9. 壓住「腳踏開關」以啟動噴霧循環。

5.2.4 自動點膠循環設定：

1. 按下「模式」按鈕 (2) 選擇「TIMED MODE」（定時模式）或「INTERRUPT」

（中斷）模式。

2. 按住「設定」按鈕 (3) 2 秒鐘以進入設定畫面。噴霧時間／點膠時

間 (DISP) 的最後一位數將會反白顯示。

3. 按 (+) 或 (-) 按鈕設定時間。

按住「設定」按鈕 (3) 2 秒鐘，將遊標移至預噴霧時間 (PRE)，然後

重複此步驟，進入後噴霧時間 (POST)。

按「設定」按鈕 (3) 將遊標移至下一個位置。

按 (+) 或 (-) 按鈕設定時間。

按住「設定」按鈕 (3) 2 秒鐘以儲存資料。

如果設備處於「TIMED MODE」（定時模式）模式，壓下然後放開「腳踏

開關」以啟動定時噴霧循環。

噴霧時間

預噴霧時間

程式編號

循環模式

控制類型

計數器

閥門壓力埠 A

霧化壓力埠 B（已調節）

7. 如果設備處於「INTERRUPT」（中斷），壓住「腳踏開關」直到點膠循環完

成。如果放開「腳踏開關」，可以中斷點膠循環；當「腳踏開關」重新壓下

時，點膠循環將會恢復。

5.1.5 教學模式設定

在教學模式下，只要壓下腳踏開關，就會累計點膠時間。這有助於確定點膠輸

出未知時所需的點膠時間。

1. 按下「模式」按鈕 (2) 選擇「INTERRUPT」（中斷）。

2. 按住「設定」按鈕 (3) 進入教學模式。液晶顯示器 (LCD) 上的時間將顯示

「0.000」。

3. 壓住「腳踏開關」，將會累計點膠時間。

4. 當已點膠所需的液量時，放開「腳踏開關」。

5. 按住「設定」按鈕 (3) 2 秒鐘以儲存資料。

6. 按「設定」按鈕 (2) 切換至「TIMED MODE」（定時模式）。

7. 此時點膠機設定為重複此定時循環。

5.2

控制噴霧閥門

注意：本設備必須安裝

微米的過濾網

(TSD800-6)

，確保適當的氣體過濾。

圖 4.0

項目說明項目說明

電源按鈕

氣壓調節器旋鈕

模式按鈕

腳踏開關

設定按鈕

氣動閥門（未隨機附帶）

液晶顯示器

儲液室（未隨機附帶）

變壓器

空氣過濾器

TO AIR SOURCE

6. 故障排除

故障可能的原因排除方法

液晶显示屏不亮 • 未通电

• 检查电源线连接

• 打开电源

系统无法启动 • 提供的压力降到设定压

力以下

• 未接通脚踏开关或插头

未正确插入

• 脚踏开关有问题

• 设备内部线路受损或连

接松动

• 螺线管有问题

• PC 板有问题

• 增大提供的压力

• 检查脚踏开关连接

• 维修或更换脚踏开关

• 拔去电源线，断开气源除

去封盖，检查受损的电线

或连接松动处

• 更换螺线管

• 更换 PC 板

系统无法增压 • 气压不足

• 空气软管未插入

• 调节器有问题

• 增大气源压力

• 检查连接

• 更换调节器

电动机无响应 • 脚踏开关连接松动

• 电动机电缆连接松动

• 输入电压太低

• 点胶时间太短

• 检查脚踏开关连接

• 检查电动机电缆连接

• 增大输入电压

• 增大点胶时间

出胶不一致 • 胶合剂中有气泡

• 点胶时间太短

• 点胶针头开始堵塞

• 去除材料中的空气

• 增加点胶时间

• 更换针头
