CONTENTS
Page Number
1. Safety ………………………………………………………………… 2
2. Symbol Definitions ……………………………………………….. 3
3. Specifications ……………………………………………….……….. 3
4. Features …………………………………………………………….. 4
5. Setup Instructions
5.1 To Control Pneumatic Valve ………………………………….. 4
5.2 To Control Spray Valve ……………………………………….. 6
5.3 To Control TS5000 Rotary Pump ……………………………... 8
5.4 To Control TS5000 Rotary Pump with Encoder Motor………... 9
5.5 Cycle Counter …………………………………………………. 10
5.6 To Change Pressure Unit Display……………………………… 11
5.7 Low Pressure Setting ………………………………………….. 11
5.8 Multiple Shots Setting ………………………………………… 11
6. Troubleshooting …………………………………………………….. 12
7. Maintenance …………………………………………………………. 13
8. Spare Parts and Accessories ………………………………………... 13
9. Warranty ……………………………………………………………... 13
10. I/O Configuration and End of Cycle Switch ………………………. 14
1.
SAFETY
1.1 Intende d Use:
WARNING: Use of this equipment in ways other than those described in this User
Guide may result in injury to persons or damage to property. Use this equipment
only as described in this User Guide.
OK International cannot be responsible for injuries or damages resulting from
unintended applications of its equipment. Unintended uses may result form taking
the following actions:
• Making changes to equipment that has not been recommended in the User
Guide
• Using incompatible or damaged replacement parts
• Using unapproved accessories or auxiliary equipment
1.2 Safety P rec a utions:
• Do not operate this unit in excess of maximum ratings/settings
• Always wear appropriate personal protective clothing or appare l
• Use only the following power adaptor models: PSA15R-240P(ZJ)
• The fluid being dispensed may be toxic and/or hazardous. Refer to Material
Safety Data Sheet for proper handling and safety precautions
• Do not smoke or use open flame when fla mmable materials are being dispensed
• This equipment is for indoor use only
54
10. I/O 구성 및 주기 피드백의 종료
디스펜스 공정 중에 오픈 콜렉터 회로는 닫히고 밸브가 토출 되고 있을 때는 닫혀 있게
된다.
그리고 pin 3 과 pin 4 는 다른 구성품과 동시에 작동되도록 하는 피드백 신호이다.
외부전원은 5-24 VDC(직류)에 동작되어 회로를 통하도록 되어 있다.
소비전력은 250mA 초과 되지 않아야 하며, 전기적 부하는 5-24VDC 범위 내 최대
250mA 전류 범위 내에서 작동되는 릴레이, 솔레노이드, 계수기 LED 또는 다른
구성품들이다.
<주의>
디스팬스 공정중 pin 3 은 접지되며,
디스팬서와 콘트롤러 를 통제하는 외부 장비는 TS500R 콘트롤러 와 같은 접지를
가져야 한다.
7000-3810_E
샤시 접지
Pin 7
,
8
,
and 9 = Available
(
사용가능함
)
접촉 종료를 위한 디스펜스 공정
저압의 알람이 울리면 pin 4 는 접지(-)되며
알람이 꺼지면 pin4 연결이 끊어짐 (open 상태)
고정 피드백
디스팬스 공정 중 pin 3 은 접지(-)되며,
디스펜스 공정 마지막에는 Pin 3 연결이 끊어짐 (open 상태)
디스팬스 공정 시작을 위한 전원
Pin 1
(
+
)
Pin 2
(
-
)
Pin 3
Pin 4
Pin 5
Pin 6
Pin 5
3
2. SYMBOL DEFINITIONS
Symbol Definition
Power On/Off
Cycle Mode
Timer
3. SPECIFICATIONS
Size
254mm x 191mm x 102mm
(10” X 7.5” X 4.0”)
Weight 2.6 kg (5.8lbs)
Input Voltage 24VDC
Output Voltage Range 0-24 VDC
Rated Power 15W
Air Input 100 psi (6.9 bars) Max.
Air Output 0-100 Psi (6.9 bar)
Pollution Degree II
Installati o n Ca tegory I
Indoor Use Altitude up to 2,000m (6,562ft)
Operating Temperature 0˚C to 50˚C (32˚F to 122˚F)
Storage Temperature -10˚C to 60˚C (14˚F to 140˚F)
Max. Relative Humidity
80% for temperature up to 31˚C (87.8˚F) Decreasing
linearly to 50% relative humidity at 40˚C (104˚F)
Timer 0.008-60.000 seconds
Cycle Mode Timed, Interrupt, Purge
Timing Repeat Tolerance +/- 0.001%
Cycle Rate 900 cycles/min
LCD 20 X 4 display segments
4
4.
FEATURES

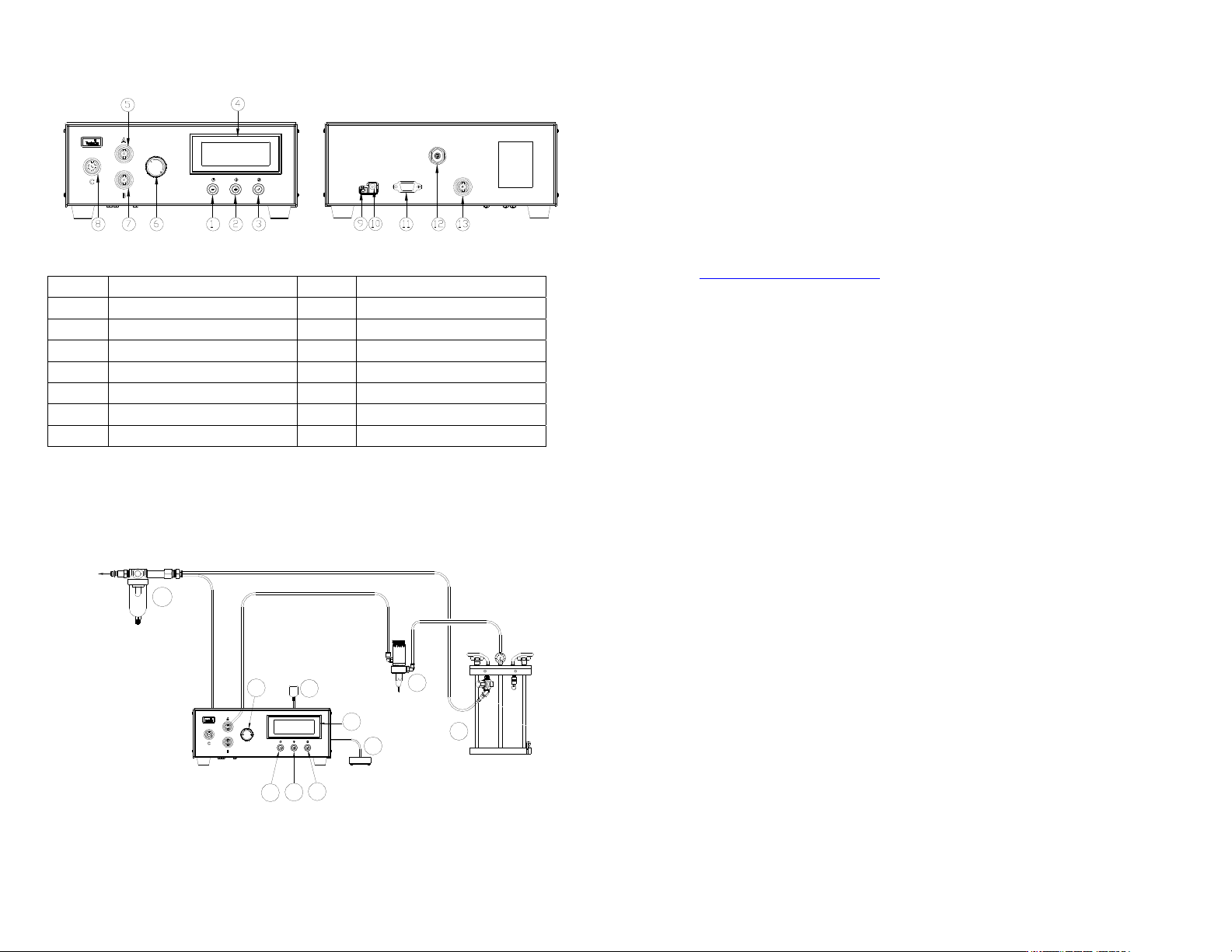

Figure 1.0
5.
SETUP INSTRUCTIONS
5.1 TO CONTROL PNEUMATIC VALVE
CAUTION: A 5-micron filter (TSD800-6) must be installed with the unit to ensure
proper air filtration.
Figure 2.0
Items Description Items Description
1 Power Button 8 Motor Drive Outlet
2 Mode Button 9 Foot Switch Receptacle
3 Set up/Save Button 10 Power Receptacle
4 Display 11 I/O Connection
5 Air Outlet (Unregulated) 12 Air Inlet
6 Air Pressure Regulator 13 Accessory Air Outlet
7 Air Outlet (Regulated)
TO AIR SOURCE
10
8
9
5
7
1
2
3
6
4
53
7. 유지 보수
디스펜서는 상대적으로 유지 보수가 필요 없도록 설계, 제작되었습니다. 문제 없이
작동시키려면 아래의 단계들에 따라 주십시오:
1. 공급되는 공기는 반드시 청결하고 건조해야 합니다.
2. 습도가 과다하거나 용제가 포화 상태인 곳에 장치를 연결하지 않도록
하십시오.
3. 100 psi (6.9 bars)가 넘는 곳에 공기 공급 장치를 연결하지 마십시오.
4. 반드시 아밀 알코올만을 사용하여 주 동체 표면을 청소해 주십시오.
5. 연한 천을 이용하여 LCD 를 닦아주십시오.
8. 예비 부품 및 부장품
TS500R 의 예비 부품과 부장품 정보를 보시려면 TS500R 사용설명서 웹 페이지
http://www.techconsystems.com
을 방문하십시오.
9. 제한 보증
OK International 은 최초 구매자를 대상으로 소재 및 제조 상의 결함에 한해 일(2)년
동안 본 제품을 보증하여 드리되, 일반적인 마모나 긁힘, 오용 및 잘못된 설치 등은
제외합니다. 보증에 의거하여 결함이 있는 제품이나 부장품 및 부품은 (OK
International 의 결정에 따라) 무료로 수리 또는 교환해 드립니다. 보증에 의거, 결함이
있는 제품을 구매하신 고객께서는 지정된 OK International 공인 서비스 센터로 제품을
보내시기 전에 가까운 OK International 사무소나 유통 업체에 연락하셔서 반품 인증을
받아주시기 바랍니다. 가장 가까운 OK International 사무소나 유통 업체에 관한 정보는
www.techconsystems.com 을 방문하셔서 확인할 수 있습니다. OK International 은 통보
없이 엔지니어링 제품을 변경할 권리를 가지고 있습니다.
