26
7. 维护
本点胶机在设计和制造上都趋于完善，很大程度上减少了维护需求。为确保无故障操
作，请遵循以下建议：
1. 确保气源清洁、干燥。
2. 避免设备与湿度过大或饱和溶液连接。
3. 避免所连接的气源压力超过 100 psi（6.9 巴）。
4. 仅使用戊醇清洗主机架的外表面。
5. 仅使用柔软的布料擦拭液晶显示屏 (LCD)。
8. 备件和附件
有关 TS500R 备件和附件的信息，请访问 http://www.techconsystems.com
上的 TS500R
“用户指南”网页。
9. 有限保修
OK International 向原始购置者保证从购买该产品之日起 两 (2) 年之内不会发生材料和
工艺缺陷，但不包括正常的磨损、滥用以及错误安装。属于保修范围内的次品或有故
障的部件和组件会得到免费维修或更换（由 OK International 决定）。顾客如果发现保
修范围内的产品故障，须联系最近的 OK International 办事处或经销商，以确保在将产
品运送到指定的 O
K
International 授权服务中心之前得到了退货授权。有关最近的
OK
International 办事处或经销商的联系信息，请 访问 www.techconsystems.com。OK
International 保留更改技术产品的权
31
0.100S A: 70 PSI
B: 70 PSI
P1 TIMED MODE VALVE
1
5.1.1 連接設備：（參見圖 2.0）
1. 將電源線、腳踏開關和空氣軟管連接至設備的背面。確定進氣口壓力為 70 psi
（4.8 bars）或更高。
2. 按「電源」按鈕 (1) 啟動設備。
3. 將「閥門」空氣軟管連接至「埠 A」。
注意：「埠
A
」的壓力可以由低壓設定監控，但並非由設備中的氣壓調節器
進行調節。它提供與進氣口相同的壓力。另一方面，「埠
B
」的壓力已進行
調節，但是與低壓設定無關。
4. 同時按「模式」按鈕 (2) 和「設定」按鈕 (3)，直到顯示器的右上角出現
「VALVE」（閥門），如圖 3.0 所示。
圖 3.0
5.1.2 程式選擇
1. 按「設定」按鈕 (3) 反白程式編號選項。
2. 按 (+) 或 (-) 按鈕選擇所需程式。
3. 按「設定」按鈕 (3) 退出。
5.1.3 手動／排膠點膠循環設定：
1. 按「模式」按鈕 (2) 直到顯示器上出現「PURGE」（排膠）。
2. 壓住「腳踏開關」以啟動點膠循環。
5.1.4 自動點膠循環設定：
1. 按下「模式」按鈕 (2) 選擇「TIMED MODE」（定時模式）或「INTERRUPT」（中斷）。
2. 按住「設定」按鈕 (3) 2 秒鐘以進入設定畫面。點膠時間的最後一位數將會反白顯示。
3. 按「設定」按鈕 (3) 將遊標移至下一個位置。
4. 按 (+) 或 (-) 按鈕設定時間。
5. 按住「設定」按鈕 (3) 2 秒鐘以儲存資料。
6.
如果設備處於「TIMED MODE」（定時模式），壓下然後放開「腳踏開關」
以啟動定時點膠循環。
項目 說明 項目 說明
1
電源按鈕
6
氣壓調節器旋鈕
2
模式按鈕
7
腳踏開關
3
設定按鈕
8
氣動閥門（未隨機附帶）
4
液晶顯示器
9
儲液器（未隨機附帶）
5
變壓器
10
空氣過濾器
點膠時間
程式編號
循環模式
控制類型
計數器
閥門壓力埠
壓力埠 B（已調節）
30

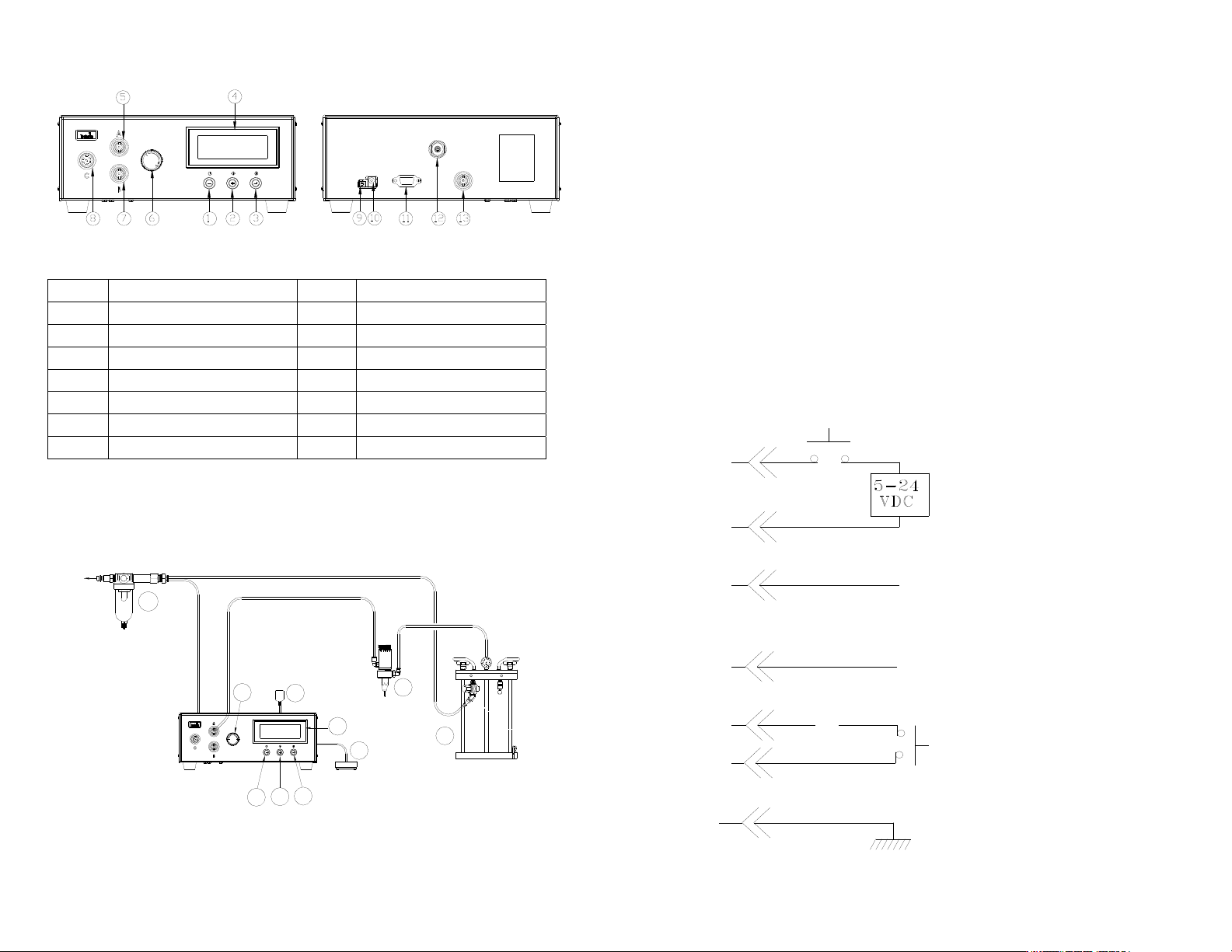

4. 功能介紹
圖 1.0
5. 設定說明
5.1
控制氣動閥門
注意：本設備必須安裝
5
微米的過濾網
(TSD800-6)
，以確保適當的氣體過濾。
圖 2.0
項目
說明 項目 說明
1
電源按鈕
8
電動機驅動電源插座
2
模式按鈕
9
腳踏開關插座
3
設定／儲存按鈕
10
電源插座
4
顯示器
11
I/O 連接
5
出氣口（未調節）
12
進氣口
6
氣壓調節器
13
附件出氣口
7
出氣口（已調節）
TO AIR SOURCE
10
8
9
5
7
1
2
3
6
4
27
10. I/O 配置和循环结束开关
在分配迴圈中，一個開集電路關閉，並在閥門正在分配時保持關閉。可以利用該電路向
主機返回信號，按順序啟動另一台設備，或者驅動必須與該分配迴圈聯繫在一起的任何
其他操作。允許來自外部電源的電力通過該電路操縱一個 5 到 24 的 VDC 負載。功耗
不得超過 250 mA。該負載可以是繼電器、螺線管、計數器、LED 或能在 5 到 24 的
VDC 和最大功耗為 250 mA 的條件下工作的任何設備。
在點膠迴圈過程中，一個開集電路關閉，並在閥門正在點膠時保持關閉。3 號和 4 號管
腳可以作為回饋信號與其他設備同步。允許來自外部電源的電力通過該電路操縱一個 5
到 24 的 VDC 負載。功耗不得超過 250 mA。該負載可以是繼電器、螺線管、計數器、
LED 或能在 5 到 24 的 VDC 和最大功耗為 250 mA 的條件下工作的任何設備。
注：
在點膠迴圈過程中，3 號管腳要接地。務必確保外部設備（控制點膠設備/控制器的機
器）的接地與 TS500R 控制器相同。
利用電壓發起一個點膠迴圈
結束迴圈回饋
在點膠迴圈過程中, 3 號管腳接地(-)
當低壓警報打開, 4 號管腳接地(-)
當低壓警報關閉, 4 號管腳沒有連接
(
開路
)
要用觸點閉合發起一個點膠迴圈
機箱接地
7、8、9 號管腳=可用(可提供)
管腳
管腳
管腳
管腳
管腳(-)
管腳(+)
管腳
28
目錄
頁碼
1. 安全性 ……………………………………………………… 28
2. 符號定義 …………………………………………………. 29
3. 規格說明 …………………………………………………. 29
4. 功能介紹 …………………………………………………. 30
5. 設定說明
5.1 控制氣動閥門 …………………………………………. 31
5.2 控制噴霧閥門 …………………………………………. 32
5.3 控制 TS5000 旋轉式泵 ……………………………….. 34
5.4 控制搭載編碼器電動機的 TS5000 旋轉式泵 ……….. 36
5.5 循環計數器 ……………………………………………. 37
5.6 更改壓力單位顯示…………………………………….. 37
5.7 低壓設定 ………………………………………………. 37
5.8 多点设定………………………………………………….. 38
6. 疑難排解 …………………………………………………. 38
7. 維護 ……………………………………………………… 39
8. 備用零件與附件 ………………………………………… 39
9. 保固 ……………………………………………………… 39
10. I/O 組態與結束循環開關 ………………………………… 40
1. 安全性
1.1 用途：
警告：除本「使用者指南」中說明的使用方法之外，以其他任何方式使用本設備均可能
會導致人身傷害或財產損失。請務必遵照本「使用者指南」中說明的方式使用本設備。
OK International 對於因設備的非正常應用所造成的人身傷害或財產損失概不負責。非正
常應用可能是由於下列行為所致：
• 對設備進行「使用者指南」中並未建議的改動
• 使用不相容或已損壞的替代部件
• 使用未經核准的附件或輔助設備
1.2 安全注意事項：
• 操作本設備時請勿超過最大額定功率／設定
• 始終穿著適當的個人防護衣物或服裝
• 僅可使用下列變壓器型號：PSA15R-240P(ZJ) 或 PW118RA2403B01、
PW118RA2403H01、PW118RA2403M01、PW118RA2403G01
• 正在點膠的液體可能是有毒和／或是危險物質。請參閱「材料安全資料
表」以瞭解正確的處理方式和安全注意事項
• 使用易燃材料點膠時，請勿吸煙或使用明火
• 該設備僅供在室內使用
29
2. 符號定義
符號 定義
電源開關
循環模式
定時器
3.
規格說明
尺寸
254mm x 191mm x 102mm
(10” X 7.5” X 4.0”)
重量 2.6 公斤（5.8 磅）
輸入電壓
24VDC
輸出電壓範圍
0-24 VDC
額定功率
15W
進氣量 最大 100 psi（6.9 bars）
排氣量 0-100 Psi（6.9 bars）
污染程度
II
安裝類別 I
室內使用 最高海拔 2,000 公尺 (6,562 尺)
操作溫度 0˚C 至 50˚C（32˚F 至 122˚F）
儲藏溫度 -10˚C 至 60˚C（14˚F 至 140˚F）
最大相對濕度
溫度 31°C (87.8°F) 時為 80%，達 40°C (104°F) 時線性
降低為 50%
定時器 0.008-60.000 秒
循環模式 定時、中斷、排膠
定時重複公差
+/- 0.001%
循環率 900 次／分
液晶顯示器 (LCD) 20 X 4 顯示段
