操作手册 II Rev00 1-2 1-3 系统构成 1-3-1 系统构成 FX-3 电源装置 马达控制装置 X-Y 定位装置 基板传送装置 自动工具交换装置 (A TC) 固定送料器台架（机械式） 传送带浮动检测装置 0402 元件对应功能 送料器位置指示功能（ FPI ）*1 自动切带器 AT X 电源 贴片站点 基板宽度自动调整装置 送料器摆放台 真空泵 HOD 键盘 鼠标器 信号灯（带蜂鸣器） 框内的机器·功能为选 购项 *1 …
操作手册 II Rev00
1-1
第 1 章 设备概要
1-1 前言
高速模块贴片机 FX-3 是继承了 KE 系列构筑的模块概念灵活性能的芯片贴片机。
本设备设有 2 个贴片站点，每个站点由 6 连贴片轴的 2 个贴片头交替进行吸取和贴片。
X-Y 龙门台架结构采用线性电动机驱动，合理地实现了高速节拍贴片。
本机主要用于贴装小型芯片元件，通常情况下与 KE 系列的通用贴片机下游机器构成生产线。
本机可通过主控计算机（HLC），对 KE 系列贴片机及 JUKI 制造的点胶机等实行最佳程序分
配和进行控制，可灵活构筑适用于所有应用任务的各种生产线。
1-2 优点
◆有 2 个贴片站点，且各站点配备有前、后 2 台贴片头。前、后贴片头交替进行吸取和贴片，
实现了高速贴片。
◆X / Y 轴由线性伺服电动机构成，实现了同级最高节奏的同时确保了无噪音。
◆为增加同时吸取的元件数，实现高速度，各贴片头设有 6 根贴片轴，继承已有定评的、
各轴独立的Ｚ・
θ
控制方式，实现了高精度贴片。
◆标准设备装备真空泵，减少压缩空气消耗量，提高了吸取元件的稳定性。
◆备有 L-Wide 基板（510mm×360mm）选项，可对应大型显示器基板等的生产。
◆采用叠加画面功能，在主显示器显示摄像机画面，可一边看画面一边进行示教操作。
◆配备位置校正摄像机、高度测量装置、送料器统一准备功能（选购项），把准备作业的停机
时间缩短到最低限度，实现了设备的高运转率。
◆可通过标准摄像机（OCC）检测出坏板标记。
◆为防止元件挂错位导致的贴片错误，配备了防止元件误装系统（SCS）。（选购项）
◆在送料器部安装 LED 显示的指示器（送料器位置指示器：FPI），生产时可发出“元件用完
通知”、“元件剩余量警告”，利于提高更换元件的操作效率。(选购项)
◆贴片机具有识别贴片位置偏移和自动校正功能（FCS:Flexible Calibration System）,
可以保持交货当时的贴片精度。(选购项)
◆采用 Windows XP 操作系统，容易操作。
◆可实时切换多种语言（日语、英语、汉语）。
操作手册 II Rev00
1-2
1-3 系统构成
1-3-1 系统构成
FX-3
电源装置
马达控制装置
X-Y 定位装置
基板传送装置
自动工具交换装置 (ATC)
固定送料器台架（机械式）
传送带浮动检测装置
0402 元件对应功能
送料器位置指示功能（FPI）*1
自动切带器
ATX 电源
贴片站点
基板宽度自动调整装置
送料器摆放台
真空泵
HOD
键盘
鼠标器
信号灯（带蜂鸣器）
框内的机器·功能为选购项
*1 带有*1 标志的选项为工厂出货选项。
统一更换台功能 *1
紧急停止按钮
销基准
背面监视器（附带触摸屏 R）*1
外形基准
L-Wide 选购项 *1
HDD & SSD
CD-R/RW
迷你信号灯（显示元件用完）
*1
IC 回收带
位置校正摄像机(OCC)
高度测量装置(HMS)
激光识别贴片头(LNC60)
坏板标记读入器(BMR) *1
液晶显示器（带触摸屏）
CPU 板
IO 控制装置
软盘驱动器（FDD）
100BASE/10BASE T
以太网卡
外体
SOT 方向检查功能 *1
散件送料器、带状送料器、管状送料器
SCS(防止元件误装系统)
HLC(主生产线计算机)
基板观察程序
FCS (Flexible Calibration System)
EPU(外部编程装置)
贴片头
元件验证功能(CVS) *1
气压设备管道系统
废弃盒
连接器托架 *1
主线过滤器 *1
备用更换台功能（带连接器的托架）
备用更换台功能（不带连接器的托架）
打印端口
基板挡块可变 180 组
操作手册 II Rev00
1-3
1-4 设备的构成
1-4-1 本设备的构成

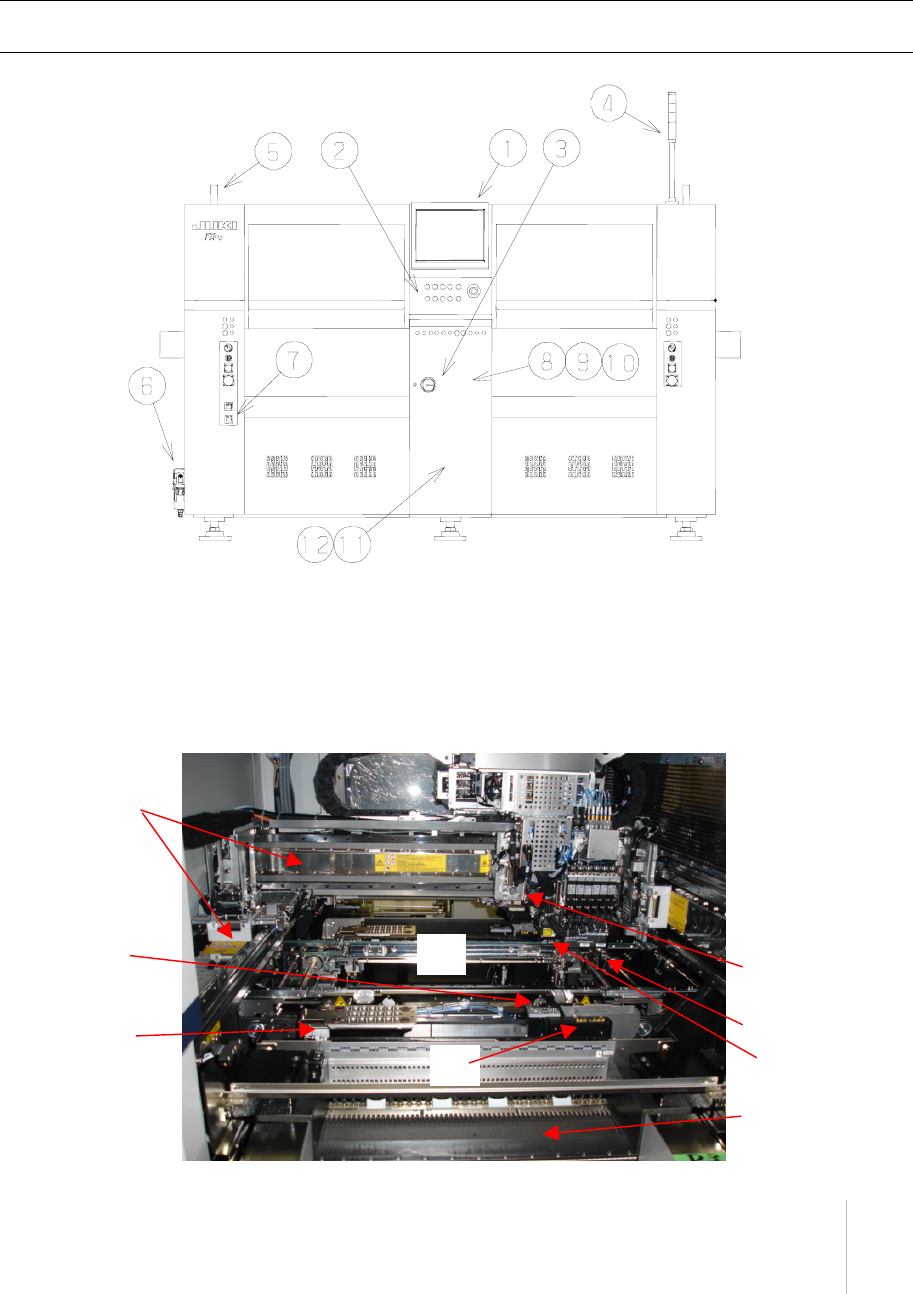

图 1-4-1-1 正面图
① 液晶监视器
⑤ 微型显示灯 ⑨ 鼠标
② 操作面板
⑥ 气动调压阀 ⑩ FDD/ DVD-ROM (选购项)
③ 电源开关
⑦ 压力表 ⑪ 真空泵（后侧）
④ 信号灯
⑧ 键盘 ⑫ 漏电断路器(后侧)
图 1-4-1-2
① ATC 单元 ④ X-Y 单元 ⑦ 送料器台架单元
② LNC60 贴片头单元 ⑤ 基板传送单元 ⑧ HMS 单元
③ OCC 单元 ⑥ CAL 块单元 ⑨ CVS 单元（选购项）
③
①
②
④
⑤
⑥
⑥
⑧
⑨
⑦
