操作手册 II Rev00
5-16
1) 请检查传送带有无明显的磨损、破损、松弛。
2) 有磨损、破损等时，请更换新的传送带。
1) 把安装在 A 部位长孔中的“调整传送带松紧用的滑轮”松开。
2）请从传送滑轮上拆下传送带，更换以下货号的传送带。
IN/OUT
STATION JOINT
ST 传送延长 LW
货号 40046935 40046396 40046937 40046938
A
B
200mm
201mm
搬送ベルト
3) 请调整传送带的张力。
① 在传送带松弛时(传送带没有张力)，用“油性笔等”在传送带上平坦部分间距200mm“B”
处，做2处标记。
② 按照与1)逆向步骤，转动“A部”的“传送滑轮”，撑紧传送带张力，在2处标记的间距
达到201mm的位置上，拧紧传送滑轮。
请注意站点部分，不要因传送带张力加大而使传送轨上不来。
③ 安装完毕后，执行“手动控制”数分钟，检查有无异常声音、脱落等问题。
④ 1周以后再检查1次张力。
检查项目
・
5-2-7 传送带
实施频度 ：每周
检查内容 检查传送带的磨损、破损、松弛
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准 ： 1 年
传送带
A
A
A
S 轨
轨
轨 JOINT 轨
操作手册 II Rev00
5-17
1) 用手动控制模式开动传送马达，检查滑轮旋转是否顺畅。
2) 若旋转不顺畅、或不旋转时，请更换滑轮。
1) 传送滑轮安装在前后轨道板上。
请松开固定螺丝，更换传送滑轮。
2) 更换后，请调整传送带的张力。
检查项目
・
5-2-8 传送滑轮
实施频度 ： 每周
检查内容 检查传送滑轮的动作
更换 更换传送滑轮
使用工具：
螺丝刀、扳钳
更换标准 ：
旋转不良时
レールプレート
プーリスペーサ
搬送プーリ
取付ねじ
平座金
六角ナット
ばね座
レールプレート
平座金
搬送プーリ
取付ねじ
平座金
六角ナット
ばね座
轨道板
垫片
弹簧垫圈
六角螺母
滑轮隔离圈
传送滑轮
六角螺母
垫片
轨道板
垫片
传送滑轮
固定螺丝
固定螺丝
弹簧垫圈
操作手册 II Rev00
5-18

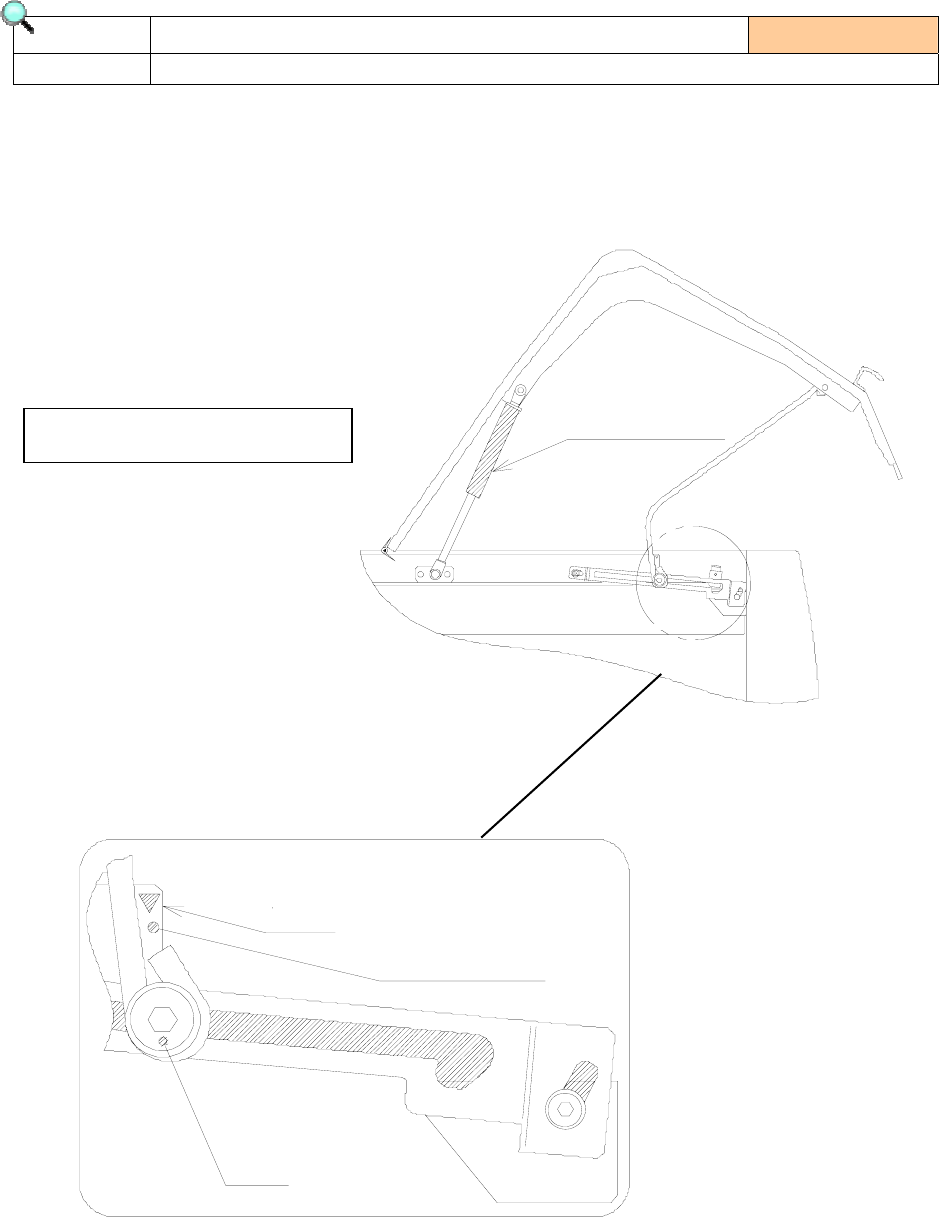

当安全盖不能保持一定角度时，请更换气弹簧。
更换气弹簧，是在安全盖支撑杆的▼标记下面的螺帽突出的位置不能把盖子支撑住时进行更
换。（检查时，注意不要被落下的安全盖压伤。）
检查项目
・
5-2-9 气弹簧
实施频度 ： 每周
检查内容 检查气弹簧的状态
气弹簧
安全盖支撑杆
螺帽
▼标记
气弹簧 货号：40047209
