操作手册 II Rev00
1-26
1-7-11 C 盘的更新操作
本机为保护操作系统，采用 EWF（Enhanced Write Filter），对 Windows 使用的 C 盘
进行了 Rom 化。
重启时在 C 盘中写入的内容将被删除，因此，要更新操作系统的信息时，必须进行下
列更新 C 盘的操作。
增加打印机需要的驱动程序、或进行网络设置后，请务必进行 C 盘的更新操作。
在未执行更新状态下切断电源时，所设置的信息将被删除。
（1）启动命令提示符。
（命令提示符从资源管理器执行“C:\Documents and Settings\FX3\开始 菜单\程序
\Accessories\Command Prompt”，进行启动。）
（2）在控制台窗口（console window）（DOS 画面）上，输入“ewfmgr C: -commit”。
会显示如下画面。
图 1-7-11-1 C 盘更新操作画面
（3）请关闭 Windows，重启设备。
关闭时，仿真保存在主存里的信息即被写入 C 盘。
操作手册 II Rev00
2-1
第 2 章 制作生产程序

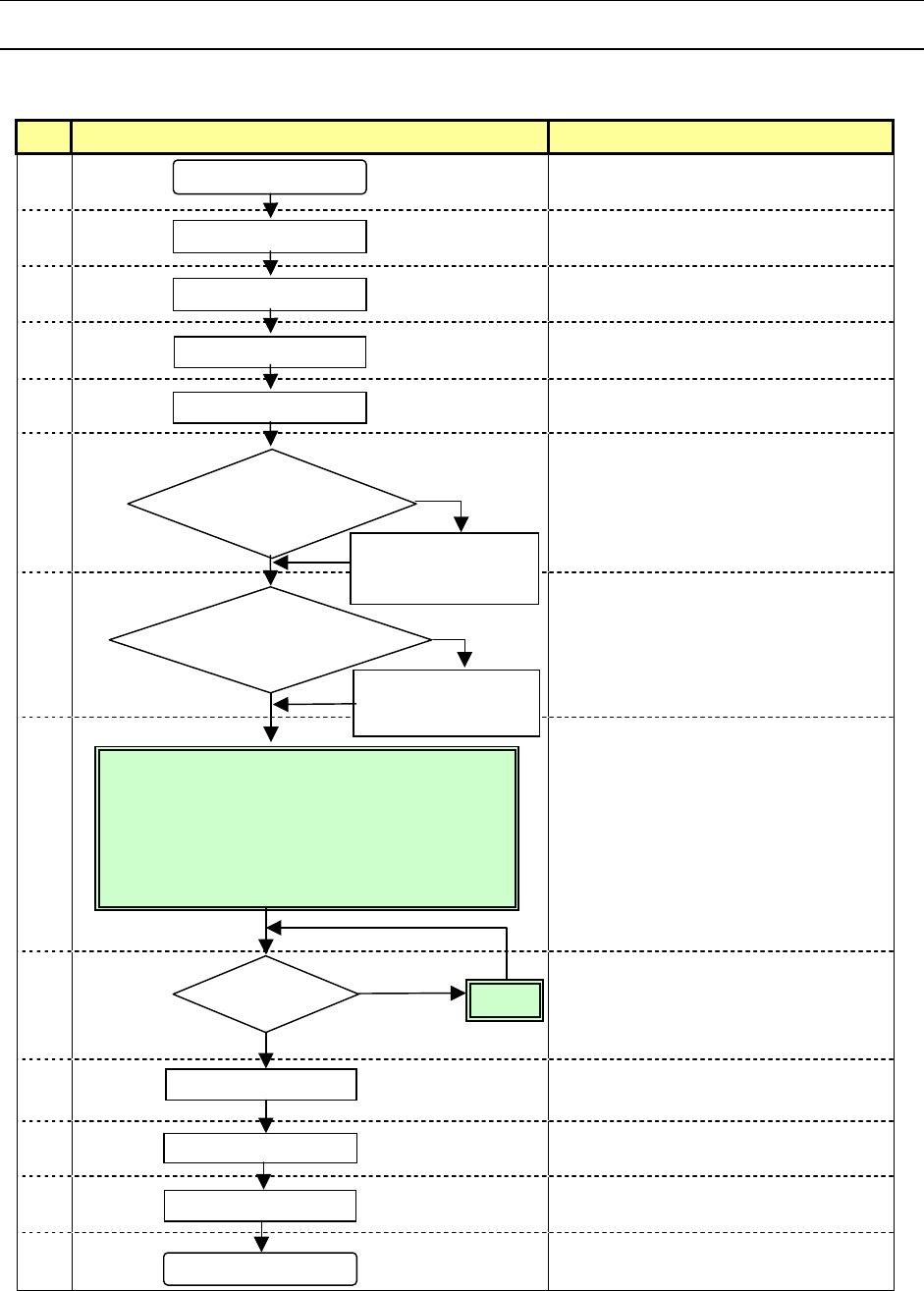

2-1 流程图
本章将对 No8 进行说明。同时，也将对 No9 的“校正”部分予以说明。
No.
生产流程图 备注
1
确认主气压(0.5MPa)、进行 ATC 周围
确认等日常检查项目。
2
3
在实施前确认装置内部是否有异物
等。
4
节假日后或寒冷地区,必须进行预热
(10 分钟左右)。
5
6
如果因日常检查、设置基板时清扫吸
嘴、改变基准销位置等而改变了机器
的初始设置状态时，请重新进行“机
器设置”。
(参见“4-4 机器设置”)
7 参见“第 4 章 数据库”
8
9
发生贴片位置偏移、定心不良等贴片
不正常时，可在“程序编辑”中进行
校正。部分元件数据可在“生产”中
进行校正。
10
11
12
13
定期实施。
(参见“第 5 章 日常检查”)
接通电源
检查设备
预热
设置基板
调整
机器设置
在“机器设置”中
设置变更部分
制作元件数据库
在数据库中
制作元件数据
检查贴片
有错误贴片
生产
日常检查
结束生产
关闭电源
无错误贴片
必要
不必要
不必要
校正
<制作、编辑生产程序>
●基板数据
●贴片数据
●元件数据
●吸取数据
返回原点
必要
操作手册 II Rev00
2-2
2-2 选项
选项菜单，集中了各种功能，便于用户使用设备时的目的·状况进行设置。本节将对“变更
用户组”、“设置用户组环境”、“调整时间和日期”、“显示语言设置”(
*1
)进行说明。
另外，有关“操作选项”的说明，请参照“第4章 操作选项”。
*1
英文版操作系统及英文版机器软件不能使用“设置显示语言功能”。
2-2-1 用户组（用户级别）
为防止对机器的操作错误引起运行错误，本设备根据作业人员的操作熟练程度，设置了用户
级别，对操作范围进行了限制。
变更用户组时，需输入密码。
2-2-1-1 变更用户组
选择“选项”/“变更用户组”。
