操作手册Ⅱ Rev00 4-113 4-8 其它 4-8-1 记录工具（Log Tool） 记录工具的功能在于 ：以文件方式保存设备的运 行状态记录和结果，便 于分析设备的故障原 因。 如果发生故障，可按下列方法操作，取得记录 ( 错误发生记录 ) 。 注意 发生故障时， 应及时启用记录工具， 取得记录。 如不 及时取出记录， 其他动作继续执行 2～3 分钟以后，故障记录可能消失。 4-8-1-1 记录工具 (1)从初始画面上，选择“文…
操作手册Ⅱ Rev00
4-112
4-7-2-4 真空校准
执行真空校准，可对影响贴片的真空、吹气等空气设备进行故障分析，进而获得吸取元件、
贴片的最佳时机值。
当真空值比当初安装机器时有显著的变化、在日常检修后还不能恢复时，请实施真空校准。
（选择吸嘴执行对象） （选择贴片头执行对象）

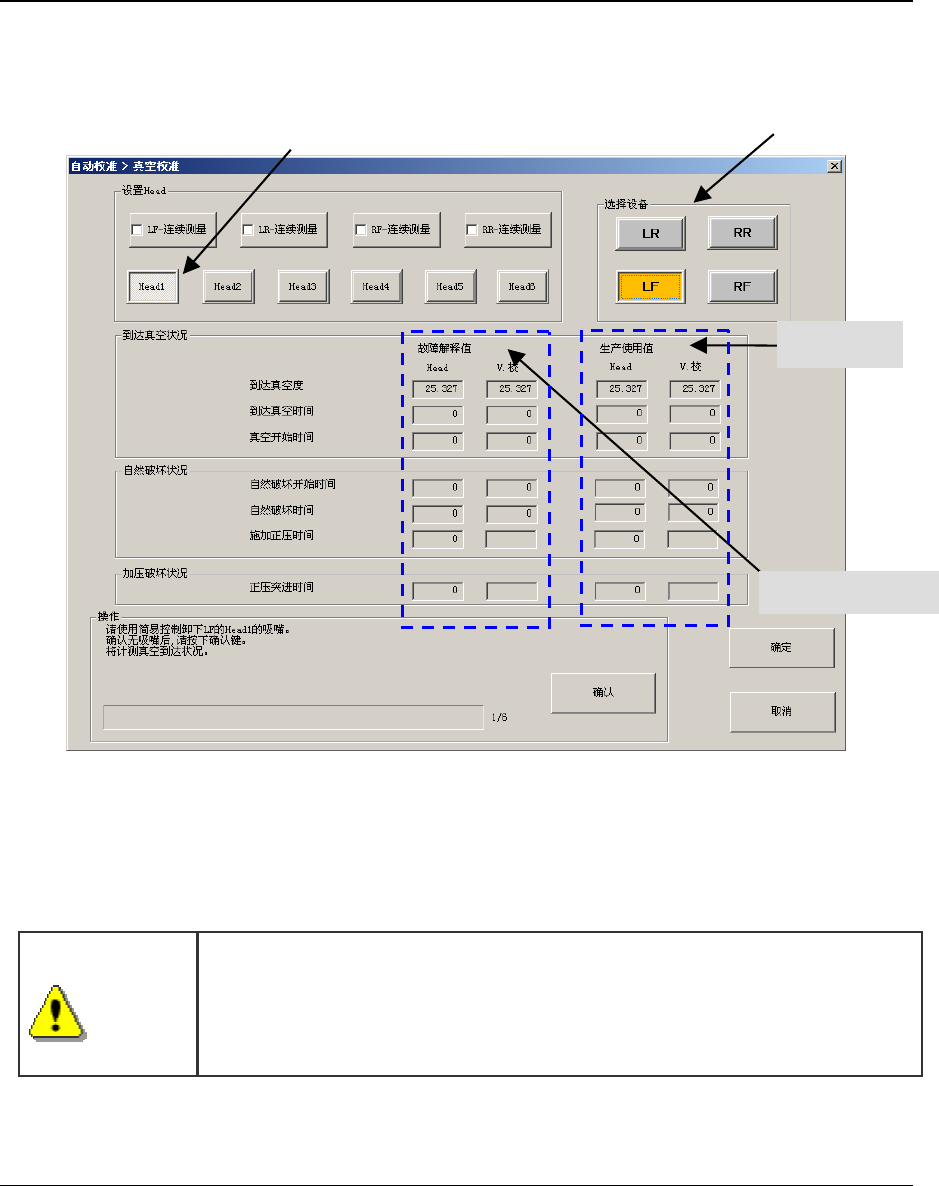

图 4-7-2-4-1 真空校准画面
选择“确认”后，会进行 4 种检测。
检测结束后，会进行“故障解析”，显示有可能异常的位置。
4-7-2-5 FCS（选购项）
Flexible Calibration System (柔性校准系统)，通过自动测量校准贴装的各项偏差，可以保持
引进设备时的贴装精度。
详细情况，请参见选购项 FCS 使用说明书。
警告
按下“确认”后轴将移动。
在按“确认”之前，请务必确认没有人在装置内部作业。另外，为防止人身
伤害，在机器运转过程中切勿把手伸入设备内部，脸和头也不要靠近设备。
（测量的值）
（正常时记录的值）
操作手册Ⅱ Rev00
4-113
4-8 其它
4-8-1 记录工具（Log Tool）
记录工具的功能在于：以文件方式保存设备的运行状态记录和结果，便于分析设备的故障原
因。
如果发生故障，可按下列方法操作，取得记录(错误发生记录)。
注意
发生故障时，应及时启用记录工具，取得记录。如不及时取出记录，
其他动作继续执行 2～3 分钟以后，故障记录可能消失。
4-8-1-1 记录工具
(1)从初始画面上，选择“文件”→“文件管理（资源管理器）”。
(2)从“D:\Juki\Tools”文件夹里，双击“Log.bat
”（由于电脑的设置不同，有时不显示后綴
bat）。
(3)在“D:\Juki\Tools\LogData” 文件夹里，会生成“log.log”文件。请将“log.log”
送到 JUKI 公司。公司可能可以对错误内容进行分析。
操作手册Ⅱ Rev00
4-114
4-8-2 自动取得记录功能
在一段期间内不启用上述记录工具，也可自动取得生产时的记录。
4-8-2-1 取得出错时的自动记录
出错编号在 500001～901001 范围内的错误（以生产时的错误为主），不启用记录工具，也
可自动获得。但不包括操作错误 (开盖、按下紧急停止按钮、操作时测出传送带浮动、区
域标准传感器测出) 等问题。
(1)保存记录

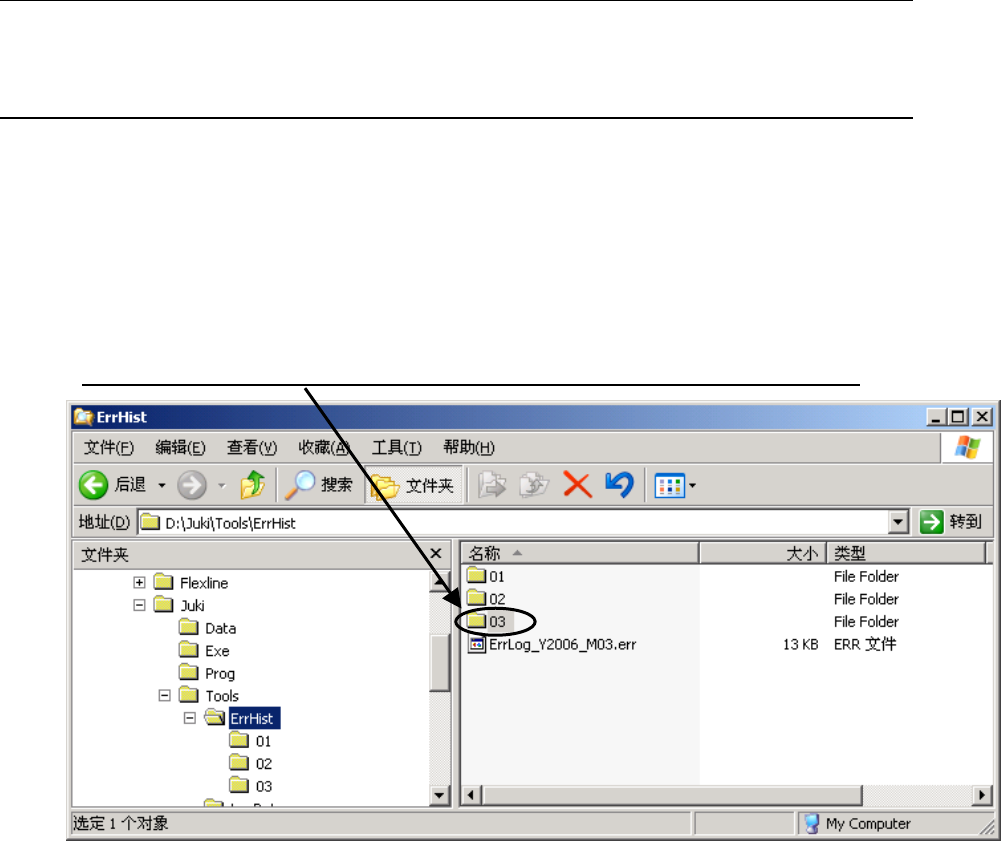

在“D:\juki\Tools\ErrHist”里有以月为单位生成的文件夹，以“出错号码(日-时分秒).log”
形式保存。
例）2006 年 3 月 16 日 12 时 34 分 56 秒发生“E650100”错误时：
在 D:\Juki\Tools\ErrHist\03 文件夹中保存的文件：E650100(16-12h34m56s).log。
(2)删除记录
只保存１个月的记录，之前的旧记录会被自动删除。
例）进入 3 月份后第一次出错时生成 09 文件夹，将错误记录保存到 03 文件夹中。与此同时
自动删除 1 月份的错误记录 01 文件夹。
(3)错误发生经历文件
画面显示出错/警告提示后，将生成“D:\Juki\Tools\ErrHist”文件夹，以文本形式保存全月
提示记录。此文件与年月对应命名。例如 2006 年 3 月记录为：
D:\Juki\Tools\ErrHist\ErrLog_Y2006_M03.err
