操作手册 II Rev00
2-170
识别台架标记失败，对话框的“说明”栏显示提示信息时，可以选择“处理模式”的项目。
图 2-5-4-6-2 送料器台架标记识别错误
发生错误时，识别结果不会被记忆。
请选择在以后什么时间识别标记。
① 送料器台架下降为止不校正标记（使用默认的位置）
将默认值适用于发生识别错误的台架的坐标，视为完成识别。
② 进行下一次台架标记识别
将发生识别错误的台架作为未识别处理。因此，不能校正台架标记。
下一次需要校正台架标记时，必须再次进行识别操作。
◇选择后，请按下“确定”按钮，结束识别操作。
在进行前后连续识别时，若有未识别的台架，识别操作会继续进行。
操作手册 II Rev00
2-171
2-5-4-7 跟踪
2-5-4-7-1 贴片位置
通过摄像机跟踪贴片位置。确认监视器中显示的贴片位置，当输入坐标不准确时，可通过示
教进行修正。
(1) 设置条件
从菜单栏中选择“机器操作”/“跟踪”/“贴片位置”后，显示如下画面。
图 2-5-4-7-1-1 摄像机跟踪贴片位置
1)输送方式
a)自动输送
以一定的间隔，依次用摄像机捕获贴片位置。按以下的“自动输送间隔”设定的时间
停止，经过该设定的时间后移动到下一点。
●自动输送间隔：调整停止间隔。可设定的范围为0.1秒（100ｍｓ）～5秒。
b)手动输送
在毎一点贴片位置停止。在贴片位置摄像机跟踪画面中，按下“Previous”按钮时返回
到前一个贴片点，按下“Next”按钮或<START>开关时，则会移动到下一个贴片点。
2)跟踪范围
●选择站点：选择进行跟踪的站点。
请勾选入口站点、出口站点、或俩者都选。
在要跟踪的站点上贴片基板必须处于被钳夹的状态。
输入跟踪范围是从贴片数据的第几点到第几点。默认值为跟踪所有贴片点。
所有跟踪条件设置完毕，准备完成后，按下<START>开关或“执行”按钮。
按下“取消”按钮时，会返回原来的画面。
操作手册 II Rev00
2-172
(2)跟踪贴片坐标位置
执行后在跟踪各贴片坐标中，会显示如下的“跟踪贴片位置”画面。

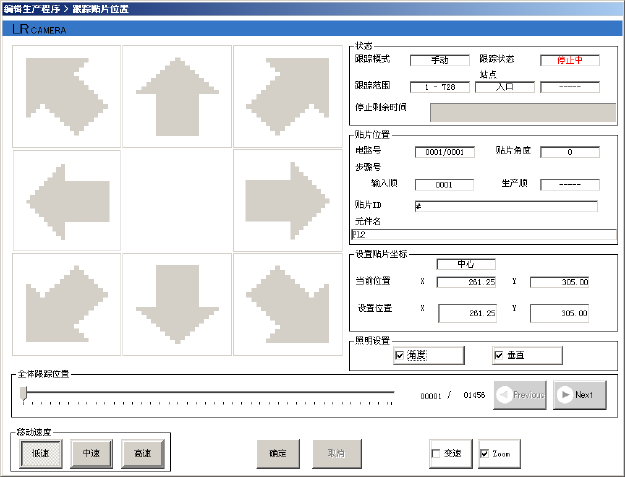

图 2-5-4-7-1-2 正在跟踪贴片位置
1) 状态
a) 跟踪模式
显示设置的传送方法是“手动”还是“自动”。
b) 跟踪范围
选择所有贴片数据时显示“最初”、“最后”的步骤号。
变更跟踪范围时，则显示其编号。
c) 跟踪状态
“运行中”表示轴正在移动中。“暂停”表示自动传送暂停。“停止”表示手动传送
或有意识的停止。“轴退避中”表示轴正在移动到安全位置。
“标记识别中”表示正在识别IC标记。
d) 停止剩余时间
显示自动传送中的暂停剩余时间。
2) 贴片位置
显示当前的贴片位置的信息。
3) 照明设置
可以改变当前使用中的摄像机设置的照明亮度。
使用“角度照明”、“垂直照明”的复选框按钮，可以控制角度照明、垂直照明的ON/OFF。
4) 设置贴片坐标
当前位置是指跟踪中的元件位置的坐标。
5) Zoom
勾选[Zoom]复选框，当操作选项中设置为“示教时进行数字放大”选项时，可以放大显示
叠加的摄像机图像。
