操作手册 II Rev00 2-176 2-5-6 帮助 No. 帮助组 说明 １ 版本信息 显示编辑程序的有关信息。 图 2-5-6-1 编辑程序版本信息 (例) 2-5-7 退出编辑程序 从菜单栏中单击“文件” / “退出” 。 图 2-5-7-1 退出编辑程序 如果程序有所变更而尚未保存时，会显示如下提示信息。 图 2-5-7-2 退出时确认保存 ●“是” ：保存。保存后退出程序编辑。 ●“否” ：不保存，退出编辑程序。 ●“取消…
操作手册 II Rev00
2-175
2-5-5 打印
请选择“文件”/“打印”。
显示打印的主画面。

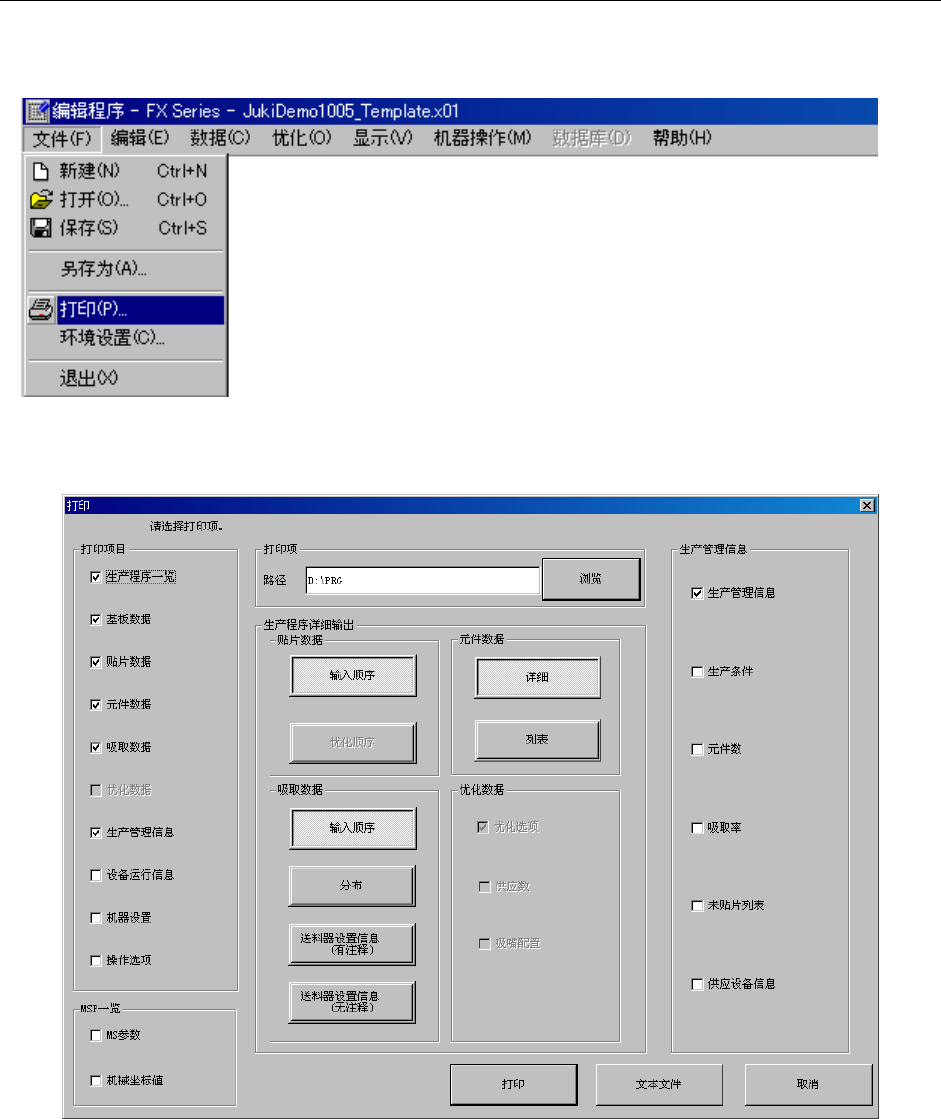

图 2-5-5-1 打印的主画面
选择要打印的项目，按下“打印”按钮。
如果按“文本文件”按钮，可以将数据保存为文本格式(txt)的文件。
详情请参见“使用说明书的第 1 章 1-5-8 打印”。
操作手册 II Rev00
2-176
2-5-6 帮助
No.
帮助组 说明
１ 版本信息 显示编辑程序的有关信息。

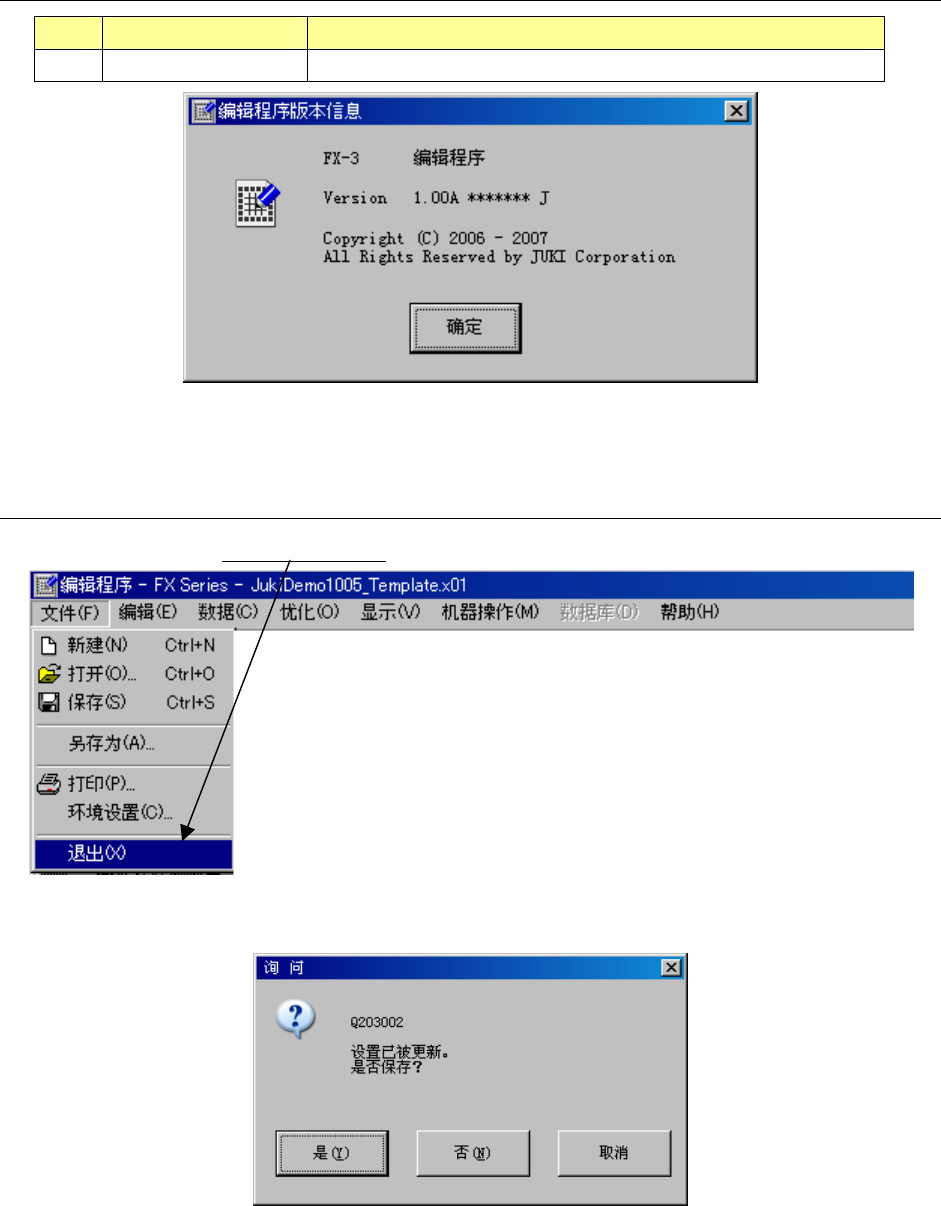

图 2-5-6-1 编辑程序版本信息 (例)
2-5-7 退出编辑程序
从菜单栏中单击“文件”/“退出”。
图 2-5-7-1 退出编辑程序
如果程序有所变更而尚未保存时，会显示如下提示信息。
图 2-5-7-2 退出时确认保存
●“是” ：保存。保存后退出程序编辑。
●“否” ：不保存，退出编辑程序。
●“取消”：取消退出处理。
操作手册Ⅱ Rev00
3-1
第3章 生产
3-1 概要
使用已制作的生产程序，检查贴片、进行生产。
制作完新程序后，在实际生产前需要进行试生产，确认贴片坐标·吸取坐标等，并对新建的
程序进行最后检查。
3-1-1 生产模式
生产中有以下 3 种生产模式。
No. 生产模式 内容
１ 基板生产 指定生产数量，实际生产基板的模式。
２ 试打
试生产模式。
可选择吸取位置跟踪和贴片后的贴片位置跟踪。
3 空打
不使用元件而确认吸取贴片动作的模式。
可选择吸取位置跟踪和贴片位置跟踪。
可在基板的生产、试打、空打模式中设置具体的生产条件、试打条件及空打条件。
