操作手册Ⅱ Rev00 4-47 4-2-4 使用单元设置使用中的单元的操作。检查芯片站立、检查异元件、检查元件姿势的各选项，均需在 “元件数据” 中逐项元件进行设置。  在本画面上，进行最根本的设置。在此取消选择后，在“元件数据”中即使选择了也将无效。图 4-2-4-1 使用单元选项

操作手册Ⅱ Rev00

4-46

表 4-2-3-5-1 生产时检查选项的设置细节和内容

内容

No. 项目

状态动作及详细内容

设置在贴片之前是否用激光识别装置检查有无元件。

在贴片之前用激光识别装置检查有无元件。检查结

果为没有元件时，画面显示“元件掉落”。

1 开始贴片为止激光检查元件有无

在贴片之前不检查有无元件。

设置是否使用陶瓷基板用的补偿量。

根据“机器设置”中设置的陶瓷基板用的按压补偿

量推挤支撑台。

2 使用陶瓷基板

根据“机器设置”中设置的按压普通基板补偿量推

挤支撑台。

设置是否在放回吸嘴时检查吸嘴的姿势。

放回吸嘴时不检查吸嘴的姿势。检查出异常时，显

示“吸嘴安装状态异常”。

3 放回吸嘴时不检查其姿势

放回吸嘴时检查吸嘴的姿势。

操作手册Ⅱ Rev00

4-47

4-2-4 使用单元

设置使用中的单元的操作。

检查芯片站立、检查异元件、检查元件姿势的各选项，均需在“元件数据”中逐项元件进行设置。

在本画面上，进行最根本的设置。

在此取消选择后，在“元件数据”中即使选择了也将无效。

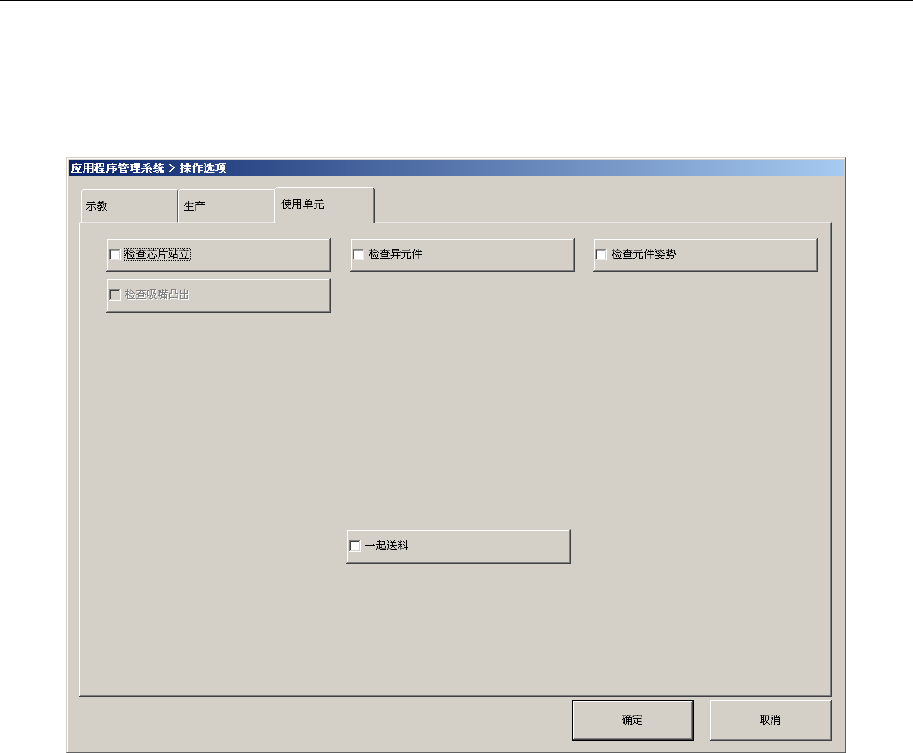

图 4-2-4-1 使用单元选项

操作手册Ⅱ Rev00

4-48

表 4-2-4-1 使用单元的选项设置项目细节和内容

内容

序号项目

状态动作及详细内容

设置执行 “芯片站立”检查。

对元件数据的“芯片站立”有效的元件，进行芯片

站立检查。

１检查芯片站立

尽管元件数据有设置，但不进行“芯片站立”检查。

设置执行检查异类元件功能。

对元件数据的“检查异元件”有效的元件，进行异

元件检查。

２检查异元件

尽管元件数据有设置，但不进行“异元件”检查。

设置执行元件姿势检查功能。

对元件数据的短边和长边的比率与测量结果的比率

进行比较，差值未在一定范围时，为元件姿势错误。

３检查元件姿势

不进行元件姿势检查。

设置执行检查吸嘴凸出功能。

在机器设置中已设置了精度优先时，本项设置才有效。

检查吸嘴凸出功能有效。在进行高密度贴片吸取元

件中吸嘴从元件凸出时，会显示吸取位置偏离错误。

检查吸嘴凸出

不进行吸嘴凸出检查。

对生产开始前是否执行一起送料（生产中使用的元件全部一起

送料）进行设置。

执行一起送料。

但吸取最后元件时，不进行元件送料动作。

一起送料

不进行一起送料动作。
