操作手册 II Rev00 2-168 在执行中 BOC 标记识别失败时，会显示如下选择画面。 图 2-5-4-4-2 BOC 标记识别错误 需要重新开始识别时，请选择重新开始模式。 ① 在同一位置重试。 不改变当前的 OCC 摄像机位置，再次进行标记识别。 ② 在示教位置进行识别。 此项目在示教确定后方可选择。 在进行坐标示教的同一位置上，再次进行标记识别。 ③ 把示教位置作为识别结果。 此项目在确认示教后方可选择。 把进行坐标示教的…
操作手册 II Rev00
2-167
2-5-4-4 BOC 标记
识别 BOC 标记时的识别坐标实测值被储存起来，反映在贴片数据示教时的坐标修正值中。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
从菜单栏中选择“机器操作”/“BOC标记”，要识别左站点的标记时，选择“左”；要识别
右站点的标记时，选择“右”，则会显示确认画面。
此时，如果安全盖打开，因轴的动作功能，会显示如下信息。
确认安全后，请按下<START>开关或“继续”按钮。

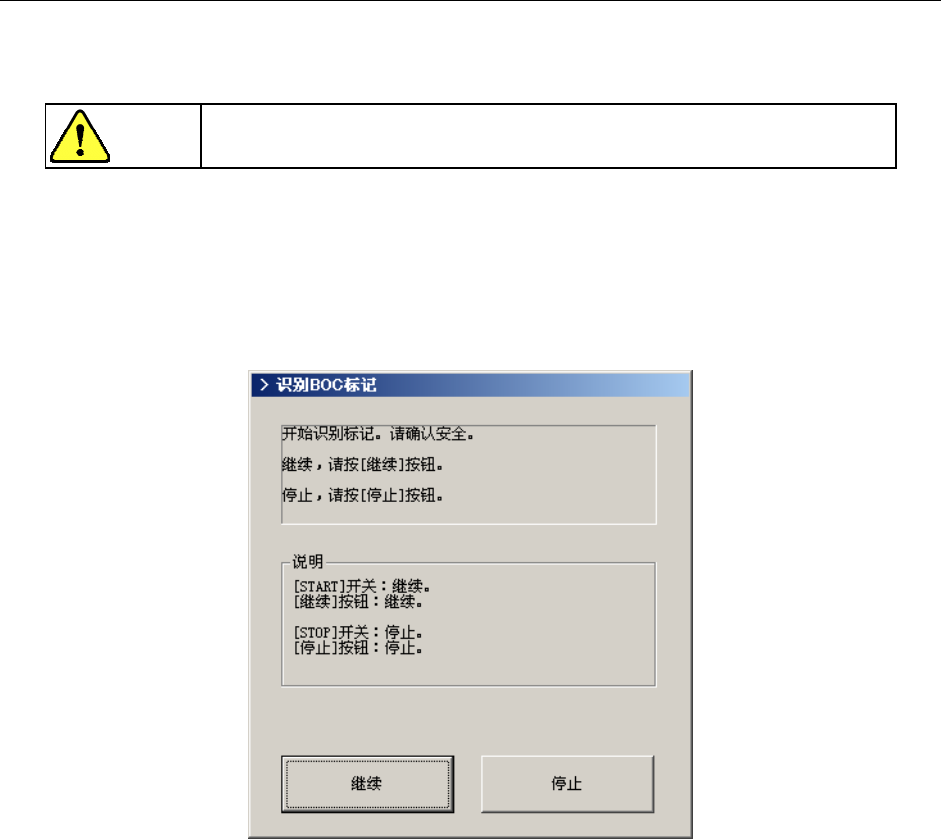

图 2-5-4-4-1 BOC 标记校正
操作手册 II Rev00
2-168
在执行中 BOC 标记识别失败时，会显示如下选择画面。

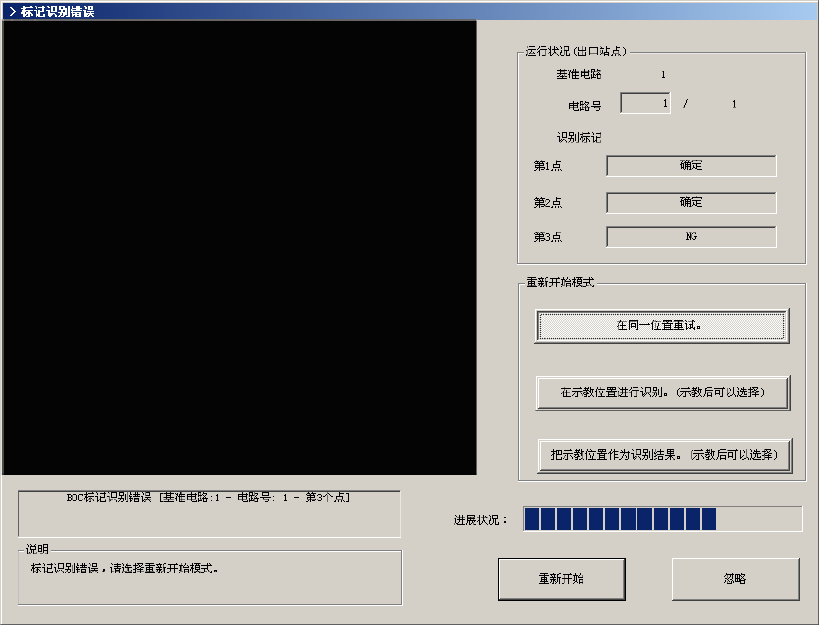

图 2-5-4-4-2 BOC 标记识别错误
需要重新开始识别时，请选择重新开始模式。
① 在同一位置重试。
不改变当前的 OCC 摄像机位置，再次进行标记识别。
② 在示教位置进行识别。
此项目在示教确定后方可选择。
在进行坐标示教的同一位置上，再次进行标记识别。
③ 把示教位置作为识别结果。
此项目在确认示教后方可选择。
把进行坐标示教的位置确定为 BOC 识别时的标记中心的实测值。
不进行标记识别操作。
◇ 选择后，需要再进行识别时，请按“重新开始”按钮。
自按下“忽略”按钮后，将不进行以每一电路/每一基板为单位的 BOC 识别。
操作手册 II Rev00
2-169
2-5-4-5 基准领域标记
识别基准领域标记时的坐标实测值被储存起来，反映在贴片数据示教时的坐标修正值中。
从菜单栏中选择“机器操作”/“基准领域标记”。
2-5-4-6 送料器台架标记
识别供料器台架标记后，识别坐标的实测值被储存起来，反映在吸取数据示教时的坐标修正中。
从菜单栏中选择“机器操作”/“送料器台架”后，要识别左站点前侧供料器台架的标记时，请
选择“左前”，识别左站点后侧供料器台架标记时，请选择“左后”，识别右站点前侧供料器
台架的标记时，请选择“右前”，识别右站点后侧供料器台架标记时，请选择“右后”。选择
后会显示确认画面。

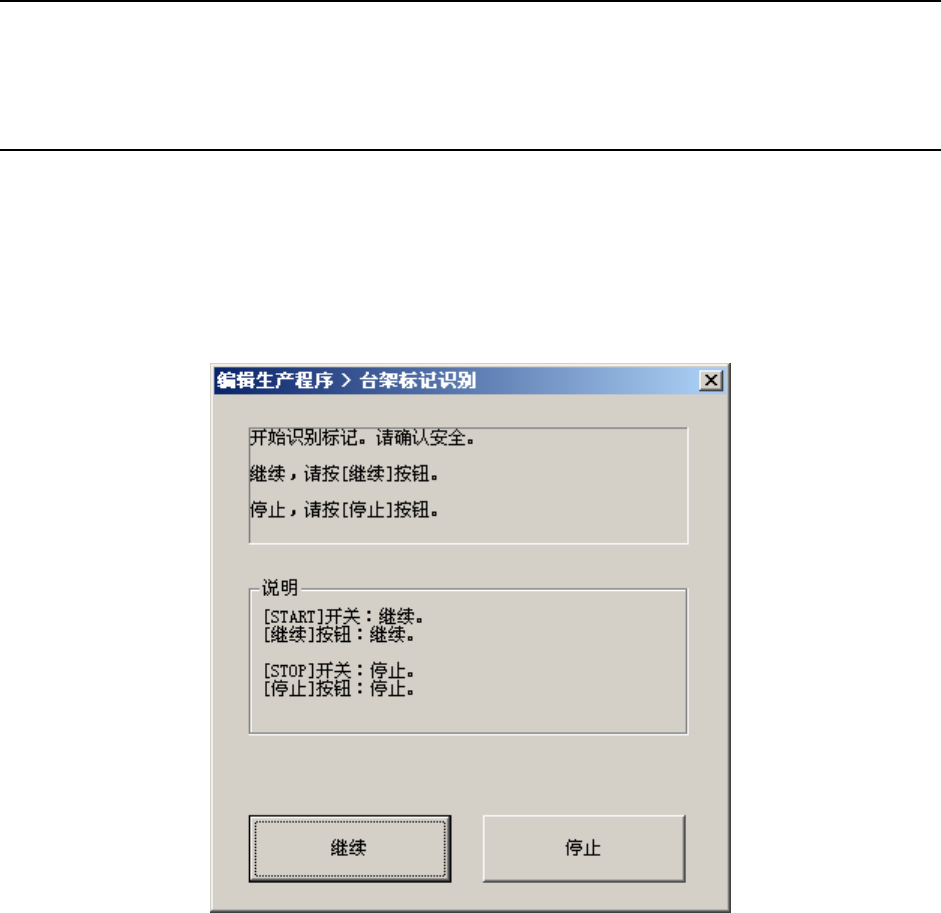

图
2-5-4-6-1
标记识别
送料器台架
