操作手册 II Rev00 2-166 (2)速度检查结果 完成检查后显示如下检查结果对话框。 图 2-5-4-3-1-2 确认速度检查结果 1）检查元件 显示元件内容以及吸取位置。 2）检查内容 显示确认速度时的检查内容。 3）检查结果 显示确认速度时的测量结果数值，XY θ 的偏差量。 显示吸取上升时吸取是否成功的检查结果。 4）确定（[F8] 键） 按下确定（[F8] 键）使 检查结果成为有效值，并存入元件 数据中。然后返回原来的…
操作手册 II Rev00
2-165
1）检查元件
显示要检查元件的内容。
2）吸取位置的吸取偏移量
显示吸取元件时的吸取位置的内容。可以更改为前代替元件和后代替元件的吸取位置。没有
吸取数据时不显示各个项目，不能变更吸取位置、不能顶推供料器、不能示教。
●送料
可顶推一次供料器，输送元件（32mm 纸带除外）。
●偏移量
需要移动吸取坐标时进行此项设定。也可以用示教功能进行示教。不反映到吸取数据。
3）检查内容
选择要检查的内容。根据检查项目，可能有些项目无法选择。
● 速度设置：指定确认速度时使用的速度。
● 检查项 ：可从自动（生产）、XY、吸取上升、贴片下降、测量外
θ
轴旋转中选择。
● 贴片位置：指定废弃盒或任意坐标。
● 使用 Head：选择检查时使用的贴片头。
● 贴片角度：从 0 / 90 / 180 / 270°中选择。
● 检查次数：指定进行检查的次数（1～100 次）。
4）设置元件归还
设置对尺寸在1mm以下的极小元件在测量后如何处理。
● 每次归还：元件每次都被归还到原来的位置。
● 每次废弃：元件每次都被废弃。
● 每次询问：每次测量结束后进行询问。
5）“检查”按钮（[F10] 键）
执行检查。
6）“前代替元件”按钮、“后代替元件”按钮
如果当前显示的元件有代替元件时，显示此项。
7)“返回”按钮（[ESC] 键）
结束检查，返回原画面。
操作手册 II Rev00
2-166
(2)速度检查结果
完成检查后显示如下检查结果对话框。

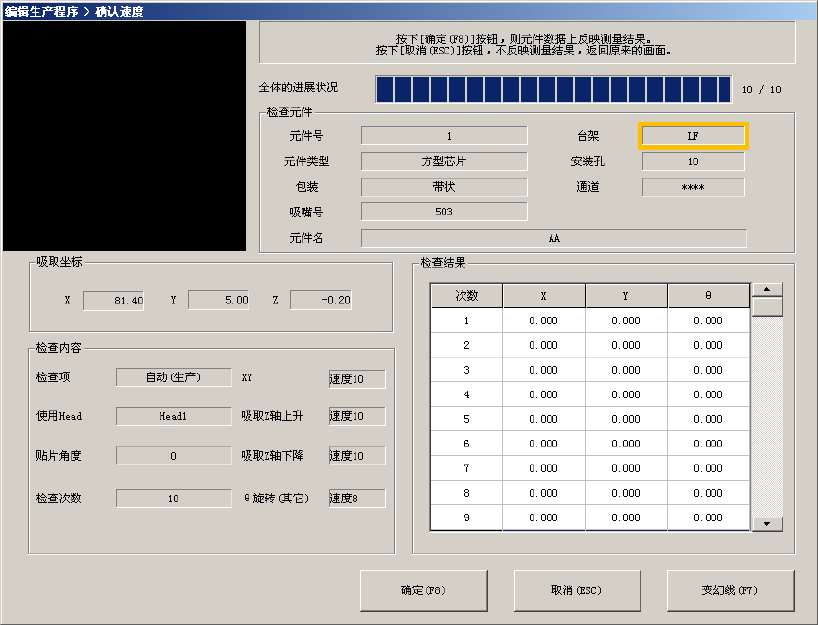

图 2-5-4-3-1-2 确认速度检查结果
1）检查元件
显示元件内容以及吸取位置。
2）检查内容
显示确认速度时的检查内容。
3）检查结果
显示确认速度时的测量结果数值，XY
θ
的偏差量。
显示吸取上升时吸取是否成功的检查结果。
4）确定（[F8] 键）
按下确定（[F8] 键）使检查结果成为有效值，并存入元件数据中。然后返回原来的确认速度
画面。
（更新后的内容为检查内容显示的轴速度。）
5）取消（[ESC] 键）
使检查结果无效，并返回确认速度原画面。
6）变幻线（[F7]键）
从激光单元取得检测(SWEEP)数据，显示元件轮廓的图（变幻线）。
操作手册 II Rev00
2-167
2-5-4-4 BOC 标记
识别 BOC 标记时的识别坐标实测值被储存起来，反映在贴片数据示教时的坐标修正值中。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
从菜单栏中选择“机器操作”/“BOC标记”，要识别左站点的标记时，选择“左”；要识别
右站点的标记时，选择“右”，则会显示确认画面。
此时，如果安全盖打开，因轴的动作功能，会显示如下信息。
确认安全后，请按下<START>开关或“继续”按钮。
图 2-5-4-4-1 BOC 标记校正
