对照原始CAD图纸，机台软件能够计算补偿柔性薄膜材料压合时热导致的变形, 实现单片、不同厚度尺寸涨缩补偿。 3.2. 电路板 LCP 5G天线切割 FPC外形切割 柔性材料加工
序号
项 目
规格参数
1
激光器类型
343nm/355nm 30W ps
2
单幅切割范围
50mmx50mm
3
激光最小聚焦光斑
15um
4
激光切割最大工作范围
350mmx300mm
5
激光切割速度
100~3000mm/s
6
拼接精度
≤±5um
7
XY平台重复精度
≤±1um
8
切割产品精度
≤±50um
3.2. 电路板
LCP激光加工流程图
整版上料
激光加工
取料至视觉定位区
线扫描视觉拍照
整版下料
自动放到切割治具
机器参数表LCP 5G天线激光切割机
对照原始CAD图纸，机台软件能够计算补偿柔性薄膜材料压合时热导致的变形, 实现单片、不同厚度尺寸涨缩补偿。
3.2. 电路板
LCP 5G天线切割
FPC外形切割
柔性材料加工
23
机台产能：8000~10000m
2
/月
切割道~25um ,热影响<10um
卷对卷或卷对片
皮秒紫外激光 & 双切割头设计——加工效果更优、效率提升一倍

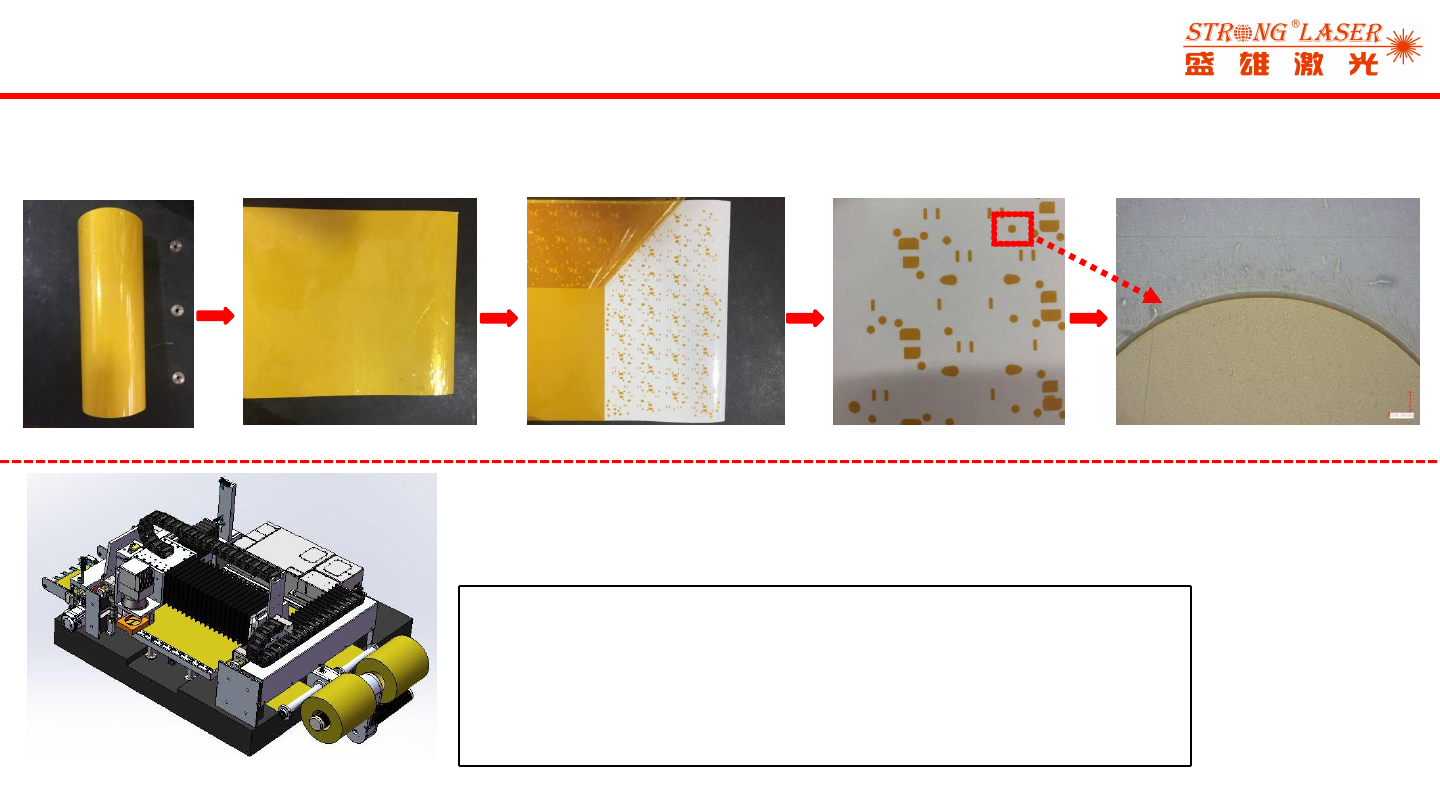

覆盖膜切割机内部结构
3.2. 电路板
覆盖膜切割
