Instrukcja eksploatacji SIPLACE SX1/SX2 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 3.6 System portali
135
3.6.3 Budowa osi Y
3
Rys. 3.6 - 5 Budowa osi Y
Oś Y składa się z następujących głównych zespołów:
(1) Silniki liniowe Y (część pierwotna) w osi X z łożyskiem stałym i przesuwnym
(2) Magnes stały (część wtórna silnika liniowego Y)
(3) Liniowy układ pomiarowy położenia
(4) System prowadnic
(1)
(2)
(4)
(3)
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2
3.7 Układ transportowy płytek drukowanych Od wersji oprogramowania SR.710.0 Wydanie 12/2016
136
3.7 Układ transportowy płytek drukowanych
3.7.1 Opis
Transportery płytek drukowanych są trójczłonowe, z transporterem załadowczym, transporterem
obróbkowym i transporterem odbiorczym. Obszary transportera załadowczego i odbiorczego
służą jako strefy buforowe dla płytek drukowanych, jeżeli mają być zachowane krótkie czasy
oczekiwania.
Taśmy transporterów są napędzane bezszczotkowymi silnikami prądu stałego. Transport płytek
drukowanych jest nadzorowany i sterowany fotokomórkami. Po dojściu płytki drukowanej do ob-
szaru uzbrajania i przejściu obok fotokomórki, płytka zostaje wyhamowana. Po osiągnięciu przez
płytkę drukowaną wymaganego położenia zostaje włączona zapora świetlna lasera, taśma trans-
portera zostaje zatrzymana i płytka drukowana zostaje zakleszczona od spodu.
Odległość między górną powierzchnią płytki drukowanej i głowicą montażową pozostaje niezmie-
niona dla każdej p
łytki drukowanej i nie zależy od jej grubości. Odpowiednio także prędkość
uzbrajania nie zależy od grubości płytek. Ponadto możliwe jest zoptymalizowanie centrowania
znaczników płytek drukowanych. Dzięki stałej odległości między powierzchnią płytki drukowanej
i kamerą, ogniskowa kamery jest zawsze dokładnie ustawiona na powierzchnię płytki drukowanej.
Kontury znaczników płytki drukowanej są optymalnie odwzorowane na układzie CCD kamery do
płytek drukowanych.
Szerokość transportera płytek drukowanych jest ustawiana i monitorowana elektronicznie przez
zintegrowany obwód regulacji. Może być wybierana wywołaniem programowym. W tym celu elek-
troniczny układ regulacji włącza silnik napędowy tak długo, aż zostanie osiągnięta żądana szero-
kość.
W automacie można wybrać taką wysokość transportera, aby mógł
on zostać zintegrowany w li-
niach o wysokości transporterów 900, 930 albo 950 mm. Standardowa wysokość wynosi 930 mm.
Komunikacja między transporterami płytek drukowanych poszczególnych automatów odbywa się
przez interfejs SMEMA lub opcjonalny interfejs Siemens.
Dla transporterów podwójnych można wybrać stałą stronę transportera z prawej albo z lewej
strony. Zmiana stałej strony transportera z prawej na lewą lub odwrotnie może zostać łatwo wy-
konana w tym transporterze przy użyciu oprogramowania stanowiska.
W transporterach pojedynczych można ustawić stałą stronę transportera tylko z prawej strony.
Możliwe jest ustawienie stałej strony transportera z lewej strony lecz wymaga to przezbrojenia
mechanicznego.
Support Pins mogą być automatycznie pozycjonowane pod płytką drukowaną, na stole podno-
śnym, przy wykorzystaniu opcji Smart Pin Support. Patrz rozdział 6.16
, strona 354.
Instrukcja eksploatacji SIPLACE SX1/SX2 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 3.7 Układ transportowy płytek drukowanych
137
3.7.2 Budowa pojedynczego transportera płytek drukowanych
3

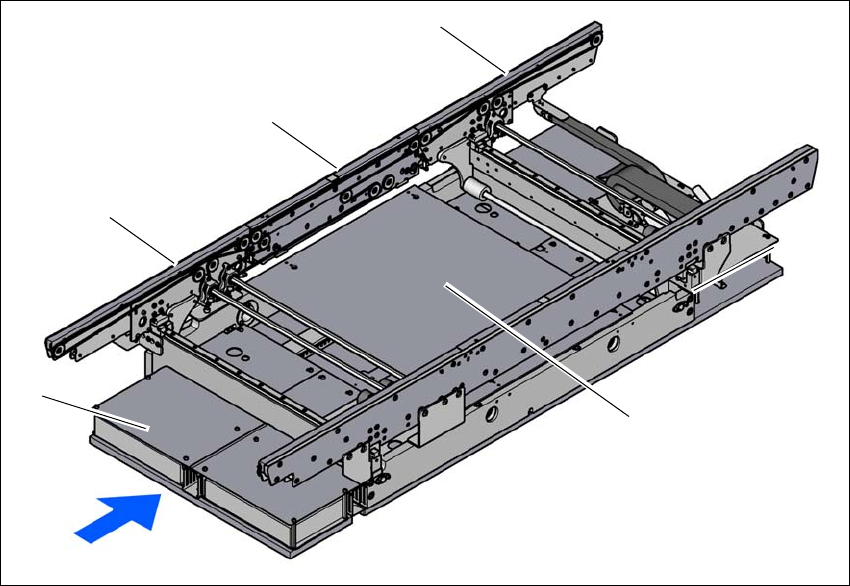

Rys. 3.7 - 1 Budowa pojedynczego transportera płytek drukowanych
(1) Transporter załadowczy
(2) Transporter obróbkowy
(3) Transporter odbiorczy
(4) Stół podnośny
(5) Układ sterowania transporterami (pod osłoną)
(1)
(4)
(3)
(2)
(5)
