Instrukcja eksploatacji SIPLACE SX1/SX2 2 Bezpiecze ń stwo eksploatacji Od wersji oprogramowania SR.710.0 Wy danie 12/2016 2.2 Tabliczki ostrzegawcze 61 2.2.10.2 Laser klasy 2 na zaporze ś wi etlnej lasera 2 Poz. W laser…
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania SR.710.0 Wydanie 12/2016
60
2.2.10 Tabliczka ostrzegawcza przy transporterze POD
2

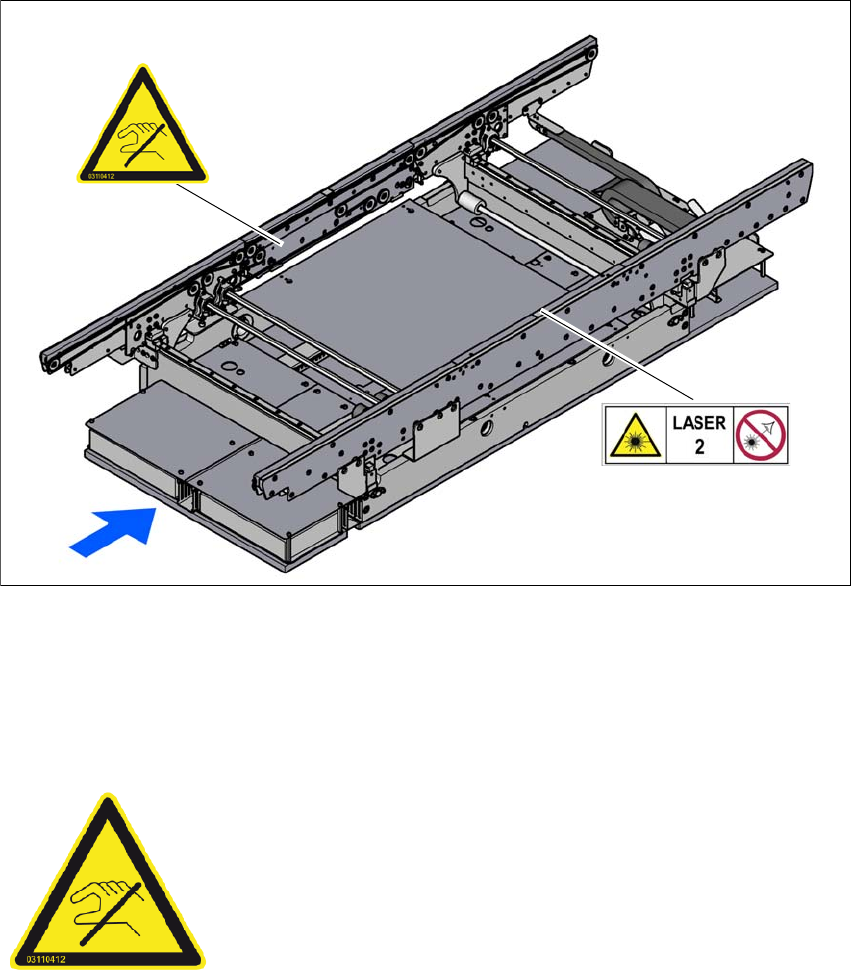

Rys. 2.2 - 14 Tabliczka ostrzegawcza na transporterze płytek drukowanych (przykład transporter pojedynczy)
(1) Tabliczka ostrzegawcza "Wrażliwe profile boczne"
Poz. W klasa lasera 2, na zaporze świetlnej lasera
2.2.10.1 Tabliczka ostrzegawcza "Wrażliwe profile transportowe" na blasze zaciskowej
2
Nr kat. 03110412-01 (1 szt. przy każdym transportowym profilu bocznym i obszarze montażu)
(1)
W Laser klasy 2
Wrażliwe profile boczne!
Profile boczne są bardzo wrażliwe i nie wolno ich pod żadnym
pozorem przesuwać bez uprzedniego zwolnienia hamulców.
Skutkiem mogą być nieodwracalne szkody na profilach bocz-
nych.
Instrukcja eksploatacji SIPLACE SX1/SX2 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 2.2 Tabliczki ostrzegawcze
61
2.2.10.2 Laser klasy 2 na zaporze świetlnej lasera
2
Poz. W laser klasy 2 na rys. 2.2 - 11, strona 56, nr artykułu 03134118-01
(liczba: transporter pojedynczy 1, transporter podwójny 2)
2
2
2
Promieniowanie laserowe
Laser klasy 2
Zgodnie z IEC 60825-1:2014
Nie patrz bezpośrednio w wiązkę lasera!
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2
2.3 Klasyfikacja układów optycznych Od wersji oprogramowania SR.710.0 Wydanie 12/2016
62
2.3 Klasyfikacja układów optycznych
2.3.1 Klasyfikacja całej maszyny
2
2.3.1.1 Klasyfikacja laserów
Następujące zespoły są sklasyfikowane jako lasery klasy 2:
2
Następujące podzespoły zostały sklasyfikowane jako lasery klasy 3B:
2
2.3.2 Klasyfikacja systemów kamer
2
Gotowa do eksploatacji cała maszyna przyporządkowana jest do klasy lasera 2.
Klasy lasera określane są zgodnie z IEC 60825-1:2014.
Podzespół Dane
Czujnik podzespołów przy SpeedStar Maksymalna optyczna moc wyjściowa: < 1 mW
Długość fal: 635 nm
Czujnik podzespołów przy MultiStar Maksymalna optyczna moc wyjściowa: < 1 mW
Długość fal: 635 nm
Zapory laserowe przy transporterze płytek
drukowanych
Maksymalna optyczna moc wyjściowa: < 1 mW
Długość fal: 650 nm
1D czytnik kodów kreskowych na płytkach
obwodu drukowanego
(Datalogic DS1500)
Maksymalna optyczna moc wyjściowa: --
Długość fal: 658
Podzespół Dane
Koplanarny moduł laserowy 3D Maksymalna optyczna moc wyjściowa: 60 mW
Długość fal: 670 nm
Patrz rozdział 6.8
Koplanarny moduł laserowy 3D,
strona 338
.
WSKAZÓWKA
W zastosowanych systemach oświetlenia kamery zamontowane są jasne diody LED. Są
one zaklasyfikowane zgodnie z normą IEC 62741:2006 w grupie ryzyka 1.
Nie patrz bezpośrednio w wiązkę lasera!
