Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji Od wersji oprogramowania SR.710.0 Wydanie 12/ 2016 6.7 Stanowisko dokowania wózka na podzespo ł y SIPLACE SX 333 6.7 S t anowisko dokowania wózka na podzespo …
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2
6.6 Czytnik kodów kreskowych na płytkach drukowanych Od wersji oprogramowania SR.710.0 Wydanie 12/2016
332
6.6 Czytnik kodów kreskowych na płytkach drukowanych
6.6.1 Opis
Czytnik kodów kreskowych płytek drukowanych służy do automatycznej rejestracji i dekodowania
kodów kreskowych na płytkach drukowanych. Czytniki kodów kreskowych płytek drukowanych są
montowane na wejściu automatu montażowego, na wbudowanej ramce. W zależności od położe-
nia paska z kodem kreskowym można tak zamontować czytnik kodów kreskowych, aby pasek z
kodem mógł być odczytywany wzdłuż albo poprzecznie do kierunku transportu płytek drukowa-
nych.
W przypadku transportera pojedynczego można później zamontować dwa czytniki kodów kresko-
wych na płytkach drukowanych. Mogą one każdorazowo skanować górną i dolną powierzchnię
płytek drukowanych.
W przypadku transportera podwójnego można później zamontować cztery czytniki kodów kresko-
wych na płytkach drukowanych. Mogą one każdorazowo skanować górną i dolną powierzchnię
płytek drukowanych na obu ścieżkach transportowych.
Oferowane są nast
ępujące czytniki kodów kreskowych:
– Czytnik kodów kreskowych płytek drukowanych 2D
Czytnik ten przetwarza kody kreskowe i kodów matrycowych. Kody matrycowe są stosowane
przeważnie wtedy, gdy jest za mało miejsca do umieszczenia etykiety z kodem kreskowym.6
6.6.2 Dane techniczne czytnika kodów kreskowych 2D
6
Wymiary (dł. x szer. x wys.)
55 x 42 x 22 mm
3
Ciężar 125 g
Rodzaje kodów 2D Data Matrix ECC 0, 50, 80, 100, 140 i 200
Data Matrix ECC200
QR Code, MicroQR Code
Długość kodu kreskowego
Transporter pojedynczy
Transporter podwójny, asynchro-
niczny
Transporter podwójny, synchroniczny
maks. 40 znaków
maks. 40 znaków
maks. 40 znaków
Interfejs danych RS232, USB 2.0
Przyłącze elektryczne 15-stykowa wtyczka D-Sub-HD
Napięcie pracy 5 V- do 24 V-
Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 6.7 Stanowisko dokowania wózka na podzespoły SIPLACE SX
333
6.7 Stanowisko dokowania wózka na podzespoły
SIPLACE SX
6.7.1 Przegląd
Stacja dokowania stanowi dodatkowy komponent do stanowiska wstępnego uzbrajania. Jest to
człon łączący stanowisko wstępnego uzbrajania i wózek na podzespoły serii SIPLACE SX1/SX2
i X. Stacja dokowania umożliwia zewnętrzne uzbrajanie wózków na podzespoły w moduły podaj-
nikowe, testowanie funkcjonowania i kontrolę uzbrojenia. Istnieje możliwość używania wózków na
podzespoły z 30, 40 i 60 ścieżkami. W tym celu muszą zostać zamontowane odpowiednie moduły
rozdzielcze.
Szczegółowy opis patrz "Instrukcja obsługi stanowiska dokowania dla wózków na podzespoły
SIPLACE SX", nr art. 00196691-xx.
6

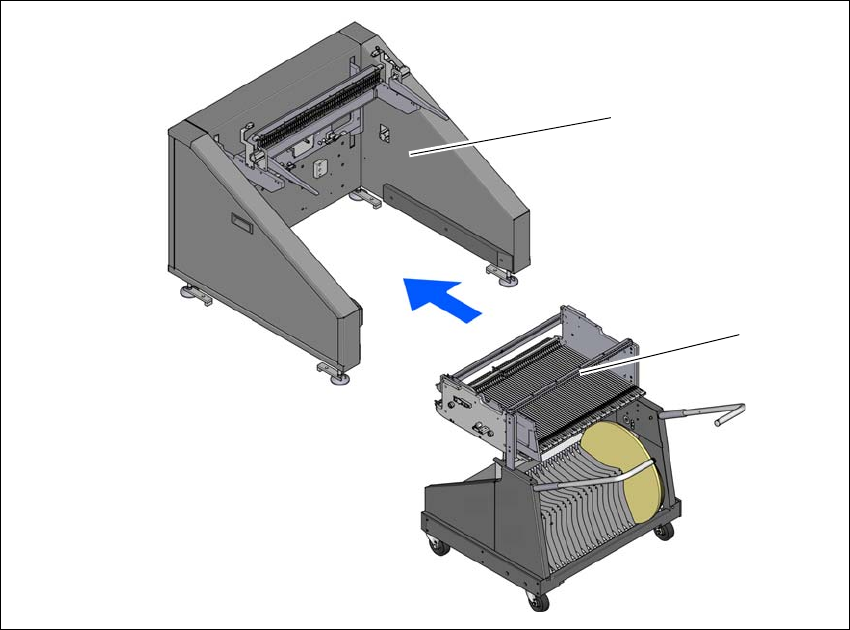

Rys. 6.7 - 1 Stanowisko dokowania,serii SIPLACE SX
(1) Stacja dokowania
(2) Wózek na podzespoły (z 60 ścieżkami)
(1)
(2)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2
6.7 Stanowisko dokowania wózka na podzespoły SIPLACE SX Od wersji oprogramowania SR.710.0 Wydanie 12/2016
334
6.7.2 Dane techniczne
6

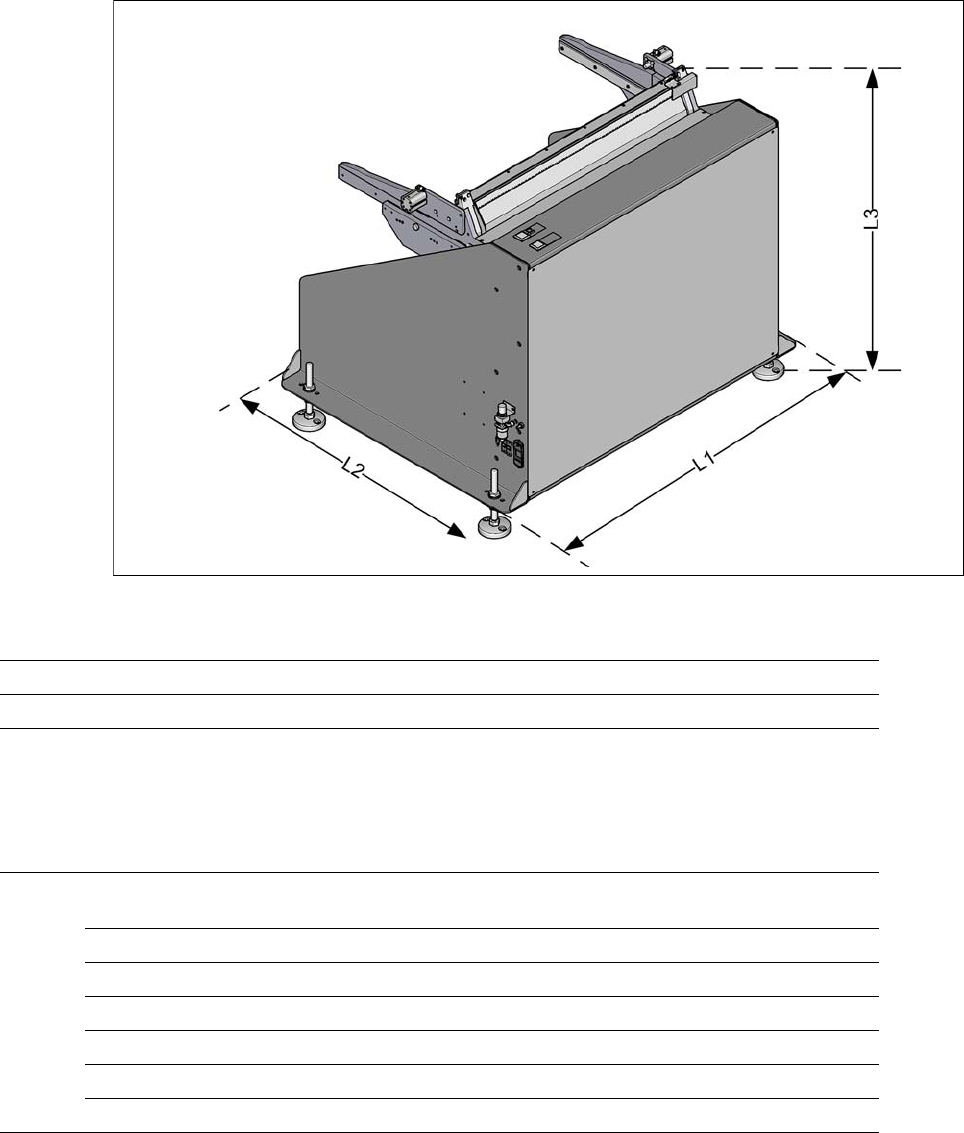

Rys. 6.7 - 2 Stanowisko dokowania serii SIPLACE SX - wymiary
6
L1 Długość 1038mm
L2 Szerokość 801,5mm
L3 Wysokość do kołka centrującego 859 mm przy wysokości transportera płytek
drukowanych 900 mm
889 mm przy wysokości transportera płytek
drukowanych 930 mm
909 mm przy wysokości transportera płytek
drukowanych 950 mm
Wartości przyłączeniowe sprężonego powie-
trza
p
min
0,5 MPa (5,0 bar)
p
max
1,0 MPa (10,0 bar)
Przyłącze sprężonego powietrza Wtyk łącza KS 2-M5-A
Przepływ
*a
5 Nl/min
Napięcie przyłącza 88 - 264 V~
Częstotliwość maks. 63 Hz
Prąd znamionowy maks. 2 A
Wydajność 0,23 kW
*)a W normalnych warunkach atmosferycznych przy 20°C i 1013 hPa
