5 Zadania przy maszynie Instrukcj a eksploatacji SIPLACE SX1/SX2 5.5 Interfejs u ż ytkownika Od wersji opr ogramowania SR.710.0 Wydanie 12/2016 232 5.5.5 Ustawienia W widoku "Ustawienia" mo ż na zmienia ć ró ż …
Instrukcja eksploatacji SIPLACE SX1/SX2 5 Zadania przy maszynie
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 5.5 Interfejs użytkownika
231
Otworzy się następujący widok
5
Rys. 5.5 - 4 Pole obsługi na widoku "WPC" (na przykładzie SIPLACE SX2)
Legenda
(1) Pionowy pasek symboli "WPC"
(2) Przycisk "Poziom wyżej", aby przejść do poprzedniego widoku (tutaj: Widok "Moduł podajni-
kowy, podzespoły i pipety", patrz poprzedni rysunek)
(3) Przyciski graficzne do bezpośredniego przełączania na inny portal
(1)
(2)
(3)
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE SX1/SX2
5.5 Interfejs użytkownika Od wersji oprogramowania SR.710.0 Wydanie 12/2016
232
5.5.5 Ustawienia
W widoku "Ustawienia" można zmieniać różne ustawienia użytkownika, opcje oprogramowania i
opcje maszyny.
Na pasku symboli kliknij "Ustawienia" .
Z prawej strony zostanie wyświetlony dodatkowy pasek symboli. W poniższej tabeli opisane są w
skrócie symbole i ustawienia.

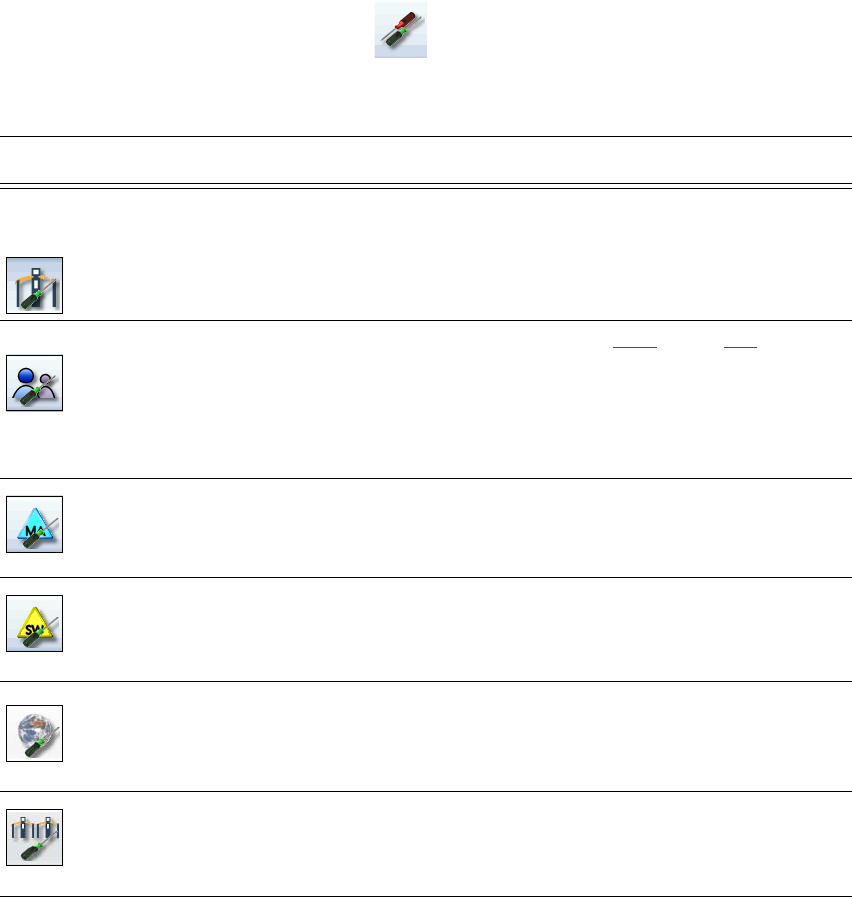

Symbol Ustawienia Opis
Ustawienia ma-
szyny
Tylko w poziomach "Produkcja rozszerzona", "Serwis Klienta" lub
"Serwis SIPLACE".
Ustawianie trybu pracy i opcji (np. opcje przesuwu).
Wyłączanie maszyny.
Przełączenie na system operacyjny.
Ustawienia użyt-
kownika
Ustawianie pola obsługi (patrz rozdział 5.3.3
, strona221).
Ustawianie języka. Standardowo można wybrać "Niemiecki" lub
"Angielski". Dostępna jest płyta CD do instalowania dodatkowych
języków.
Dalsze opcje mogą być ustawiane od poziomu obsługi "Produkcja
rozszerzona".
Opcje maszyny Na poziomie obsługi "Produkcja" nie można zmienia c żadnych
opcji.
Konfigurowanie opcji maszyny.
Opcje oprogra-
mowania
Tylko "Serwis Klienta" lub "Serwis SIPLACE".
Można tu włączać różne funkcje do testowania.
Przegląd połą-
czonych syste-
mów zewnętrz-
nych
Wyświetlanie wszystkich połączonych systemów zewnętrznych
(np. OIS, SetupCenter). Wyświetlanie stanu połączenia i wykorzy-
stanej pamięci lub kasowanie połączonych systemów.
Sąsiednie maszy-
ny
Widok sąsiednich maszyn.
Instrukcja eksploatacji SIPLACE SX1/SX2 5 Zadania przy maszynie
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 5.5 Interfejs użytkownika
233
5.5.6 Obsługa zorientowana na zastosowanie dzięki oznaczeniom kolorowym
Na interfejsie użytkownika symbole, przyciski graficzne i widoki mogą być barwnie wyróżnione.
Różne barwy umożliwiają szybkie zorientowanie się, kiedy np. konieczna jest akcja operatora lub
wyświetlane są ostrzeżenia.
W oprogramowaniu stacji stosowane są następujące wyróżnienia barwne:
5
Kolor Stan Znaczenie
Czerwony Alarm Konieczna ingerencja operatora.
Tylko w widoku Moduł podajnikowy, podzespoły i pipety".
Pomarańczo-
wy
Ostrzeżenie Wyświetlana jest wskazówka dla operatora.
Nie jest jednak konieczna bezpośrednia ingerencja operatora.
Tylko w widoku Moduł podajnikowy, podzespoły i pipety".
Zielony W obróbce Symbol lub przycisk graficzny ma kontrolę nad maszyną i stan
jest prawidłowy.
Tylko w widokach "Produkcja", "Moduł podajnikowy, podze-
społy i pipety", "Płytka drukowana", "Kontrola czujników i
funkcji" oraz "Serwis".
Zielony miga-
jący
Oczekiwanie na
POD
Zastępuje stan "Busy" jeżeli maszyna znajduje się w trybie
produkcji, ale nie produkuje, ponieważ nie ma płytki drukowa-
nej.
Włóż płytkę drukowaną.
Tylko w widoku "Produkcja".
