2 Bezpiecz e ń stwo eksploatacji Instrukcja eksploatacji S IPLACE SX1/SX2 2.2 Tabliczki ostrzegawcze Od wersji oprogramowania SR .710.0 Wydanie 12/2016 56 2.2.7 T abliczki ostrzegawcze SIPLACE MultiSt ar CPP 2 Rys. 2.2 -…
Instrukcja eksploatacji SIPLACE SX1/SX2 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 2.2 Tabliczki ostrzegawcze
55
2.2.6.1 Wysokie temperatury na SIPLACE C&P20 P
2
Poz. 1 na rys. 2.2 - 10, strona 54 (liczba na SIPLACE C&P20 P: 1)
2.2.6.2 Laser klasy 2 czujniku podzespołów
2
Poz. W laser klasy 2 na rys. 2.2 - 10, strona 54, nr artykułu 03134118-01 (liczba na C&P20 P: 1)
2
Wysokie temperatury na SIPLACE C&P20 P w trybie pracy ciągłej
Niebezpieczeństwo poparzenia spowodowane wysokimi temperaturami!
Przy pracy ciągłej i temperaturze otoczenia przekraczającej 22°C obudowa
silnika gwiazdowego i uchwyt na głowicy montażowej mogą mieć na po-
wierzchni wysoką temperaturę.
Zachowaj ostrożność przy dotykaniu części.
2
2
2
Promieniowanie laserowe
Laser klasy 2
Zgodnie z IEC 60825-1:2014
Nie patrz bezpośrednio w wiązkę lasera!
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania SR.710.0 Wydanie 12/2016
56
2.2.7 Tabliczki ostrzegawcze SIPLACE MultiStar CPP
2

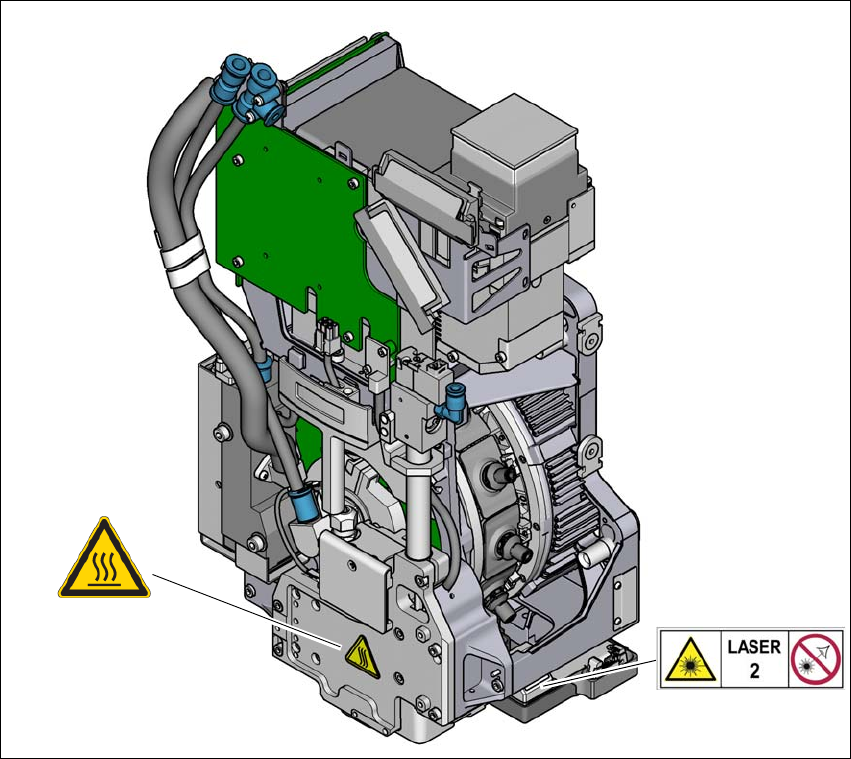

Rys. 2.2 - 11 Tabliczki ostrzegawcze SIPLACE MultiStar CPP
(1) Tabliczka z informacją o temperaturze, nr art. 03031926-01
Poz. W Laser klasy 2, nr artykułu 03134118-01
(1)
W Laser klasy 2
Instrukcja eksploatacji SIPLACE SX1/SX2 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 2.2 Tabliczki ostrzegawcze
57
2.2.7.1 Wysokie temperatury na SIPLACE CPP
2
Poz. 1 na rys. 2.2 - 11, strona 56 (liczba na SIPLACE CPP: 1)
2.2.7.2 Laser klasy 2 czujniku podzespołów
2
Poz. W laser klasy 2 na rys. 2.2 - 11, strona 56, nr artykułu 03134118-01 (liczba na CPP: 1)
2
Wysokie temperatury na SIPLACE CPP w trybie pracy ciągłej
Niebezpieczeństwo poparzenia spowodowane wysokimi temperaturami!
Na napędzie Z (silniku liniowym) mogą występować wysokie temperatury
powierzchni, jeżeli urządzenie jest eksploatowane w trybie pracy ciągłej lub
temperaturze otoczenia powyżej 22°C.
Zachowaj ostrożność przy dotykaniu części.
2
2
2
Promieniowanie laserowe
Laser klasy 2
Zgodnie z IEC 60825-1:2014
Nie patrz bezpośrednio w wiązkę lasera!
