5 Zadania przy maszynie Instrukcj a eksploatacji SIPLACE SX1/SX2 5.15 Dokowanie i od łą czanie wózka na podzespo ł y Od wersji oprogramowania SR.710.0 Wydanie 12/2016 278
Instrukcja eksploatacji SIPLACE SX1/SX2 5 Zadania przy maszynie
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 5.15 Dokowanie i odłączanie wózka na podzespoły
277
5

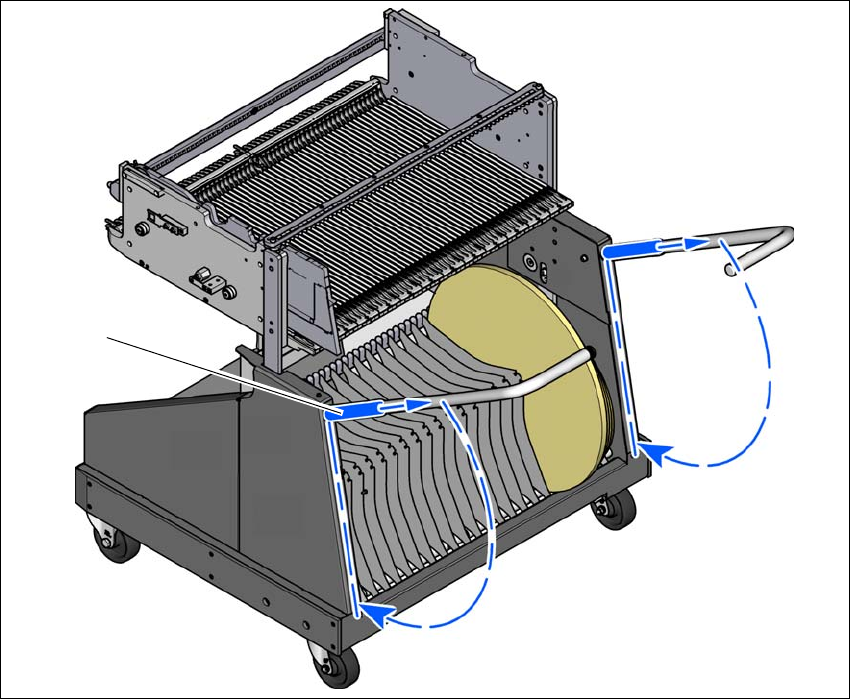

Rys. 5.15 - 6 Obracanie w dół uchwytów wózka na podzespoły
(1) Przesuwanie tulei do góry
(2) Rozkładanie uchwytów do dołu
(1)
(2)
(2)
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE SX1/SX2
5.15 Dokowanie i odłączanie wózka na podzespoły Od wersji oprogramowania SR.710.0 Wydanie 12/2016
278
Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 6.1 Zmieniacz pipet
279
6 Rozszerzenia stacji
W sprawie możliwych konfiguracji i opcji patrz odpowiednia specyfikacja automatu SIPLACE SX1/
SX2.
6.1 Zmieniacz pipet
Zmieniacze pipet pozwalają na znaczne zwiększenie elastyczności głowicy montażowych przy
obróbce różnych typów podzespołów. Jeżeli w związku z programem montażowym konieczna
okaże się zmiana pipet, wówczas głowica montażowa automatycznie odkłada starą pipetę do ga-
rażu na pipety i odbiera nową. Ponadto można szybko wymieniać pipety wybrakowane podczas
kontroli próżniowej.
Pobieranie pipet ze zmieniacza pipet jest bardziej precyzyjne i szybsze niż ręczne. W procesie
uzbrajania małych podzespołów jest konieczne, aby mimośrodowość promieniowa przy obrocie
pipety była minimalna.
Podstawowa budowa zmieniacza pipet dla SIPLACE SpeedStar, 12-segmentowej głowicy Col-
lect&Place oraz głowicy SIPLACE MultiStar, jest identyczna. Mogą zostać użyte jednak tylko te
magazynki pipet, które są przeznaczone dla danej głowicy uzbrajającej.
6
OSTRZEŻENIE
Niebezpieczeństwo kolizji głowic przy konfiguracjach mieszanych!
Jeżeli zostanie zastosowany magazynek pipet do SIPLACE MultiStar na stanowisku
SIPLACE SpeedStar lub 12-segmentowej głowicy Collect&Place, istnieje zagrożenie ko-
lizją głowic.
Dla każdej głowicy montażowej montować tylko odpowiedni zmieniacz pipet z maga-
zynkiem pipet przewidzianym dla danej głowicy montażowej.
