Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji Od wersji oprogramowania SR.710.0 Wydanie 12/2016 6.13 Stacjonarne kamery 351 6.13.2 Kamera podzespo ł ów st acjonarna P&P , typ 33, 55 x 45, cyfrowa Nr k…

100%1 / 384
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2
6.13 Stacjonarne kamery Od wersji oprogramowania SR.710.0 Wydanie 12/2016
350
6.13.1.2 Dane techniczne
6
Wymiary podzespołu 0,2 mm x 0,2 mm bis 16 mm x 16 mm przy pomiarze pojedynczym
podzespołu
Gama podzespołów 0402 do SO, PLCC, QFP, podstawka, wtyczka, BGA, podzespoły
specjalne, Bare Die, Flip-Chip, Shield
Min. raster nóżek 0,25mm
Min. szerokość nóżek 0,1mm
Min. raster kulek 0,14mm
Min. średnica kulek 0,08mm
Pole widzenia 19,4 mmx19,4 mm
Typ oświetlenia Światło padające (6 swobodnie programowalnych płaszczyzn)
Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 6.13 Stacjonarne kamery
351
6.13.2 Kamera podzespołów stacjonarna P&P, typ 33, 55 x 45, cyfrowa
Nr kat. 03105198-xx Kamera stacjonarna dla głowicy CPP, typ 33
6

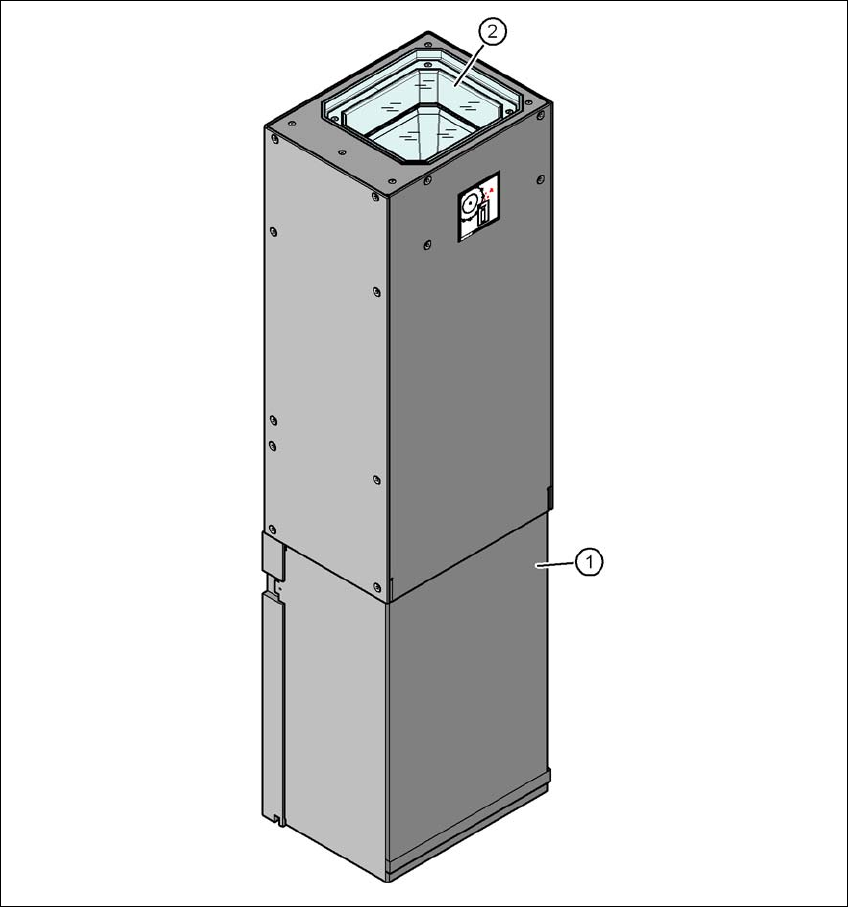

Rys. 6.13 - 2 Budowa stacjonarnej kamery cyfrowej podzespołów P&P, typ 33, 55 x 45
(1) Obudowa kamery ze zintegrowaną kamerą i wzmacniaczem kamery
(2) Płytka szklana - pod nią poziomy oświetlenia i optyki
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2
6.13 Stacjonarne kamery Od wersji oprogramowania SR.710.0 Wydanie 12/2016
352
6.13.2.1 Wskazówki bezpieczeństwa
6
6.13.2.2 Dane techniczne
6
6
OSTRZEŻENIE
Niebezpieczeństwo kolizji!
Przy zmianie głowicy montażowej TwinStar na SpeedStar głowica SpeedStar koliduje z
obudową kamery.
Zdemontować stacjonarne kamery podzespołów TwinStar.
Przy wymianie głowicy montażowej TwinStar na MultiStar stacjonarna kamera podze-
społów instalowana jest w dolnej pozycji.
Wymiary podzespołu 0,5 mm x 0,5 mm do 55 mm x 45 mm
Gama podzespołów 0402, MELF, SO, PLCC, QFP, kondensatory elektrolityczne,
BGA
Min. raster nóżek 0,3mm
Min. szerokość nóżek 0,15mm
Min. raster kulek 0,35mm
Min. średnica kulek 0,2 mm
Pole widzenia 65 mmx50 mm
Typ oświetlenia Światło padające (6 swobodnie programowalnych płaszczyzn)
