5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE SX1/SX2
5.5 Interfejs użytkownika Od wersji oprogramowania SR.710.0 Wydanie 12/2016
228
POD w obróbce
Płytka drukowana została pobrana przez system i jest przetwarzana. Symbol PD jest wyświetlany
w kolorze ciemnozielonym jako przycisk graficzny.
Przetwarzanie płytki drukowanej przerwane
Po przerwaniu przetwarzania symbol PD jest wyświetlany w kolorze czerwonym.
Płytka drukowana wymaga sprawdzenia
Gdy płytka drukowana znajduje się na taśmie odbiorczej i stan płytki drukowanej musi zostać
sprawdzony przez operatora, symbol PD jest wyświetlany w kolorze żółtym.
5.5.3 Pasek symboli
Na pasku symboli znajdują się przyciski graficzne do głównych funkcji oprogramowania stacji.
Pozwalają one na przełączanie innych widoków w polu obsługi i wykorzystywanie innych, dostęp-
nych tam funkcji (patrz rozdział 5.5.5
, strona 232).
5
Rys. 5.5 - 2 Pasek symboli
Przyciski graficzne są różne dla różnych konfiguracji i ustawionego poziomu obsługi. Niektóre wi-
doki są dostępne tylko na wyższych poziomach obsługi.
W poniższej tabeli opisane są w skrócie przyciski graficzne i główne funkcje.
5
Symbol Widok Opis
Produkcja
(widok główny)
Wskaźnik stanu maszyny dla najczęściej wykonywanych zadań w
trakcie produkcji.
Wskazania stanów eksploatacyjnych, patrz rozdział 5.5.2
, stro-
na227
.
Wskaźnik stanowisk, nazwa uzbrojenia, nazwa partii produkcyjnej,
zmiany konfiguracji i dodatkowych opcji.
Moduły podajni-
kowe, podzespo-
ły i pipety
Uzbrojenie można wywoływać indywidualnie dla każdego z 4 sta-
nowisk.
Sprawdzanie i uzbrajanie modułów podajnikowych, podzespołów i
pipet.
Programowanie (teach-in) kształtów kieszeni na podzespoły.
Wskaźnik kontroli napełnienia.

Instrukcja eksploatacji SIPLACE SX1/SX2 5 Zadania przy maszynie
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 5.5 Interfejs użytkownika
229
Widok stanu na-
pełnienia
Operatorowi pokazywany jest przez cały czas podczas montażu,
kiedy poszczególne przenośniki są puste i muszą zostać ponownie
napełnione.
Płytki obwodu
drukowanego
Wyświetlanie płytek drukowanych i lista pozycji uzbrajania.
Sprawdzanie i konfigurowanie pytek drukowanych i podzespołów.
Programowanie znaczników.
Komunikaty Wyświetlanie komunikatów o aktualnych lub wcześniejszych zda-
rzeniach. Komunikaty są rozróżniane wg rodzaju. Istnieje możli-
wość wyświetlania tabeli błędów ścieżek, transportu, maszyny,
błędów ogólnych i rozgałęzionych komunikatów o błędach (patrz
rozdział 5.6
, strona 234).
Statystyka Wyświetlanie statystyki wydajności, jakości i odrzutów materiału.
Wyświetlanie wydajności maszyn i płytek drukowanych.
Uruchamianie systemu OIS (Operator Information System), bliższe
informacje patrz dokumentacja OIS.
Prezentacja na
żywo w trakcie
uzbrajania
Wyświetlanie indywidualnych obrazów na żywo z kamery.
Najpierw od poziomu obsługi "Produkcja rozszerzona" :
Wskazania i zapisywanie Vision-Dumps.
Stan konserwacji Zawiera informacje o stanie konserwacji maszyny.
Więcej informacji w instrukcji konserwacji.
Ustawienia Zawiera wszystkie ustawienia i opcje.
Ustawianie poziomu obsługi, języka interfejsu użytkownika.
Wyświetlanie i zmiana ustawień maszyny, ustawień użytkownika,
opcji maszyny i opcji oprogramowania,patrz rozdział 5.5.5
, strona
232
.
Kontrola czujni-
ków i funkcji
Zawiera informacje i funkcje do testów i diagnostyki.
Ustawić zachowanie przycisku Start maszyny.
Dostępne dopiero od poziomu obsługi "Produkcja rozszerzona":
Kompleksowy cykl wzorcowania, testowanie funkcji głowicy
C&P20.
Funkcje indywidualne i cykle ciągłe. Każdy portal jest wysterowy-
wany indywidualnie.
Serwis Narzędzia serwisowe.
Dostępne dopiero od poziomu obsługi "Serwis (Klienta)".
Konfigurowanie i kalibrowanie automatu montażowego SIPLACE,
pobieranie wbudowanych wersji oprogramowania, kalibrowanie i
konfigurowanie całej maszyny.
Przegląd Test-
bench
Funkcja dostępna tylko na poziomie obsługi Serwis maszyny.
Jej szczegółowy opis znajduje się w pomocy online.
Symbol Widok Opis

5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE SX1/SX2
5.5 Interfejs użytkownika Od wersji oprogramowania SR.710.0 Wydanie 12/2016
230
5.5.4 Obsługa oprogramowania stacji w widokach
Większość widoków, wywoływanych za pomocą paska symboli (patrz rozdział 5.5.3, strona 228),
posiada z prawej strony pola obsługi dodatkowy, pionowy pasek symboli dla podwidoków i funkcji.
5
Przykład: Widok "Moduł podajnikowy, podzespoły i pipety"
Na pasku symboli kliknij na "Moduły podajnikowe, podzespoły i pipety" .
Otworzy się następujący widok:
5

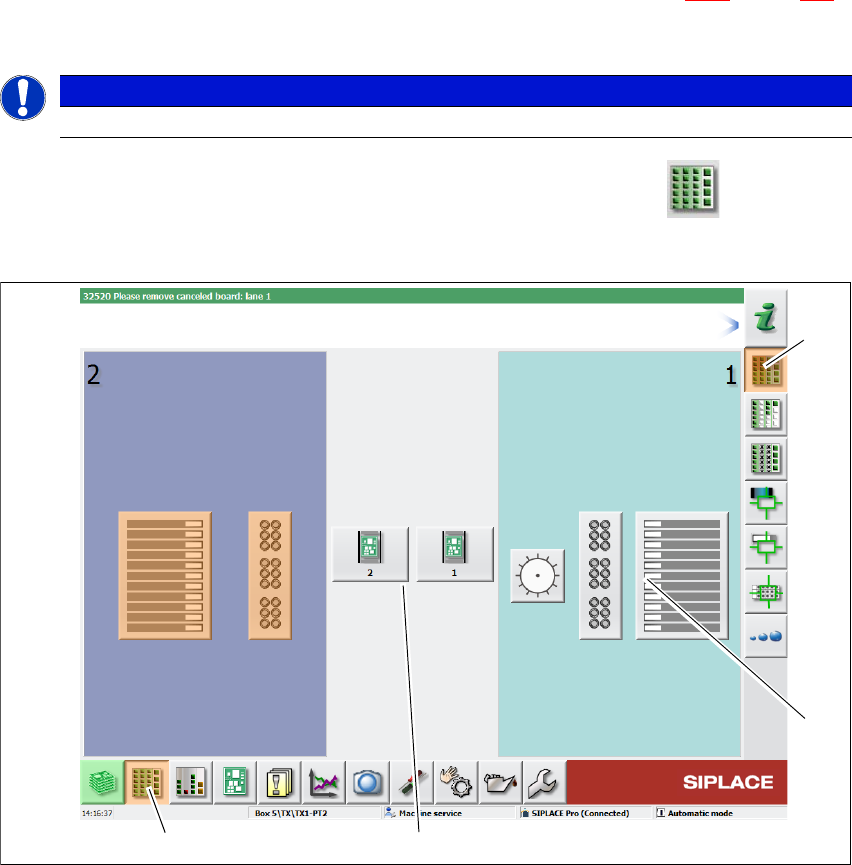

Rys. 5.5 - 3 Pole obsługi na widoku "Moduł podajnikowy, podzespoły i pipety" (na przykładzie SIPLACE SX2)
Legenda
(1) Pasek symboli (przycisk ekranowy "Moduł podajnikowy, podzespoły i pipety")
(2) Pionowy pasek symboli w widoku "Moduł podajnikowy, podzespoły i pipety"
(3) Sekcja przetwarzania z 2 portalami
(4) Przycisk graficzny do wymiany pipet na portalu 2
Kliknąć na przykład na WPC portalu 1 (przycisk 4), aby sprawdzić konfigurację.
WSKAZÓWKA
Szczegółowy opis poszczególnych funkcji znajduje się w pomocy online.
(1)
(2)
(3)
(4)
