Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 6.1 Zmieniacz pipet
299
6.1.3.7 Montaż
Zmieniacze pipet w automacie SX są każdorazowo zamocowane na zespole wciągowym wózka
na podzespoły. Mogą być zamontowane inne zmieniacze pipet.
6

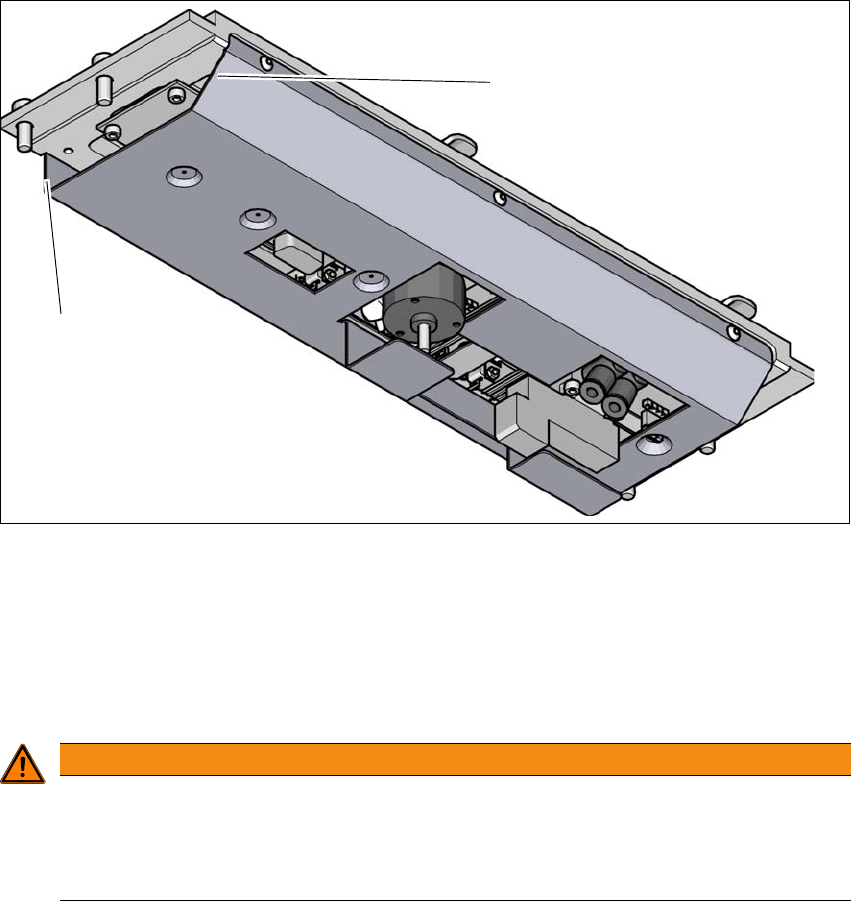

Rys. 6.1 - 15 Pozycja montażowa zmieniacza pipet - widok od dołu
(1) Skośny bok musi być skierowany do zespołu wciągowego wózka na podzespoły
(2) Pionowy bok musi być skierowany do transportera płytek drukowanych
Zmieniacze pipet należy ustawić tak, aby skośny bok był skierowany do zespołu wciągowego
wózka na podzespoły.
6
OSTRZEŻENIE
Niebezpieczeństwo kolizji głowic przy konfiguracjach mieszanych!
Konfiguracje mieszane grożą kolizjami głowicy.
Dla każdej głowicy montażowej montować tylko odpowiedni zmieniacz pipet z maga-
zynkiem pipet przewidzianym dla danej głowicy montażowej.
(1)
(2)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2
6.1 Zmieniacz pipet Od wersji oprogramowania SR.710.0 Wydanie 12/2016
300
6.1.3.8 Wskazówki dotyczące obsługi
Napełniając po raz pierwszy magazynek określonym typem pipet, zaznacz to w postaci na-
klejki.
6
Otwórz płytkę ryglującą i włóż pipety do garaży.
Zamknij płytkę ryglującą, aby pipety nie mogły wypadać z magazynków.
6
6
Programowanie zmieniacza pipet jest opisane w instrukcji eksploatacji SIPLACE Pro.
6.1.3.9 Wymiana magazynka
Naciśnij dźwignię (poz. 1 na rys. 6.1 - 16, strona 301), aby zwolnić magazynek z kulek przy-
cisków (poz. 5 na rys. 6.1 - 16
, strona 301). Unieś magazynek z podstawy.
6
6
WSKAZÓWKA
Napełniaj magazynki poza maszyną i wymieniaj zawsze tylko kompletne magazynki.
OSTROŻNIE
Napełnianie magazynków!
Magazynki napełnij dopiero wtedy, gdy wszystkie znajdujące się na głowicy Col-
lect&Place pipety, zostaną odłożone do swoich magazynków.
WSKAZÓWKA
Niebezpieczeństwo zakleszczenia!
Jeżeli podzespoły spadają na magazynki, istnieje niebezpieczeństwo zakleszczenia płyty
blokującej.
Unikaj upadania podzespołów na magazynki.
Dlatego regularnie czyść magazynki i wolne stanowiska.
OSTRZEŻENIE
Niebezpieczeństwo kolizji głowic przy wystającej dźwigni!
Dźwignia wystająca nad magazynkiem (poz. 1 na rys. 6.1 - 16
) może prowadzić do kolizji
głowicy.
Dopilnować, aby dźwignie nie wystawały ponad magazynki.
Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 6.1 Zmieniacz pipet
301
6

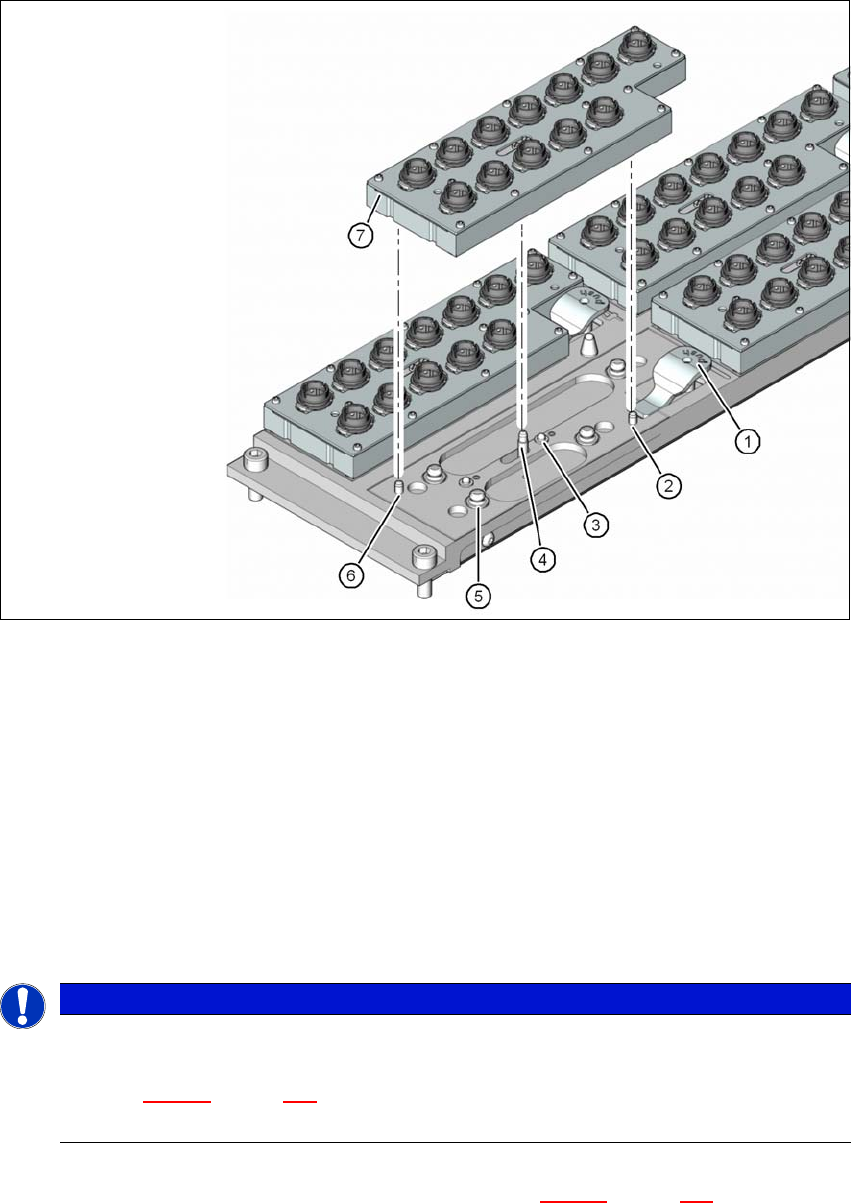

Rys. 6.1 - 16 Wymiana magazynka
(1) Dźwignia do podnoszenia magazynka
(2) Kołek walcowy wsuwa się w otwór magazynka
(3) Kołek sprężysty do zwalniania mikrołącznika do rozpoznawania magazynka i pętli bezpie-
czeństwa
(4) Kołek mechanizmu przesuwu, przesuwa płytkę ryglującą
(5) Kulka przycisku
(6) Kołek walcowy wsuwa się w podłużny otwór magazynka
(7) Płytka ryglująca w pozycji "Magazynek zaryglowany"
6
6
Połóż magazynek na kulkach przycisków (poz. 5 na rys. 6.1 - 16, strona 301).
Wciskaj magazynek równomiernie do dołu tak, aby kulki przycisków jednocześnie zatrzaski-
wały się we wszystkich przyciskach.
WSKAZÓWKA
Przesuń płytkę ryglującą do pozycji "Magazynek zaryglowany".
Magazynek należy tak ustawić przed włożeniem, aby kołki centrujące (poz. 2 i 6 na
rys. 6.1 - 16
, strona 301) mogły się przesuwać w otworze centrującym i w otworze
podłużnym.
