00197889-03_UM_SX12-V2_PL.pdf - 第75页
Instrukcja eksploatacji SIPLACE SX1/SX2 2 Bezpiecze ń stwo eksploatacji Od wersji oprogramowania SR.710.0 Wydanie 12/2016 2.7 Urz ą dzenia zabezpieczaj ą ce 75 2 Rys. 2.7 - 4 Rozmieszczenie prze łą czników i przycisków -…
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2
2.7 Urządzenia zabezpieczające Od wersji oprogramowania SR.710.0 Wydanie 12/2016
74
2.7.2 Przełączniki i przyciski na automacie
2.7.2.1 Położenie przełączników i przycisków na automacie
2
Rys. 2.7 - 3 Rozmieszczenie przełączników i przycisków - widok na stronę wyjściową płytki drukowanej
(1) Wyłącznik główny
(2) Przycisk START
(3) Przycisk ZATRZYMANIA AWARYJNEGO
(4) Przycisk STOP (czarny)
(T) Kierunek transportu płytek drukowanych
(2)
(1)
(3)
(4)
Instrukcja eksploatacji SIPLACE SX1/SX2 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 2.7 Urządzenia zabezpieczające
75
2
Rys. 2.7 - 4 Rozmieszczenie przełączników i przycisków - widok na stronę wyjściową płytki drukowanej
(1) Przycisk ZATRZYMANIA AWARYJNEGO
(2) Przycisk START
(3) Przycisk STOP (czarny)
(T) Kierunek transportu płytek drukowanych
(3)
(1)
(2)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2
2.7 Urządzenia zabezpieczające Od wersji oprogramowania SR.710.0 Wydanie 12/2016
76
2.7.2.2 Usytuowanie wyłączników ochronnych na automacie
2

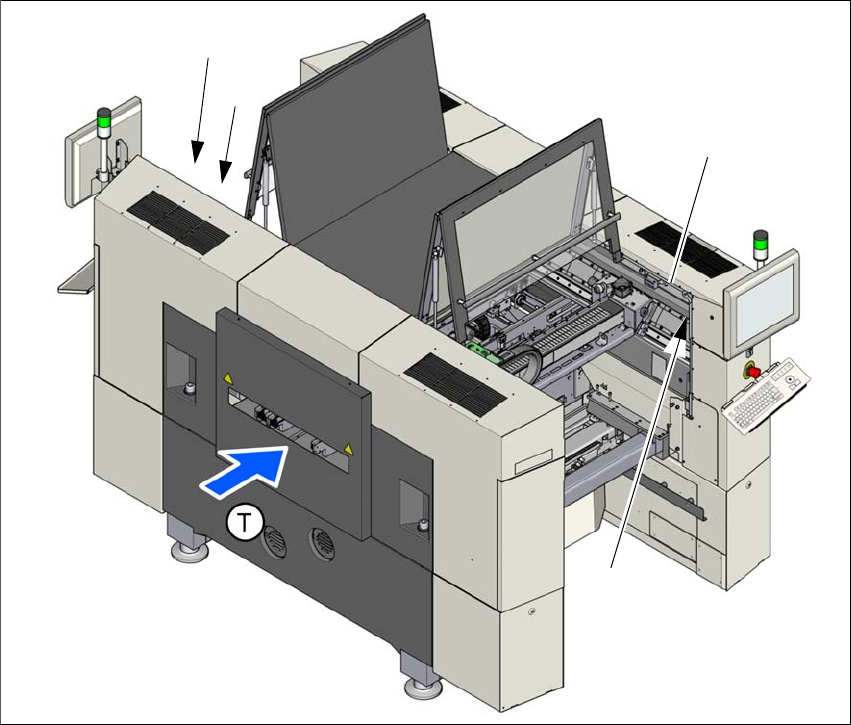

Rys. 2.7 - 5 Usytuowanie wyłączników ochronnych na automacie
(1) Wyłącznik kołpaka ochronnego, stanowisko 1
(2) Wyłącznik kołpaka ochronnego, stanowisko 2
(3) Wyłącznik ochronny do rozpoznawania buforu
(T) Kierunek transportu płytek drukowanych
(2)
(1)
(3)
(3)
