2 Bezpiecz e ń stwo eksploatacji Instrukcja eksploatacji S IPLACE SX1/SX2 2.3 Klasyfikacja uk ł adów optycznych Od wersji oprogramowania SR.710.0 Wydanie 12/2016 62 2.3 Klasyfikacja uk ł adów optycznych 2.3.1 Klasyfikacj…
Instrukcja eksploatacji SIPLACE SX1/SX2 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 2.2 Tabliczki ostrzegawcze
61

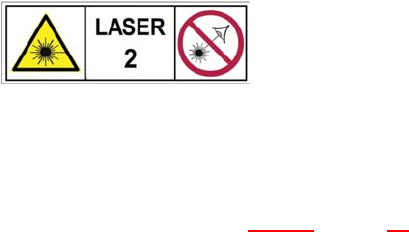

2.2.10.2 Laser klasy 2 na zaporze świetlnej lasera
2
Poz. W laser klasy 2 na rys. 2.2 - 11, strona 56, nr artykułu 03134118-01
(liczba: transporter pojedynczy 1, transporter podwójny 2)
2
2
2
Promieniowanie laserowe
Laser klasy 2
Zgodnie z IEC 60825-1:2014
Nie patrz bezpośrednio w wiązkę lasera!
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2
2.3 Klasyfikacja układów optycznych Od wersji oprogramowania SR.710.0 Wydanie 12/2016
62
2.3 Klasyfikacja układów optycznych
2.3.1 Klasyfikacja całej maszyny
2
2.3.1.1 Klasyfikacja laserów
Następujące zespoły są sklasyfikowane jako lasery klasy 2:
2
Następujące podzespoły zostały sklasyfikowane jako lasery klasy 3B:
2
2.3.2 Klasyfikacja systemów kamer
2
Gotowa do eksploatacji cała maszyna przyporządkowana jest do klasy lasera 2.
Klasy lasera określane są zgodnie z IEC 60825-1:2014.
Podzespół Dane
Czujnik podzespołów przy SpeedStar Maksymalna optyczna moc wyjściowa: < 1 mW
Długość fal: 635 nm
Czujnik podzespołów przy MultiStar Maksymalna optyczna moc wyjściowa: < 1 mW
Długość fal: 635 nm
Zapory laserowe przy transporterze płytek
drukowanych
Maksymalna optyczna moc wyjściowa: < 1 mW
Długość fal: 650 nm
1D czytnik kodów kreskowych na płytkach
obwodu drukowanego
(Datalogic DS1500)
Maksymalna optyczna moc wyjściowa: --
Długość fal: 658
Podzespół Dane
Koplanarny moduł laserowy 3D Maksymalna optyczna moc wyjściowa: 60 mW
Długość fal: 670 nm
Patrz rozdział 6.8
Koplanarny moduł laserowy 3D,
strona 338
.
WSKAZÓWKA
W zastosowanych systemach oświetlenia kamery zamontowane są jasne diody LED. Są
one zaklasyfikowane zgodnie z normą IEC 62741:2006 w grupie ryzyka 1.
Nie patrz bezpośrednio w wiązkę lasera!
Instrukcja eksploatacji SIPLACE SX1/SX2 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 2.4 Zasady bezpieczeństwa podczas transportowania automatu
63
2.4 Zasady bezpieczeństwa podczas transportowania
automatu
2
Do transportowania automatu należy użyć wózka widłowego o następującej specyfikacji:
Długość wideł min. 1800 mm
Udźwig min. 6000 kg
Szerokość wideł w świetle min. 350 mm 2
2
OSTRZEŻENIE
Niebezpieczeństwo przewrócenia!
Jeżeli nie zostanie dotrzymana wymagana specyfikacja dotycząca wózka widłowego, ist-
nieje niebezpieczeństwo przewrócenia się ładunku.
Do celów transportu stosować wyłącznie wózek widłowy o odpowiednich specyfika-
cjach.
Prawidłowy transport automatu jest opisany w rozdziale4
, rozdział 4.1, strona 173.
