NPM-D
支持站
5.2
支持站
BOX
的设定
Page 5-4 EJM1DC-MB-05S-00
3
进行支持站
BOX
的检测。
•

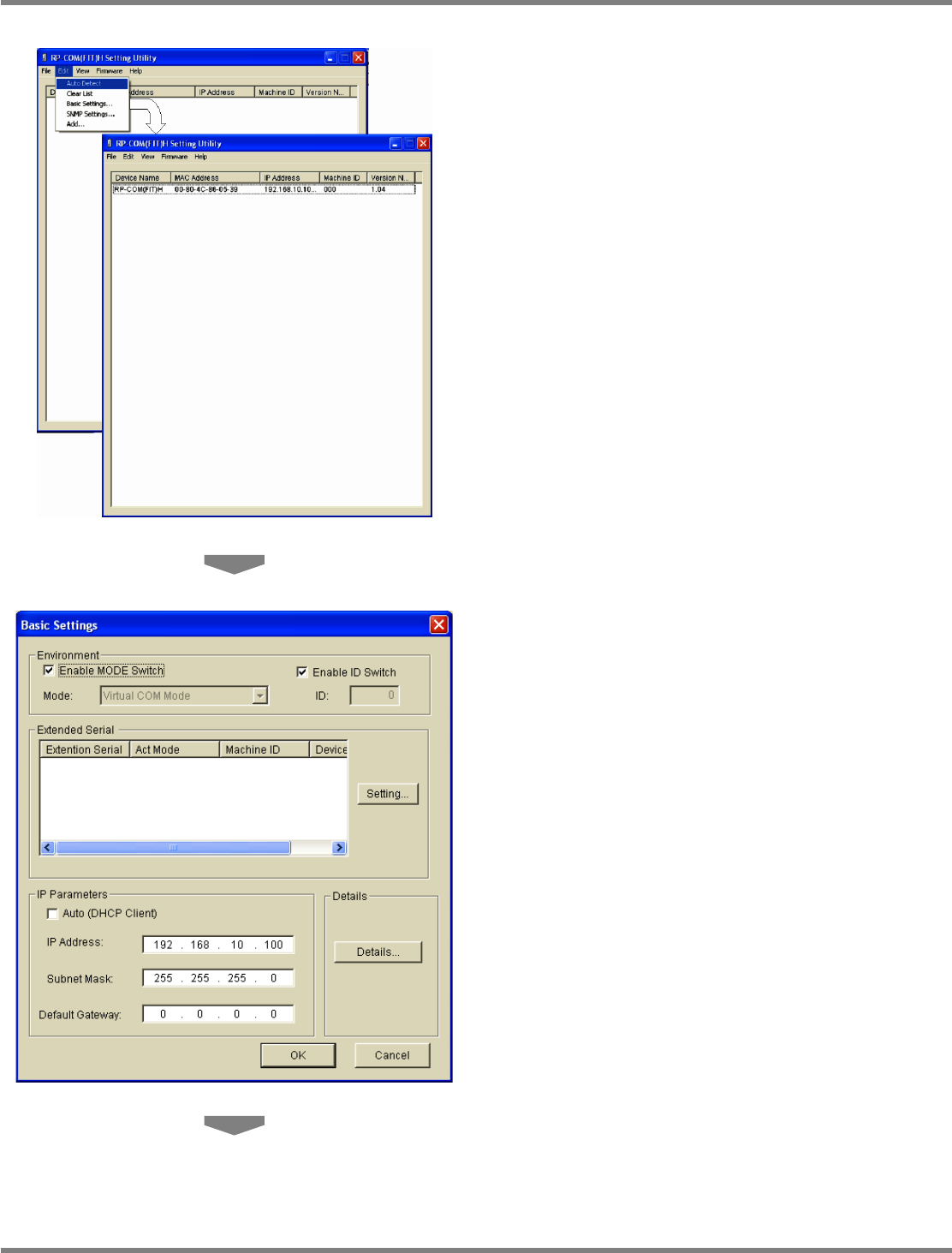

选择菜单的
“Edit”
→
“Auto Detect”
。
•
若在网络上检测出支持站
BOX
，则将在一览表
中显示出机器名、
MAC
地址、
IP
地址等信息。
4
进行网络设定。
•
选择菜单的
“Edit”
→
“Basic Settings”
。
•
在
“Enable MODE Switch”
的选框中打勾。
•
在
“Enable ID Switch”
的选框中打勾。
•
进行
IP
参数的设定。
去掉
“Auto (DHCP Client)”
的打勾。
IP Address: 192.168.10.100
Subnet Mask: 255.255.255.0
Default Gateway: 0.0.0.0
确认设定内容是否如上。
∗
没有必要变更时不用改变设定值。
5-2004
5-2005
NPM-D
支持站
5.2
支持站
BOX
的设定
EJM1DC-MB-05S-00 Page 5-5
5
进行详细设定。
•
端口信息
Port No.: 1
•
序列参数
Baudrate: 460800
Data Bit: 8 bit
Parity: NONE
Stop Bit: 1 bit
Flow Control: NONE
XON Char.:
无设定
XOFF Char.:
无设定
Rx Timeout: 5 ms
Tx Timeout: 10 se
确认设定内容是否如上。
∗
没有必要变更时不用改变设定值。
6
结束设定实用功能。
•
选择菜单的
“File”
→
“Exit”
。
5-2006
5-2007
NPM-D
支持站
5.3
有线扫描设备的设定
Page 5-6 EJM1DC-MB-05S-00
5.3
有线扫描设备的设定
将有线扫描设备设定为出厂时状态的操作步骤如下所示。
1
确认支持站
BOX
与有线扫描设备的连
接是否正确。
•
关于连接和启动，请阅读
“2.1.3
支持站
BOX
的
连接和启动
”
。
∗
此时，请勿连接支持站
BOX
与支持站
PC
间的
以太网电缆。
2
用有线扫描设备，从上到下按顺序读取
如左所示的条形码。
•
勾扳机后发出的
”
哔
”
声代表条形码读取完毕。
5-2008
5-2009
5-2010
5-2011
5-2012
5-2013
